Gebäudebedarf im Detaileditor

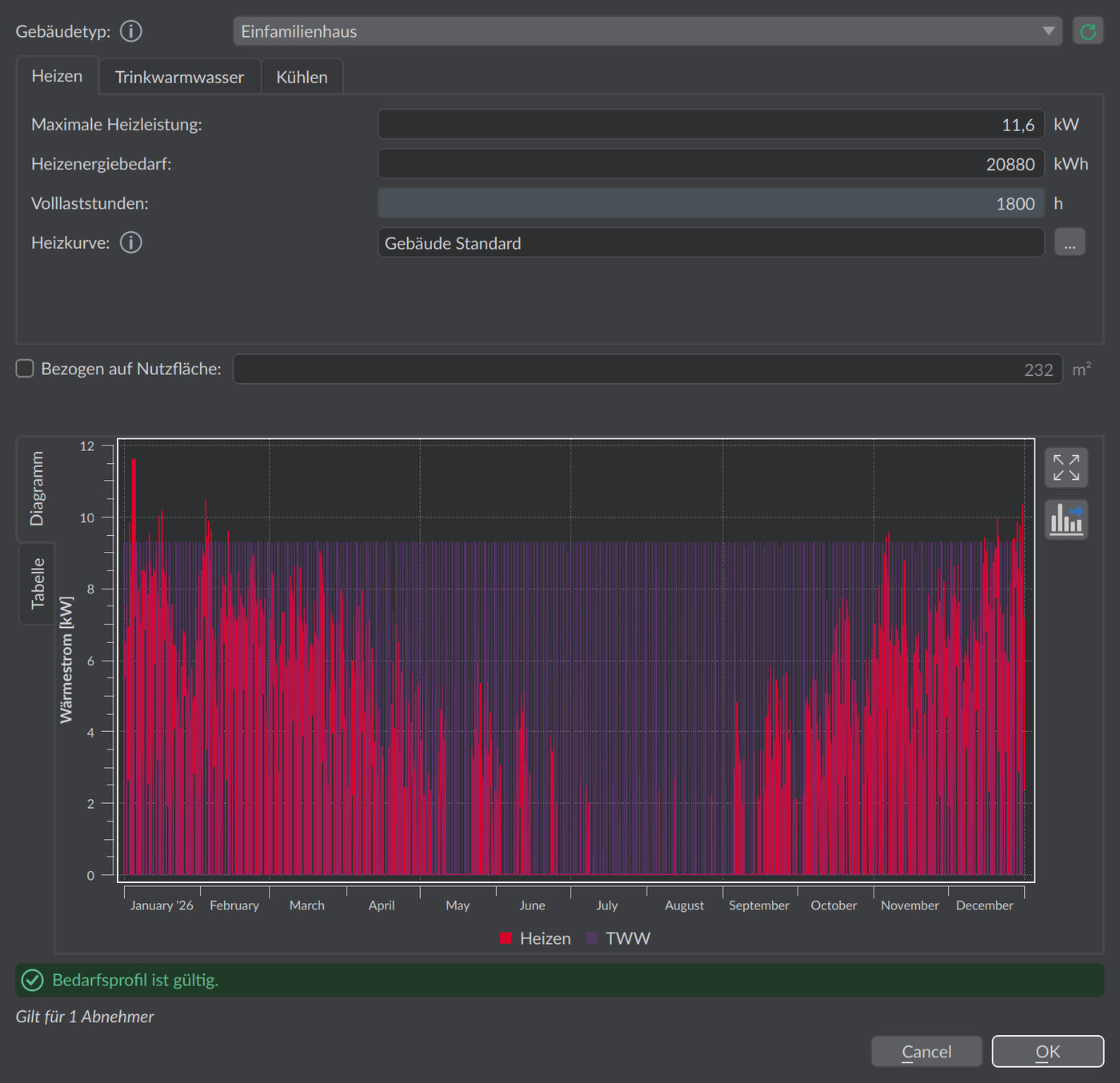

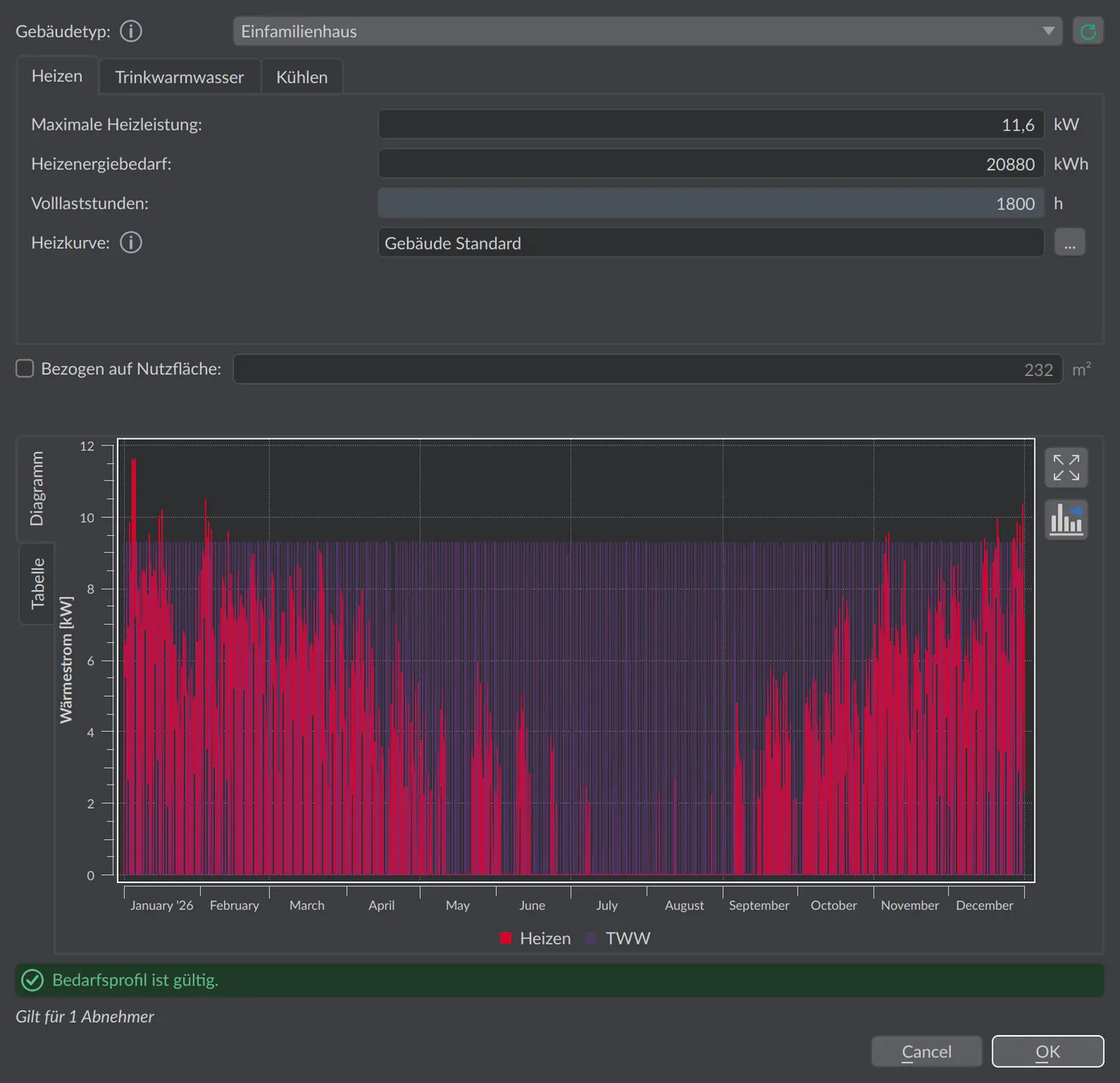

Der Dialog Gebäudebedarf bearbeiten: Gebäudetyp, Reiter Heizen, Trinkwarmwasser (mit Pufferspeicher) und Kühlen, Vorschaudiagramm und Wertetabelle
VICUS Districts Seite 3 von 3 im Kapitel
Überblick
Der Dialog Gebäudebedarf bearbeiten ist der Detaileditor für den Bedarf eines einzelnen Abnehmers, der sein Bedarfsmodell aus vordefinierten Zeitreihen bezieht. Er fasst Heiz-, Trinkwarmwasser- und Kühlbedarf in drei Reitern zusammen, zeigt das erzeugte Bedarfsprofil als Diagramm und Wertetabelle und übernimmt die Werte auf alle ausgewählten Abnehmer. Die tabellarische Bearbeitung aller Abnehmer beschreibt dagegen Gebäudebedarfe bearbeiten.
Aufruf
Der Dialog wird aus dem Reiter Gebäudebedarf der Netzeigenschaften geöffnet, wenn der Abnehmer das Bedarfsmodell Vordefinierte Zeitreihen verwendet:
Bedarfsparameter bearbeiten … bei genau einem ausgewählten Abnehmer
Alle Bedarfsparameter bearbeiten … bei mehreren ausgewählten Abnehmern
Bei Mehrfachauswahl wird der Dialog mit den Werten des ersten ausgewählten Abnehmers gefüllt und überschreibt beim Übernehmen alle ausgewählten Abnehmer mit denselben Werten. Das Feld Gilt für n Abnehmer unten zeigt die Anzahl der betroffenen Abnehmer an. Einzelne Einstellungen wie Bereitungsmodus oder Speicherparameter lassen sich bei Mehrfachauswahl auch direkt im Reiter Gebäudebedarf ändern, ohne die übrigen Werte anzugleichen, siehe Gebäudebedarfe bearbeiten.
Gebäudetyp und Standardwerte
Oberhalb der Reiter stehen der Gebäudetyp und die Standardwerte-Schaltfläche:
| Element | Bedeutung |
|---|---|
| Gebäudetyp: | Wählt das typische Bedarfsprofil (Einfamilienhaus, Bürogebäude, Schule usw.), das Form und Kennwerte der Jahresprofile für Heizen, Kühlen und Trinkwarmwasser vorgibt. Die verfügbaren Typen sind unter Gebäudebedarfe bearbeiten aufgeführt |
| Setzt nach Rückfrage alle Werte (Nutzfläche, Leistungen, Energien, Trinkwarmwasser einschließlich Speicherparametern) auf die Standardwerte des aktuellen Gebäudetyps zurück |
Wird ein anderer Gebäudetyp gewählt, öffnet sich der Dialog Gebäudetyp ändern. Da sich die Profilform ändert, kann dort entschieden werden, wie mit den vorhandenen Werten umgegangen wird:
| Option | Verhalten |
|---|---|
| Standardwerte für diesen Gebäudetyp verwenden | Übernimmt vollständig die Standardwerte des neuen Typs |
| Maximale Heizleistung beibehalten und angepasste Standardwerte für diesen Gebäudetyp verwenden | Behält die Spitzenleistung, berechnet die Jahresenergie aus der neuen Profilform (Voreinstellung) |
| Energiebedarf beibehalten und angepasste Standardwerte für diesen Gebäudetyp verwenden | Behält den Jahres-Energiebedarf und passt die übrigen Werte an |
| Nur Gebäudetyp ändern und alle Eigenschaften beibehalten | Ändert ausschließlich den Typ, behält alle eingegebenen Werte |
Wird der Dialog abgebrochen, bleibt der bisherige Gebäudetyp erhalten.
Reiter Heizen
| Feld | Einheit | Bearbeitung |
|---|---|---|
| Maximale Heizleistung: | kW | Eingabe |
| Heizenergiebedarf: | MWh | Eingabe |
| Volllaststunden: | h | berechnet (Heizenergiebedarf / max. Heizleistung) |
| Heizkurve: | – | Auswahl über |
Wird die maximale Heizleistung geändert, skaliert der Heizenergiebedarf im gleichen Verhältnis mit, sodass die Volllaststunden konstant bleiben. Die Heizkurve legt fest, wie sich die sekundärseitige Vorlauftemperatur mit der Außentemperatur ändert; dieselbe Kurve kann auf mehreren Abnehmern wiederverwendet werden.
Reiter Trinkwarmwasser
| Element | Einheit | Bearbeitung |
|---|---|---|
| Trinkwarmwasser (TWW) verwenden | – | Kontrollkästchen (Standard: aktiv). Deaktiviert sperrt es alle TWW-Felder |
| TWW-Energiebedarf: | MWh | Optionsfeld: Der Jahres-TWW-Energiebedarf ist die Eingabe, der TWW-Anteil wird daraus berechnet (Standard) |
| TWW-Anteil: | % | Optionsfeld: Der Anteil der TWW-Energie am Gesamt-Wärmebedarf (Heizen + TWW) ist die Eingabe; der TWW-Energiebedarf folgt daraus und wird bei jeder Änderung des Heizenergiebedarfs nachgeführt |
| TWW-Bereitungsmodus: | – | Mit Pufferspeicher (Standard), In geplanten Zeitfenstern oder Zusätzlich zur Heizung |
| Speicherladung: | – | Vorrang vor der Heizung (Standard) oder Parallel zur Heizung. Nur im Modus Mit Pufferspeicher |
| Zirkulationsanteil am TWW-Bedarf: | % | Eingabe, Standard 30, Bereich 0 – 100. Nur im Modus Mit Pufferspeicher |
| Verhältnis TWW-/Heizleistung: | – | Eingabe, Standard 0,80, Bereich 0,01 – 10,0. Nur im Modus In geplanten Zeitfenstern |
| TWW-Vorlauftemperatur: | °C | Eingabe, Standard 50, Bereich 20 – 100. Im Modus Mit Pufferspeicher heißt das Feld Eigene TWW-Vorlauftemperatur: und ist ein Kontrollkästchen (Standard: inaktiv), das die Eingabe erst freigibt. Im Modus Zusätzlich zur Heizung ausgeblendet |
| Automatisches Speichervolumen: | L | Kontrollkästchen (Standard: aktiv) mit Volumenfeld. Aktiv zeigt das Feld das berechnete Volumen, sonst wird das Speichervolumen eingegeben (Standard 750 L). Nur im Modus Mit Pufferspeicher |
Die drei Bereitungsmodi bestimmen, wie das TWW-Profil mit dem Heizprofil kombiniert wird:
| Modus | Verhalten |
|---|---|
| Mit Pufferspeicher | Ein Thermostat lädt einen TWW-Speicher mehrmals am Tag nach: Zapfung und eine konstante Zirkulation werden aus dem Speicher entnommen; fällt sein Ladezustand auf 70 %, wird er wieder auf 100 % geladen. Die Ladeleistung ergibt sich aus der Speichergröße (voller Speicher in 30 Minuten, mindestens die größte stündliche Entnahme). Mit Vorrang vor der Heizung erhält die Heizung während des Ladens nur den Rest der Stunde, die aufgeschobene Heizwärme wird in den folgenden Stunden nachgeholt; Parallel zur Heizung addiert Lade- und Heizleistung. Die Vorlauftemperatur folgt der Heizkurve, mit eigener TWW-Vorlauftemperatur je Stunde nach Heiz- und Ladeenergie gewichtet. Geeignet für Übergabestationen mit TWW-Speicher |
| In geplanten Zeitfenstern | Stark vereinfachte, koordinierte Speicherladung: TWW wird in zwei Bereitungsfenstern pro Tag (02:00 – 04:00 und, als Überlauf, 12:00 – 14:00) mit der TWW-Spitzenleistung erzeugt. In diesen Fenstern wird die Heizung ausgesetzt und ihre Energie auf die übrigen Stunden verteilt; die Bereitung erfolgt mit der eingestellten TWW-Vorlauftemperatur. Die TWW-Spitzenleistung ergibt sich aus Verhältnis × max. Heizleistung |
| Zusätzlich zur Heizung | Einfaches Modell: das skalierte TWW-Profil wird auf das Heizprofil addiert, ohne Speicher, ohne Bereitungsfenster und ohne separate TWW-Vorlauftemperatur. Geeignet für bedarfsgeführte TWW-Bereitung (Durchlauferhitzer, Kombithermen) |
Der Zirkulationsanteil ist der Teil des Jahres-TWW-Bedarfs, der über die Zirkulation verloren geht; er wird als konstante Last über alle 8760 Stunden aus dem Speicher entnommen, der Rest folgt dem Zapfprofil. Der TWW-Energiebedarf ist also einschließlich Zirkulationsverlusten anzugeben. 30 % ist der Planungswert für Neubauten und eher eine Untergrenze; gemessene Mehrfamilienhäuser liegen bei 40 – 60 %, Einfamilienhäuser ohne Zirkulation bei 0 %.
Bei automatischem Speichervolumen beträgt die nutzbare Speicherkapazität 15 % der größten Tagesentnahme (Zapfung und Zirkulation), mindestens aber die eines 150-L-Speichers. Volumen und Kapazität werden über eine nutzbare Temperaturdifferenz von 50 K umgerechnet.
In der Praxis
Die Bereitungsmodi führen zu spürbar unterschiedlichen Spitzenlasten. Mit Pufferspeicher bildet die übliche Übergabestation mit TWW-Speicher ab: Der Speicher fängt die Zapfspitzen ab, die Netzlast entsteht durch kurze Ladevorgänge. Mit Vorrang vor der Heizung bleibt die stündliche Spitze beim größeren Wert aus Heizlast und Ladeleistung, parallel addieren sich beide. In geplanten Zeitfenstern verlegt die Ladung in die Nacht- und Mittagsstunden und eignet sich, wenn eine koordinierte Speicherladung untersucht werden soll. Zusätzlich zur Heizung addiert TWW ungedämpft auf die Heizlast und erzeugt so die konservativere, höhere Anschlussleistung. Wählen Sie den Modus passend dazu, ob und wie im realen Gebäude ein Speicher die TWW-Spitze abfängt.
Reiter Kühlen
| Feld | Einheit | Bearbeitung |
|---|---|---|
| Kühlung verwenden | – | Kontrollkästchen (Standard: inaktiv). Deaktiviert sperrt es die Kühlfelder |
| Maximale Kühlleistung: | kW | Eingabe |
| Kühlenergiebedarf: | MWh | Eingabe |
| Volllaststunden: | h | berechnet (Kühlenergiebedarf / max. Kühlleistung) |
Wie beim Heizen skaliert das Ändern der maximalen Kühlleistung den Kühlenergiebedarf mit. Eine automatische Aktivierung der Kühlung (etwa durch Standardwerte setzen oder einen Gebäudetypwechsel) erfolgt nur in kalten Nahwärmenetzen; in konventionellen Netzen bleibt die Kühlung aus und kann bei Bedarf manuell aktiviert werden. Eine Kühl-Vorlauftemperatur gibt es in diesem Dialog nicht.
Bezug auf Nutzfläche
Das Kontrollkästchen Bezogen auf Nutzfläche: (Standard: inaktiv) stellt die Leistungs- und Energiefelder von absoluten Werten auf flächenbezogene Werte um. Bei aktivierter Option wird das Feld für die Nutzfläche [m²] bearbeitbar; die Leistungen werden dann in W/m², die Energien in kWh/m² angezeigt (absolut: kW und MWh). Wird die Nutzfläche selbst geändert, skalieren alle Leistungen und Energien proportional mit.
Vorschau: Diagramm und Tabelle
Rechts (bzw. unten) zeigt eine Vorschau das erzeugte Jahresprofil, sofern es gültig ist:
- Reiter Diagramm – stündliches Bedarfsprofil (bis zu 8760 Punkte) mit der y-Achse Wärmestrom [kW]. Im Modus In geplanten Zeitfenstern werden die Kurven Heizen, optional Kühlen und TWW getrennt dargestellt. In den Modi Mit Pufferspeicher und Zusätzlich zur Heizung erscheint stattdessen eine kombinierte Kurve Wärmebedarf (Heizen + TWW) ohne separate TWW-Kurve.
- Reiter Tabelle – Wertetabelle mit Zeit [h] und den jeweiligen Bedarfsspalten in [kW]. Die Schaltfläche
(Tabellendaten in Zwischenablage kopieren (Tab-getrennt)) übergibt die Tabelle tabulatorgetrennt zum Einfügen in eine Tabellenkalkulation.
Für die Simulation kann das Bedarfsprofil zusätzlich energieerhaltend geglättet werden; die Einstellung dazu liegt in den Simulationseinstellungen, die Vorschau zeigt das ungeglättete Profil.
Gültigkeit und Übernahme
Nach jeder Eingabe prüft der Dialog, ob das Bedarfsprofil physikalisch erreichbar ist. Zu einer gegebenen Profilform und Spitzenleistung ist nur ein bestimmtes Band an Jahresenergie erreichbar. Ist das Profil gültig, meldet die Statuszeile Bedarfsprofil ist gültig. und die Schaltfläche OK ist bedienbar. Andernfalls nennt die Statuszeile die Ursache (z. B. dass der Energiebedarf bei der gewählten Spitzenleistung nicht erreichbar ist) und OK bleibt gesperrt.
Der Dialog kennt nur OK und Abbrechen (keine separate Übernehmen-Schaltfläche). Mit OK werden die Werte in einem Schritt auf alle ausgewählten Abnehmer übertragen. Ändert sich dabei die Spitzenleistung eines oder mehrerer Abnehmer (maximale Heizleistung einschließlich der TWW-Last) und stimmt deren gespeicherte Anschlussleistung nicht mehr damit überein, fragt VICUS Districts, ob die Anschlussleistung mit angepasst werden soll (Anschlussleistung ebenfalls anpassen bzw. Ursprüngliche Anschlussleistung beibehalten). Bei über eine Wärmepumpe angeschlossenen Abnehmern wird die Anschlussleistung dabei mit dem COP skaliert.
