Fluide und weitere Datenbanken
Wärmeträgermedien, Heizkurven, Zeitpläne sowie Anlagen- und Wärmeaustausch-Datenbanken in VICUS Districts
Überblick
Neben der Rohrdatenbank nutzt die Netzplanung weitere Datenbanken: Fluide (Wärmeträgermedien), Randbedingungen für den Wärmeaustausch der Rohre, Anlagen mit ihren Komponenten, Zeitpläne und Heizkurven. Alle werden über die gemeinsamen Datenbankdialoge bearbeitet - zur allgemeinen Bedienung siehe Datenbank-Konzept.
Fluide

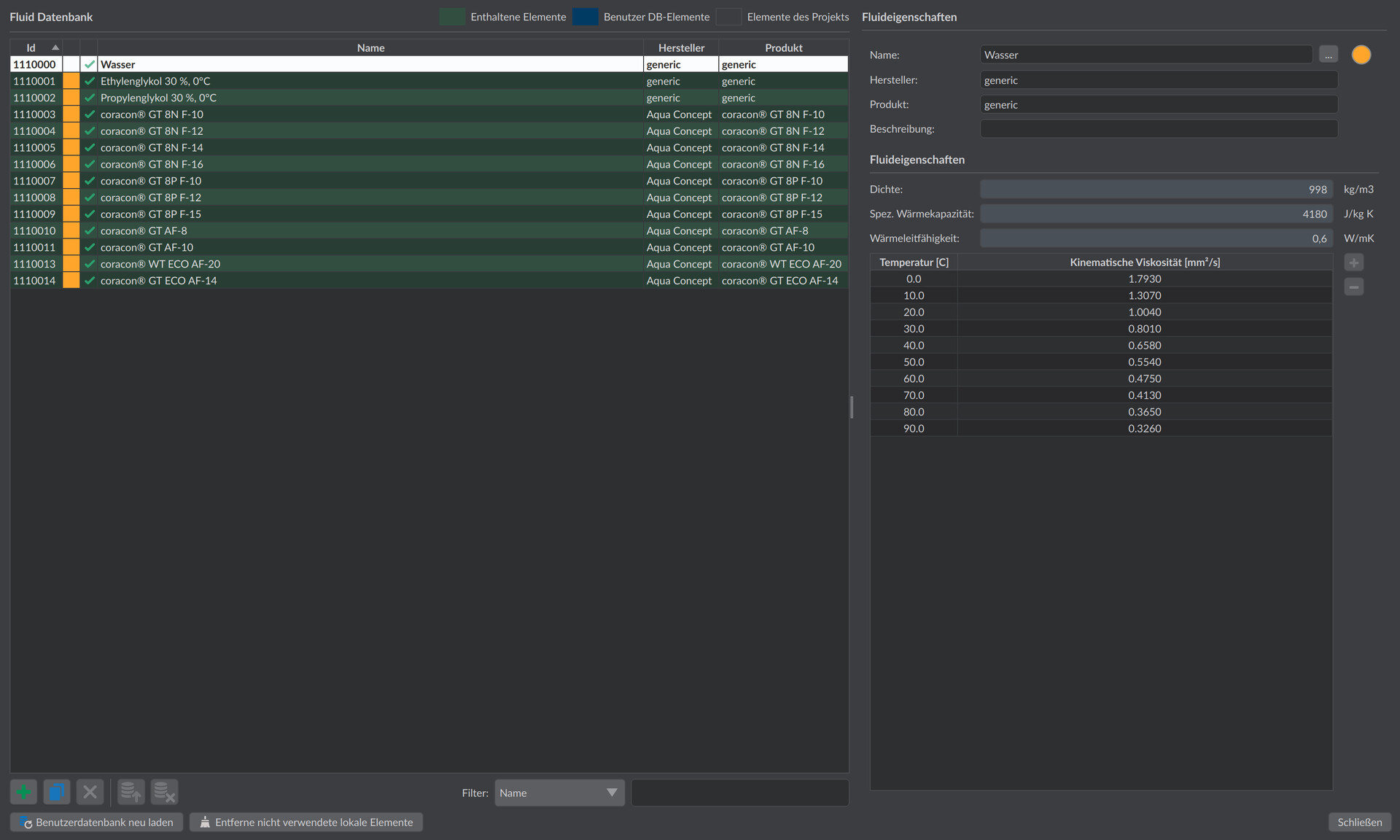

Aufruf über Menü Datenbanken > Medien/Fluide … Das Fluid wird je Netz in den Netzeigenschaften zugewiesen und gilt für alle Trassen des Netzes.
| Parameter | Einheit | Bedeutung |
|---|---|---|
| Dichte | kg/m³ | Dichte des Mediums |
| Spez. Wärmekapazität | J/kgK | Wärmekapazität; bestimmt die transportierte Leistung je Massenstrom und Temperaturdifferenz |
| Wärmeleitfähigkeit | W/mK | Wärmeleitfähigkeit des Mediums |
Zusätzlich enthält jedes Fluid eine Viskositätstabelle (Spalten Temperatur [C] und Kinematische Viskosität [mm²/s]): Wertepaare, zwischen denen linear interpoliert wird. Die temperaturabhängige Viskosität geht direkt in die Druckverlustberechnung ein - gerade bei Sole-Medien und niedrigen Temperaturen (kalte Nahwärme) steigt die Viskosität deutlich an. Stützstellen werden über die Schaltflächen + und - neben der Tabelle hinzugefügt bzw. entfernt.
Wichtig für die Praxis:
Bei kalter Nahwärme und Sole-Medien steht und fällt die Druckverlustberechnung mit der Viskositätstabelle. Hinterlegen Sie genügend Stützstellen im tatsächlich gefahrenen Temperaturbereich – gerade nahe dem Gefrierpunkt steigt die Viskosität stark an. Eine zu grobe Tabelle mit nur ein, zwei Werten führt sonst zu deutlich unterschätzten Pumpendrücken.
Vordefiniert sind u. a. Wasser, Ethylenglykol 30 % und Propylenglykol 30 % (Stoffwerte bei 0 °C) sowie eine Reihe von Hersteller-Wärmeträgerflüssigkeiten (coracon GT/WT). Eingebaute Fluide sind schreibgeschützt und können als Kopie angepasst werden.
Wärmeaustausch von Rohren
Aufruf über Menü Datenbanken > Wärmeaustausch von Rohren … Diese Datenbank definiert die thermische Randbedingung, mit der erdverlegte Rohre Wärme mit ihrer Umgebung austauschen. Zur Auswahl stehen die Modelltypen Erdreichmodell, Konstante Temperatur sowie benutzerdefinierte Temperatur-Zeitreihen (aus Werten oder aus Datei); optional kann ein äußerer Wärmeübergangskoeffizient in W/m²K angegeben werden.
Details zu den Modelltypen und zum gekoppelten Erdreichmodell finden Sie unter Wärmeaustausch-Typen und Erdreichmodell.
Anlagen und Netzwerkkomponenten
Aufruf über Menü Datenbanken > Anlagen … Die Anlagen-Datenbank enthält die hydraulischen Schaltungen für Energiezentralen und Übergabestationen. Über das Menü der Hinzufügen-Schaltfläche legen Sie neue Einträge an als:
- Vereinfachter Abnehmer - Übergabestation mit festem Druckverlust
- Vereinfachte Energiezentrale - Pumpe und idealer Wärmeerzeuger
- Detaillierte Anlage - frei konfigurierbare Schaltung im Anlagen-Editor
Die einzelnen Bausteine einer Anlage (Pumpen, Wärmepumpen, Wärmeübertrager, Ventile usw.) sind Netzwerkkomponenten mit eigener Datenbank; sie werden direkt im Anlagen-Editor bearbeitet und zugewiesen. Siehe Anlagen-Konzept, Anlagen-Editor und Komponenten.
Zeitpläne

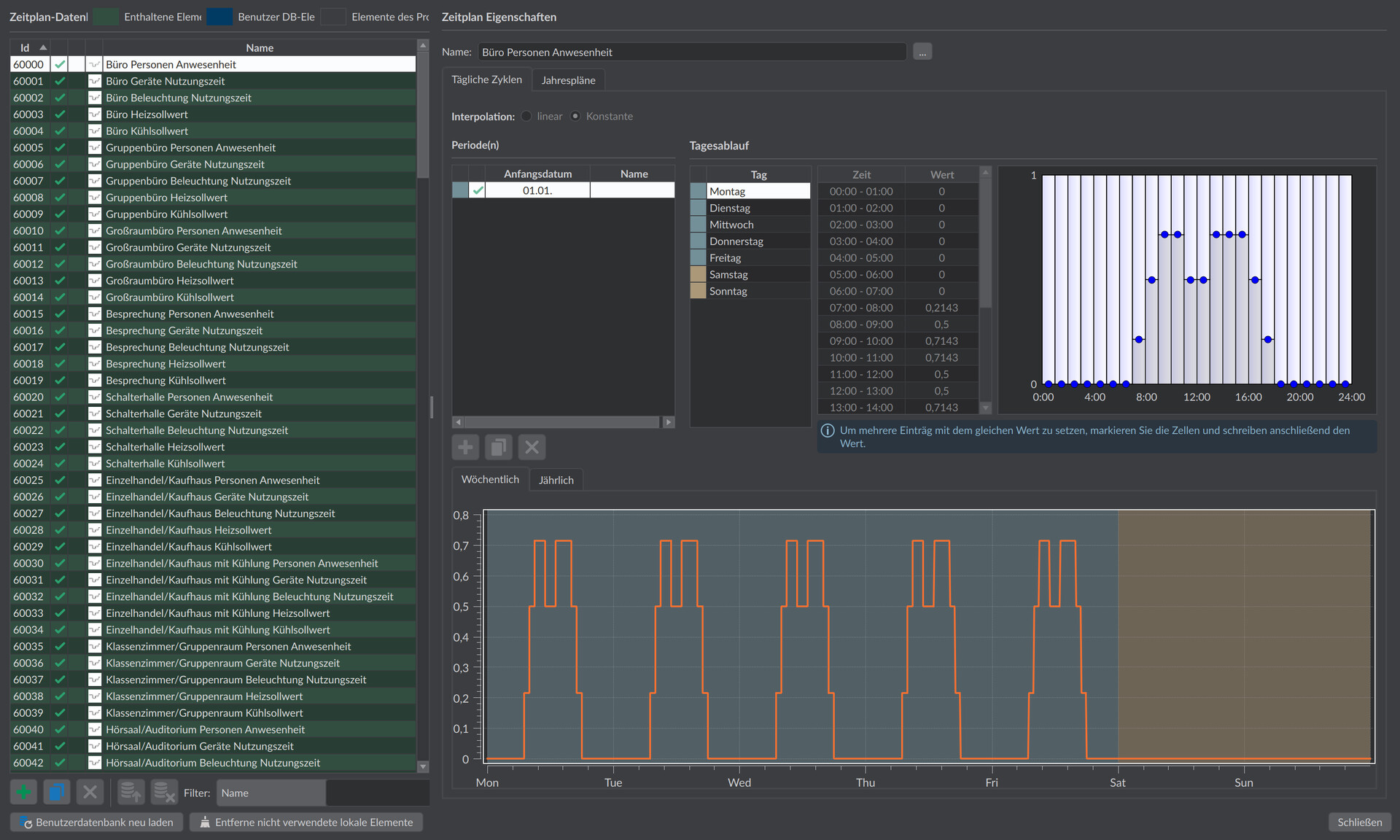

Aufruf über Menü Datenbanken > Zeitpläne … Zeitpläne beschreiben zeitabhängige Größen über zwei Reiter:
| Reiter | Inhalt |
|---|---|
| Tägliche Zyklen | Perioden innerhalb des Jahres, Zuordnung der Wochentage (Montag-Sonntag) zu Tagesprofilen und stundenweise Tagesprofile; Interpolation wahlweise linear oder konstant |
| Jahrespläne | Durchgehende Jahreszeitreihe, direkt eingegeben oder aus einer TSV-Datei referenziert |
Im Netzkontext werden Zeitpläne für zeitabhängige Sollwerte und Randbedingungen von Anlagenkomponenten verwendet, z. B. zeitabhängige Wärmeaustausch-Temperaturen oder -Heizleistungen - siehe Komponenten und Wärmeaustausch-Typen.
Heizkurven
Aufruf über Menü Datenbanken > Heizkurven … Eine Heizkurve beschreibt eine Solltemperatur in Abhängigkeit der Außentemperatur – als Vorlauftemperatur des Netzes für den Wärmeerzeuger oder als Heizkurve des Gebäudes auf der Sekundärseite der Übergabestation. Kurventypen, Anwendungstypen und die Zuweisung an Erzeuger bzw. Übergabestation sind ausführlich unter Heizkurven beschrieben.
