Rohre

Rohrkomponenten für Anlagen: einfaches Rohr mit Mischvolumen, diskretisiertes Rohr für Temperaturverteilung, Druckverlust nach Darcy-Weisbach/Colebrook

VICUS Districts Seite 4 von 14 im Kapitel

Überblick

Für Rohrleitungen innerhalb einer Anlage stehen zwei Modelltypen zur Verfügung, die sich nur in der thermischen Abbildung unterscheiden. Der Druckverlust wird in beiden Fällen identisch aus der Rohrreibung berechnet. Die Rohreigenschaften (Innendurchmesser, Rauheit, Wandaufbau, Dämmung) stammen aus dem zugewiesenen Rohr der Rohr-Datenbank.

Einfaches Rohr (Simple pipe)

Das einfache Rohr bildet den Rohrabschnitt als ein durchmischtes Fluidvolumen mit einheitlicher Temperatur ab. Es eignet sich für kurze Leitungsstücke innerhalb einer Anlage, bei denen die Temperaturverteilung entlang der Länge keine Rolle spielt.

ParameterEinheitStandardBedeutung
Rohrlängem100Länge des Rohrabschnitts
Anzahl paralleler Rohre–1Gleichartige Rohre parallel; der Massenstrom teilt sich gleichmäßig auf

Diskretisiertes Rohr (Discretized pipe)

Das diskretisierte Rohr unterteilt das Fluidvolumen entlang der Rohrlänge in Segmente und bildet so die Temperaturverteilung im Rohr und die Laufzeit von Temperaturfronten ab. Es ist das richtige Modell, wenn Transportverzögerungen und Auskühlvorgänge relevant sind – etwa bei langen Anbindeleitungen oder in der dynamischen Simulation. Wie die Trassen des Wärmenetzes selbst abgebildet werden, hängt vom in den Netzeinstellungen gewählten Rohrmodell ab: standardmäßig als diskretisierte (dynamische) Rohre, alternativ als einfache Rohre.

ParameterEinheitStandardBedeutung
Rohrlängem100Länge des Rohrabschnitts
Maximale Diskretisierungslängem10Maximale Länge eines Segments; das Rohr wird automatisch in Segmente dieser Höchstlänge unterteilt
Anzahl paralleler Rohre–1Gleichartige Rohre parallel

Jedes Segment wird als eigenes Bilanzvolumen gerechnet: Eine kleinere Diskretisierungslänge erhöht die Genauigkeit der Temperaturverteilung, vergrößert aber die Zahl der Zustandsgrößen und damit die Rechenzeit.

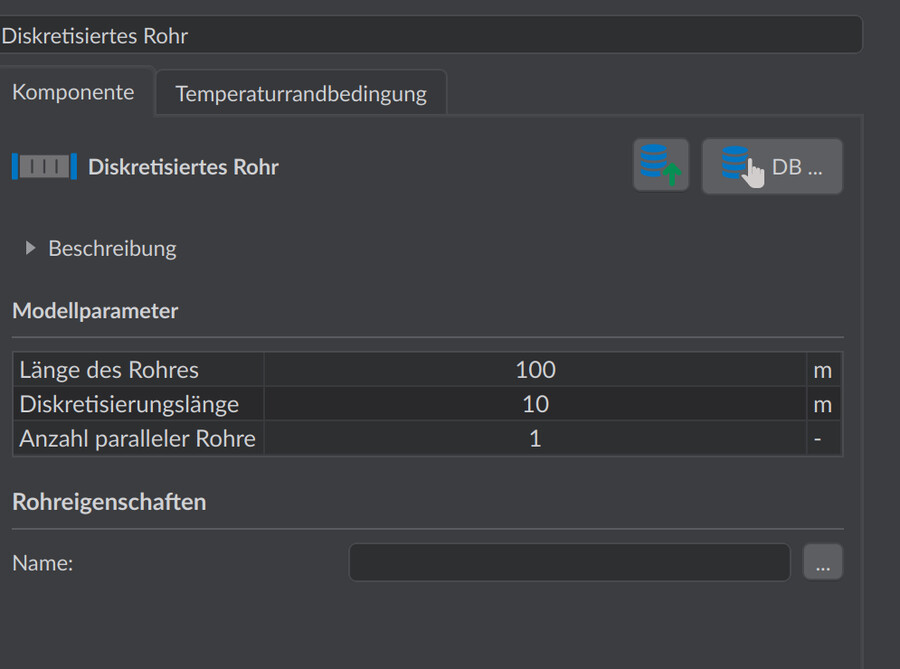

Parameter eines diskretisierten Rohrs: Länge, Diskretisierungslänge, Anzahl paralleler Rohre und Rohrauswahl
Parameter des diskretisierten Rohrs: Rohrlänge, Diskretisierungslänge, Anzahl paralleler Rohre sowie die Auswahl der Rohreigenschaften.

Druckverlustberechnung

Beide Rohrmodelle berechnen den Reibungsdruckverlust nach Darcy-Weisbach. Der Reibungsbeiwert λ\lambda wird aus Reynolds-Zahl und relativer Rauheit bestimmt: laminar (Re<2300Re < 2300) nach Hagen-Poiseuille mit λ=64/Re\lambda = 64/Re, turbulent (Re≥10000Re \geq 10000) nach Colebrook-White (explizite Näherung); im Übergangsbereich 2300≤Re<100002300 \leq Re < 10000 wird λ\lambda linear zwischen beiden Werten interpoliert:

Δp=λ(Re,k/di)⋅Ldi⋅ρ2 v ∣v∣mitv=m˙ρ⋅A\Delta p = \lambda(Re, k/d_i) \cdot \frac{L}{d_i} \cdot \frac{\rho}{2} \, v \, |v| \qquad \text{mit} \qquad v = \frac{\dot m}{\rho \cdot A}

Dabei sind did_i der Innendurchmesser und kk die Rauheit aus der Rohr-Datenbank, LL die Rohrlänge und AA der Strömungsquerschnitt. Die kinematische Viskosität des Fluids geht in die Reynolds-Zahl ein: standardmäßig bei der Standard-Fluidtemperatur des Netzes, mit der Option Temperaturabhängige Viskosität berücksichtigen bei der aktuellen Fluidtemperatur (siehe Simulationseinstellungen). Bei parallelen Rohren wird der Massenstrom vor der Berechnung durch die Anzahl geteilt.

Wärmeaustausch

Beide Rohrmodelle unterstützen die Wärmeaustausch-Typen ohne (adiabat), konstante Temperatur und zeitabhängige Temperatur. Beim einfachen Rohr wird der Wärmestrom über die Rohrwand aus der Differenz zwischen (einheitlicher) Fluidtemperatur und Umgebungstemperatur bestimmt, beim diskretisierten Rohr segmentweise – nur so entsteht ein realistisches Auskühlprofil entlang der Länge.

Hinweise

  • Der Wärmedurchgangskoeffizient für die Wärmeverluste setzt sich zusammen aus dem inneren konvektiven Wärmeübergang (Nusselt-Korrelation), dem U-Wert der Rohrwand des zugewiesenen Datenbank-Rohres (Wand und Dämmung) und optional einem äußeren Wärmeübergangskoeffizienten aus den Wärmeaustausch-Einstellungen.
  • Für die Abbildung der Rohrinstallation innerhalb eines Gebäudes (inklusive Formstücken) gibt es die eigene Komponente Gebäudeinterne Installation.
