Massenauszug

Massenauszug des Wärmenetzes: Rohrlängen, Formstücke, Fluidvolumen und Abnehmer tabellarisch auswerten, gruppieren und nach Excel exportieren

VICUS Districts Seite 6 von 6 im Kapitel

Überblick

Der Massenauszug stellt die Mengen des Wärmenetzes tabellarisch zusammen: Rohrlängen je Rohrtyp, Anzahl der Formstücke je Typ und Abmessung, das Fluidvolumen sowie eine Abnehmerliste mit Anschlussleistungen und Anschlussleitungen. Die Tabellen lassen sich gruppieren, sortieren, in die Zwischenablage kopieren und gemeinsam als Excel-Arbeitsmappe exportieren - als Grundlage für Ausschreibung, Kostenschätzung und Materialbeschaffung.

Aufruf

  • Menü Netzwerk › Massenauszug …
  • alternativ die Schaltfläche Massenauszug … im Reiter Rohre des Netzwerk-Eigenschaftsfensters

Über die Auswahlliste Netz: am oberen Rand wird das auszuwertende Netz gewählt (setzt zugleich das aktive Netz des Projekts). Der Dialog aktualisiert sich automatisch, wenn sich die Netzgeometrie im Projekt ändert.

Darunter liegen der Bereich Einstellungen und vier Reiter mit je einer Tabelle: Rohre, Rohrformstücke, Fluidvolumen und Abnehmer.

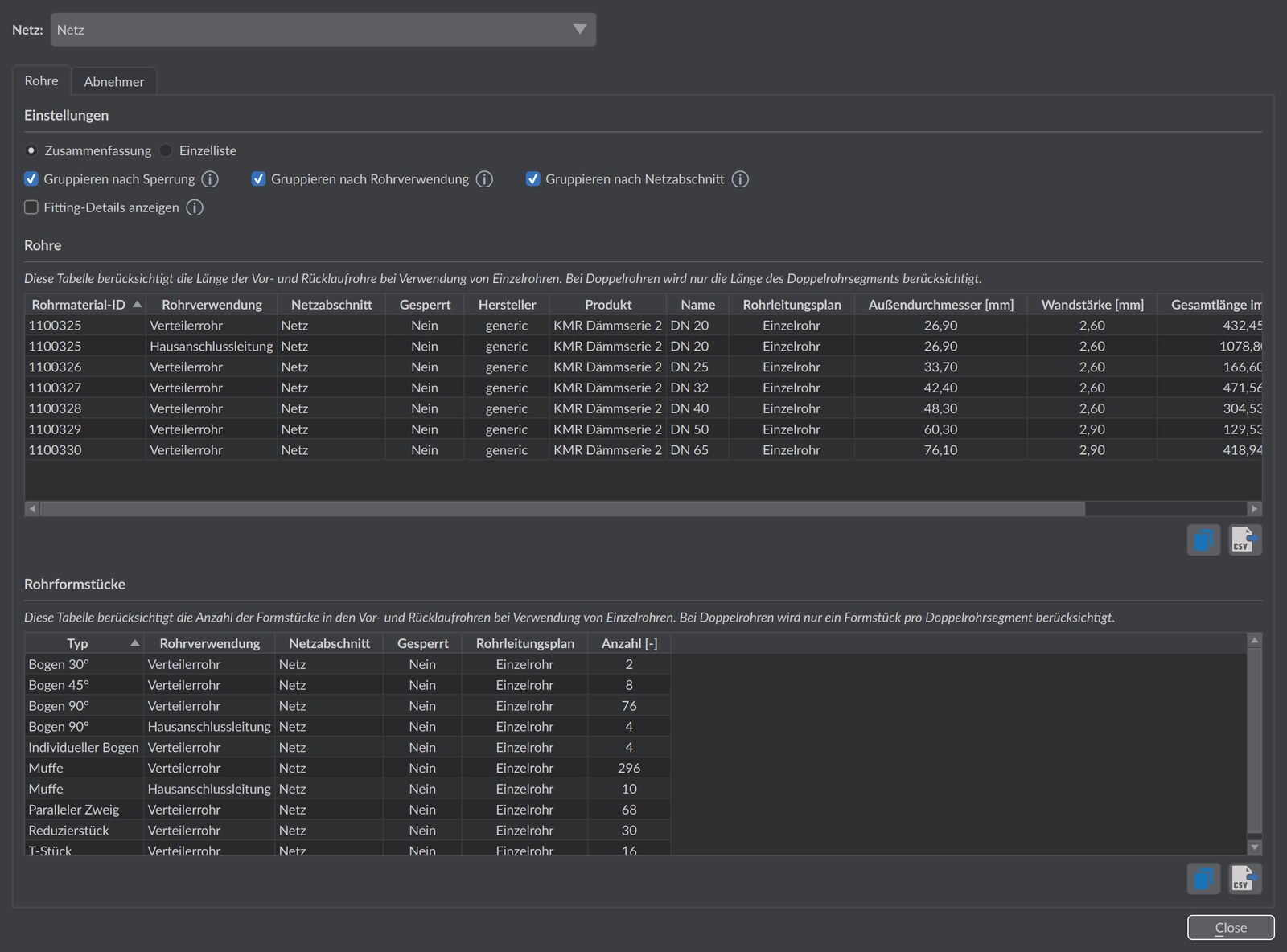

Massenauszug-Dialog mit Einstellungen und Rohrtabelle
Massenauszug des Wärmenetzes: Einstellungen und Rohrlängen

Darstellungsoptionen

Im Bereich Einstellungen stehen zwei Darstellungsarten und mehrere Gruppierungsoptionen zur Verfügung:

OptionStandardBedeutung
ZusammenfassungausgewähltFasst gleiche Rohrtypen bzw. Fittingtypen zu einer Zeile mit Gesamtlänge bzw. Gesamtanzahl zusammen.
Einzelliste-Listet jeden Rohrabschnitt bzw. jedes Formstück einzeln mit ID auf. Die Gruppierungsoptionen sind in dieser Darstellung nicht bedienbar; Netzabschnitt und Sperrstatus stehen immer als Spalten in der Tabelle.
Gruppieren nach SperrungaktiviertWeist für die Dimensionierung gesperrte Rohre in separaten Zeilen aus - nützlich, wenn Bestandsleitungen getrennt von neu zu verlegenden Rohren betrachtet werden.
Gruppieren nach NetzabschnittaktiviertWeist die Längen je Netzabschnitt (Partition) getrennt aus. Netzabschnitte entstehen, wenn zuvor eigenständige Netze über Hinzufügen zum aktuellen Netz zu einem Netz zusammengeführt werden; jeder Teil behält dabei den Namen seines Ursprungsnetzes. Sind die Teilnetze z. B. je Bauabschnitt oder Versorgungsgebiet modelliert, lassen sich so die Mengen getrennt ausweisen.
Fitting-Details anzeigendeaktiviertErweitert die Formstück-Tabelle um Hersteller, Produkt und die Ein-/Ausgangsdurchmesser jedes Fittings; deaktiviert werden Formstücke nur nach Typ zusammengefasst.

Alle Tabellen lassen sich durch Klick auf die Spaltenköpfe sortieren; Zahlenspalten werden numerisch sortiert.

Praxis-Tipp

Für einen belastbaren Massenauszug führen Sie zuerst die Rohrdimensionierung aus – erst dann tragen die Trassen echte Rohrtypen und die Formstücke sind aktuell. Mit Gruppieren nach Sperrung trennen Sie Bestandsleitungen von neu zu verlegenden Rohren, sodass nur die tatsächlich zu beschaffenden Mengen in Ihre Kostenschätzung eingehen. Über Nach Excel exportieren… landen alle Tabellen in einer Arbeitsmappe direkt in der Tabellenkalkulation.

Tabelle Rohre

Der Reiter Rohre listet die Rohrlängen des Netzes. Alle Längen sind verlegte Rohrlängen, keine Trassenlängen: Werden Vor- und Rücklauf als zwei Einzelrohre verlegt, ergibt ein Meter Trasse zwei Meter Rohr; ein Twinrohr führt beide in einem und ergibt einen Meter.

In der Zusammenfassung enthält die Tabelle je Zeile: Rohrmaterial-ID, optional Netzabschnitt und Sperrstatus (je nach Gruppierung), Hersteller, Produkt, Name, Anordnung der Rohre (Einzel-/Twinrohr), Außendurchmesser [mm], Wandstärke [mm] sowie die Längen getrennt nach Verwendung: Anschlusslänge [m] (Hausanschlussleitungen), Verteilungslänge [m] (Verteilerrohre) und Gesamtlänge [m]. Die Anschlusslänge schließt die hausinternen Installationsrohre der Übergabestationen ein, sofern deren Rohrlänge in der Anlagenkonfiguration definiert ist. In der Einzelliste tritt an die Stelle des Rohrtyps die Rohrabschnitt-ID des einzelnen Rohrabschnitts.

Tabelle Rohrformstücke

Der Reiter Rohrformstücke zählt die Formstücke des Netzes. In der Zusammenfassung enthält die Tabelle: Typ (z. B. Bogen 90°, T-Stück, Reduzierstück), optional Netzabschnitt und Sperrstatus, Anordnung der Rohre sowie Anzahl [-]. Mit Fitting-Details anzeigen kommen Hersteller, Produkt, Hauptdurchmesser [mm], Abzweig-/Reduzierter Durchmesser [mm] und Durchgangsdurchmesser [mm] hinzu. Die Einzelliste zeigt je Formstück den Zuordnungsstatus, die Knoten-ID, die Rohrverwendung und alle Detailspalten.

Bei Einzelrohren werden Fittinge in Vor- und Rücklauf getrennt gezählt; bei Twinrohren wird ein Fitting je Twinrohr-Abschnitt angesetzt.

Tabelle Fluidvolumen

Der Reiter Fluidvolumen weist das Fluidvolumen des Netzes in [m³] aus – bei Gruppieren nach Netzabschnitt je Netzabschnitt, sonst als eine Zeile für das ganze Netz. Das Volumen ergibt sich aus dem Innendurchmesser und der verlegten Länge aller Rohre; Rohre mit unvollständigen Parametern liefern keinen Volumenbeitrag.

Tabelle Abnehmer

Der Reiter Abnehmer listet alle Übergabestationen mit:

SpalteBedeutung
ID / NameKennung und Anzeigename des Abnehmerknotens
AnlageZugeordnete Anlagenkonfiguration der Übergabestation
Anschlussleistung [kW]Installierte Anschlussleistung
Heizleistung [kW]Maximale Heizleistung aus dem Gebäudebedarf
Anschlussleitung DN [mm]Dimension der Hausanschlussleitung
Anschlussleitungslänge [m]Länge der Hausanschlussleitung

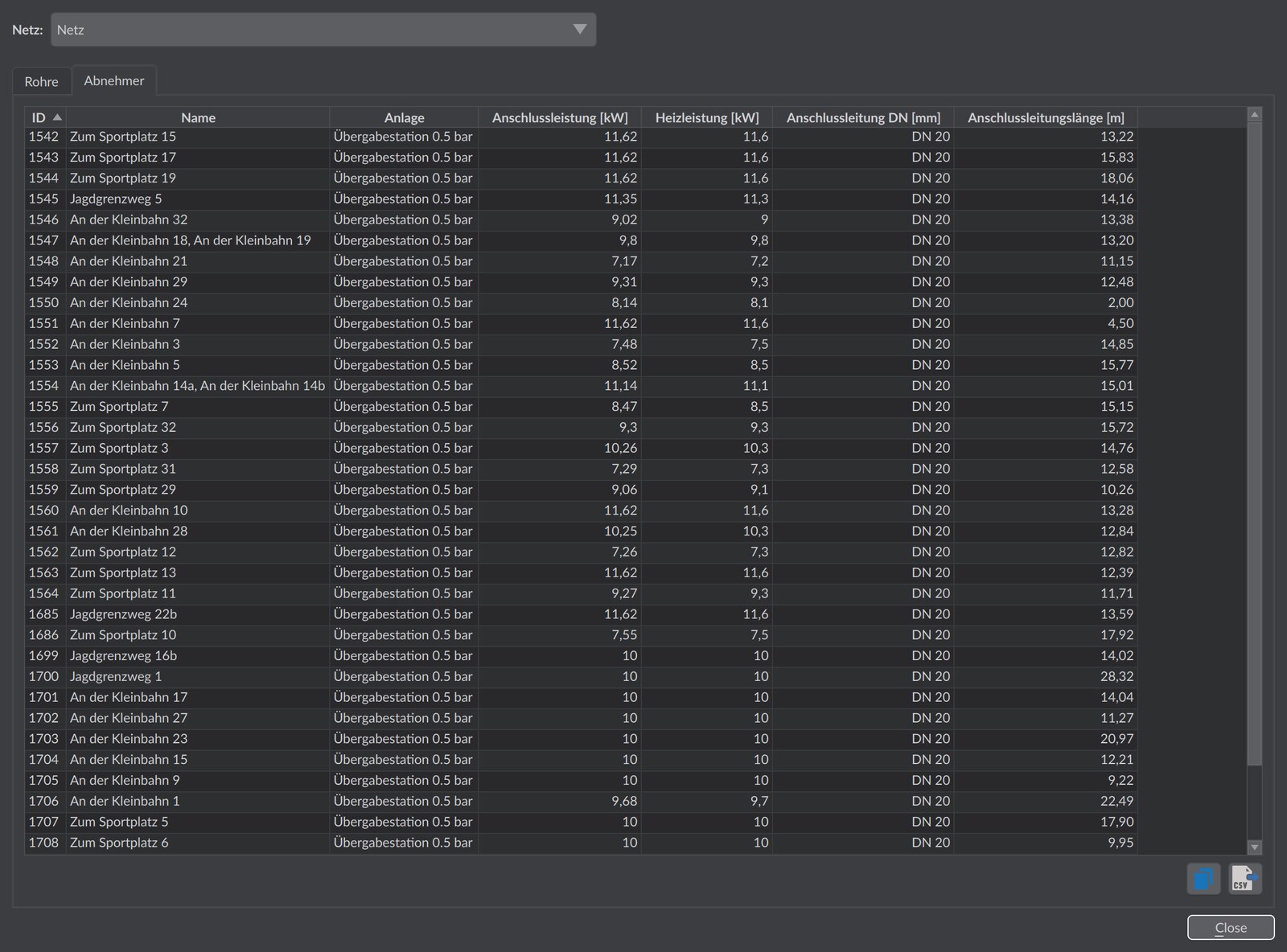

Massenauszug-Dialog, Reiter Abnehmer, mit Übergabestationen und deren Anschlussdaten
Massenauszug: Abnehmerliste mit Anschlussleistungen und Anschlussleitungen

Kopieren und Export

  • Kopieren in jedem Reiter kopiert die jeweilige Tabelle in die Zwischenablage, z. B. zum Einfügen in eine Tabellenkalkulation.
  • Nach Excel exportieren… am unteren Rand des Dialogs speichert alle Tabellen in einer Excel-Arbeitsmappe (*.xlsx) mit einem Arbeitsblatt je Reiter. Zahlen werden als Zahlen geschrieben, sodass Excel direkt damit rechnen kann. Die Schaltfläche ist nur bedienbar, wenn ein Netz aktiv ist.
