Druckverluste & Armaturen
Druckverluste und Armaturen: geregeltes Ventil, thermostatischer Bypass, Elemente mit konstantem, quadratischem, Kvs- oder Zeta-Druckverlust, Rückschlagventil.
VICUS Districts Seite 6 von 14 im Kapitel
Überblick
Diese Komponenten bilden Druckverluste und Armaturen ab. Sie sind hydraulisch relevant, tauschen aber – mit Ausnahme des Fluidvolumens – keine Wärme mit der Umgebung aus.

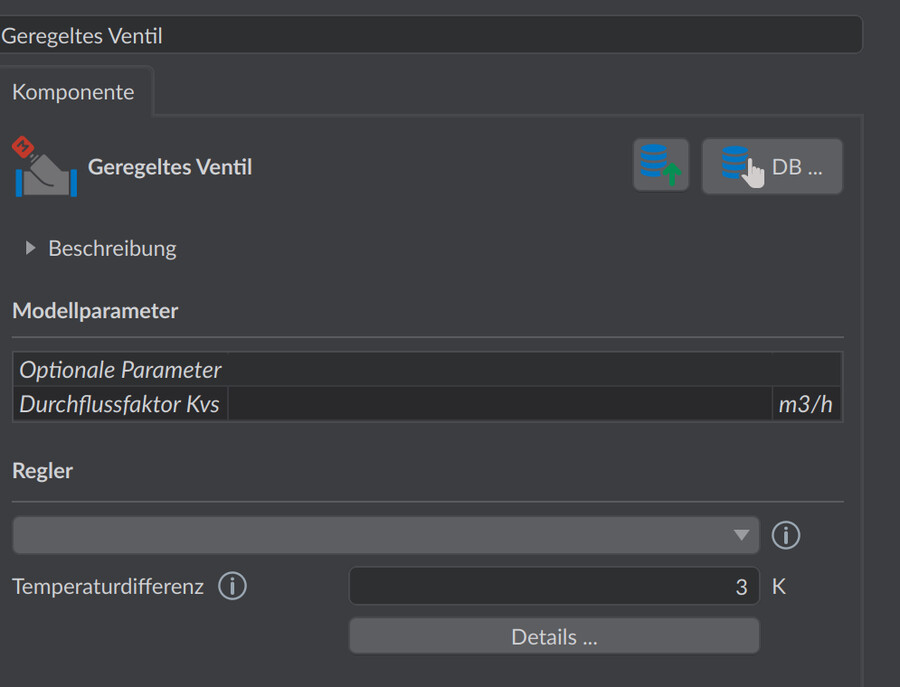

Geregeltes Ventil (Controlled valve)
Das geregelte Ventil drosselt den Durchfluss entsprechend dem zugewiesenen Regler. Es ist die Standardarmatur zur Mengenregelung beim Abnehmer. Regelbare Größen sind:
- Massenstrom – Sollwert-Massenstrom durch den Strang
- Temperaturdifferenz des Folgeelements – z. B. konstante Spreizung über dem Wärmetauscher des Abnehmers
- Austrittstemperatur Sekundärseite – Regelung auf die sekundärseitige Austrittstemperatur einer Übergabestation
- Minimale Eintrittstemperatur (thermostatischer Bypass) – das Ventil arbeitet als thermostatischer Bypass, siehe unten
| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Durchflussfaktor Kvs | m³/h | optional | Volumenstrom bei 1 bar Druckverlust im voll geöffneten Zustand; beim thermostatischen Bypass erforderlich |
Ist ein Kvs-Wert gesetzt, ergibt sich der Grunddruckverlust des offenen Ventils zu
Der Regler erhöht den Druckverlust darüber hinaus, um den Sollwert einzuhalten. Ohne Kvs-Wert arbeitet das Ventil rein als Stellglied ohne Grunddruckverlust.
Gut zu wissen
Ein gesetzter Kvs-Wert macht das geregelte Ventil realistischer: Es hat dann schon im offenen Zustand einen Grunddruckverlust, den der Regler nur noch erhöht. Für die reine Auslegung genügt das ideale Stellglied ohne Kvs-Wert; für belastbare Druckverluste am Abnehmer tragen Sie den Kvs-Wert aus dem Ventildatenblatt ein.
Thermostatischer Bypass
Mit der geregelten Größe Minimale Eintrittstemperatur (thermostatischer Bypass) wird das geregelte Ventil zum thermostatischen Bypass. Parallel zur Übergabestation bzw. zum Wärmetauscher eines Abnehmers geschaltet, hält er bei geringer Abnahme (z. B. im Sommer) die Anschlussleitung warm: Sinkt die Temperatur am Eintritt des Ventils unter den Sollwert, öffnet es und lässt Vorlaufwasser direkt in den Rücklauf strömen.
Die Öffnung folgt einem P-Regler: Sie wächst um Kp je Kelvin Unterschreitung des Sollwerts und ist unterhalb des Sollwerts vollständig. Der wirksame Durchflussfaktor ist ; der Druckverlust ergibt sich daraus wie beim offenen Ventil. Ein geschlossener Bypass behält eine Restöffnung von 1 % des Kvs-Werts, damit der Temperaturfühler das Auskühlen der Anschlussleitung bemerkt. Die Eintrittstemperatur wird alle 10 Minuten ausgewertet; dazwischen bleibt die Öffnung konstant.
| Einstellung | Standard | Bedeutung |
|---|---|---|
| Durchflussfaktor Kvs | – | Kvs des voll geöffneten Bypasses; ohne Kvs ist die Komponente ungültig |
| Temperatur-Sollwert | 50 °C | Eintrittstemperatur, unterhalb der der Bypass öffnet; alternativ als Zeitplan |
| Kp | 0,25 1/K | Öffnung je Kelvin Unterschreitung; mit 0,25 1/K ist der Bypass bei 46 °C voll geöffnet |
Als Regelungstyp steht nur der P-Regler zur Verfügung, siehe Regler. Fertig verschaltet enthält die eingebaute Anlage Hausübergabestation mit Bypass einen solchen Bypass (Kvs = 0,1 m³/h); beim vereinfachten Abnehmer lässt er sich über die Option Thermostatischer Bypass zuschalten, siehe Anlagen-Konzept.
Element, konstanter Druckverlust (Element, constant pressure loss)
Ein Element mit festem, volumenstromunabhängigem Druckverlust – etwa für einen Differenzdruckregler oder eine pauschal angesetzte Einbaute.
| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Druckverlust des Ventils | bar | 0,2 | Konstanter Druckverlust (Vorzeichen folgt der Strömungsrichtung) |
Element, quadratischer Druckverlust (Element, quadratic pressure loss)
Der Druckverlust skaliert quadratisch mit dem Volumenstrom, definiert über einen Nennpunkt – das übliche Modell für Apparate, deren Auslegungsdruckverlust aus dem Datenblatt bekannt ist:
| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Nenndruckverlust | bar | 0,2 | Druckverlust beim Nennvolumenstrom |
| Nennvolumenstrom | m³/h | 10 | Bezugsvolumenstrom |
Element, definierter Kvs-Wert (Element, defined Kvs)
Ein passives Element mit festem Kvs-Wert – etwa ein Strangregulierventil, ein Schmutzfänger oder ein Wärmemengenzähler, für den das Datenblatt einen Kvs-Wert angibt. Der Druckverlust steigt quadratisch mit dem Volumenstrom; bei beträgt er genau 1 bar:
| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Durchflussfaktor Kvs | m³/h | 10 | Volumenstrom bei 1 bar Druckverlust |
Gegenüber dem quadratischen Druckverlustelement entfällt die Umrechnung auf einen Nennpunkt: Der Kvs-Wert aus dem Datenblatt wird direkt eingetragen. Der Druckverlust steht als Ausgabegröße PressureLossBase zur Verfügung.
Element, definiertes Zeta (Element, defined zeta)
Der Druckverlust wird aus einem Widerstandsbeiwert (Zeta-Wert) und der Strömungsgeschwindigkeit berechnet – geeignet für Formstücke und Einbauten mit tabellierten Zeta-Werten:
| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Druckverlustkoeffizient (Zeta-Wert) | – | 150 | Widerstandsbeiwert des Elements |
| Hydraulischer Durchmesser | mm | 50 | Bezugsdurchmesser für die Strömungsgeschwindigkeit |
Rückschlagventil (Non-return valve)
Das Rückschlagventil verhindert Rückströmung: Rückströmung wird durch eine steil ansteigende Druckdifferenz blockiert, die als glatte Funktion numerisch stabil bleibt. Bei üblichen Volumenströmen in Durchflussrichtung hat das Ventil praktisch keinen Druckverlust. Das Ventil hat keine Parameter.
Typische Anwendung: parallele Erzeuger oder Stränge, die nicht rückwärts durchströmt werden dürfen.
Gebäudeinterne Installation (Building internal installation)
Diese Komponente bildet den Druckverlust der Rohrinstallation im Gebäude ab – vom Hausanschluss bis zur Übergabestation – ohne dass die Leitungen einzeln gezeichnet werden müssen. Der Druckverlust wird aus der angegebenen Rohrlänge und den konfigurierten Formstücken (z. B. Bögen) berechnet; die Rohrdimension wird automatisch vom angrenzenden Anschlussrohr des Netzes übernommen.
| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Rohrlänge | m | 20 | Einfache Leitungslänge im Gebäude; für Vor- und Rücklauf wird sie intern verdoppelt |
| Formstücke | – | – | Anzahl und Art der Formstücke (z. B. Bögen); die Zeta-Werte werden summiert und ebenfalls für Vor- und Rücklauf angesetzt |
Rohrlänge und Formstücke der gebäudeinternen Installation werden immer im Massenauszug mitgezählt.
Hinweise
- Regler benötigt ausschließlich das geregelte Ventil; alle übrigen Elemente dieser Seite sind passiv.
- Keines dieser Elemente unterstützt einen Wärmeaustausch-Typ – sie sind adiabat.
- Das Fluidvolumen der Elemente ist in der Oberfläche nicht einstellbar (Standard 10 L), siehe Komponenten-Referenz.
