Anlagen-Konzept

Anlagen als wiederverwendbare Komponentenschaltungen: vereinfachtes und detailliertes Modell, Anschluss an Vor- und Rücklauf, Zuweisung an Netzknoten

VICUS Districts Seite 1 von 14 im Kapitel

Überblick

Eine Anlage beschreibt in VICUS Districts die hydraulische Schaltung an einem Netzknoten – etwa die Übergabestation eines Abnehmers oder die Pumpen- und Erzeugerschaltung einer Energiezentrale. Eine Anlage ist eine wiederverwendbare Schaltung aus Komponenten (Pumpen, Wärmeübertrager, Ventile, Wärmepumpen, Erdwärmequellen) mit genau einem Eintritt und einem Austritt. Anlagen sind Datenbankelemente und können beliebig vielen Abnehmern und Energiezentralen zugewiesen werden; als Inline-Anlage (z. B. Zwischenpumpe) auch einer Verzweigung.

Aufruf

  • Eigenschaften-Panel des Netzwerks, Kategorie Anlagen – Zuweisung und Verwaltung im Projekt
  • Menü Datenbanken › Anlagen… – Anlagen-Datenbank zum Anlegen und Bearbeiten

Aufbau einer Anlage

Jede Anlage besitzt genau einen Eintritt und einen Austritt; dazwischen können Komponenten in Reihe und parallel verschaltet werden. Für den Druckverlust der Anlage wird ein Strömungspfad vom Eintritt zum Austritt ausgewertet; parallele Zweige werden dabei nicht doppelt gezählt. Wo die Anlage beim Export in das Simulationsmodell eingesetzt wird, legt ihr Anschluss fest (siehe unten).

Knotenspezifische Daten gehören dabei nicht zur Anlage: Der Gebäudebedarf (Anschlussleistung, Bedarfszeitreihen) wird am Netzknoten definiert, die Anlage selbst bleibt ortsunabhängig. Dadurch genügt beispielsweise eine einzige Übergabestations-Anlage für alle Abnehmer eines Netzes. Der Typ des Wärmeaustauschs (z. B. Temperaturrandbedingung oder vorgegebene Heizleistung) wird je Komponente im Reiter Wärmeaustausch des Anlagen-Editors festgelegt.

Vereinfachtes und detailliertes Anlagenmodell

Für die beiden häufigsten Fälle stellt VICUS Districts vereinfachte Anlagen mit wenigen Parametern bereit. Detaillierte Anlagen erlauben dagegen frei definierte Schaltungen im grafischen Anlageneditor.

Vereinfachte Anlage: Abnehmer

ParameterEinheitBedeutung
Modelltyp–Vereinfacht (festes ΔT): geregeltes Ventil und dimensionierter einfacher Wärmetauscher; das Ventil regelt die Temperaturdifferenz des Netzes ein. Detailliert (Regelung auf sekundäre Vorlauftemperatur): geregeltes Ventil und dimensionierte Übergabestation, geregelt auf die Vorlauftemperatur der Gebäude-Heizkurve
DruckverlustbarNenndruckverlust des Wärmetauschers bzw. der Übergabestation beim Nennvolumenstrom (quadratische Skalierung)
Thermostatischer Bypass–Optionaler thermostatischer Bypass parallel zu Ventil und Wärmetauscher bzw. Übergabestation: öffnet unter 50 °C Eintrittstemperatur, ist bei 46 °C voll geöffnet (Kvs = 0,1 m³/h)

Welcher Modelltyp passt, beschreibt die Modellwahl für Abnehmer.

Vereinfachte Anlage: Energiezentrale

ParameterEinheitBedeutung
Pumpenregelungsmodus–Konstanter Druck, Schlechtpunktregler oder Heizleistungsregler
PumpenförderhöhebarFörderhöhe der Pumpe im Modus Konstanter Druck
Differenzdruck am AbnehmerbarMinimale Druckdifferenz am Schlechtpunkt-Gebäude im Modus Schlechtpunktregler
Heizleistungs-SollwertkWSollwert im Modus Heizleistungsregler
Heizkurve–Vorlauftemperatur in Abhängigkeit der Außentemperatur

Über In detaillierte Anlage umwandeln … wird eine vereinfachte Anlage in eine detaillierte Schaltung überführt und kann anschließend frei erweitert werden.

Detaillierte Anlage

Detaillierte Anlagen zeigen in der Datenbank ein Vorschaubild der Schaltung; Anlage bearbeiten … öffnet den grafischen Anlagen-Editor. Die Tabelle der Anlagen-Datenbank zeigt in der Spalte Anschluss zusätzlich den Anschluss jeder Anlage.

Eingebaut ist u. a. die Anlage Hausübergabestation mit Bypass: geregeltes Ventil und dimensionierte Übergabestation in Reihe, parallel dazu ein thermostatischer Bypass, der die Anschlussleitung bei geringer Abnahme warm hält.

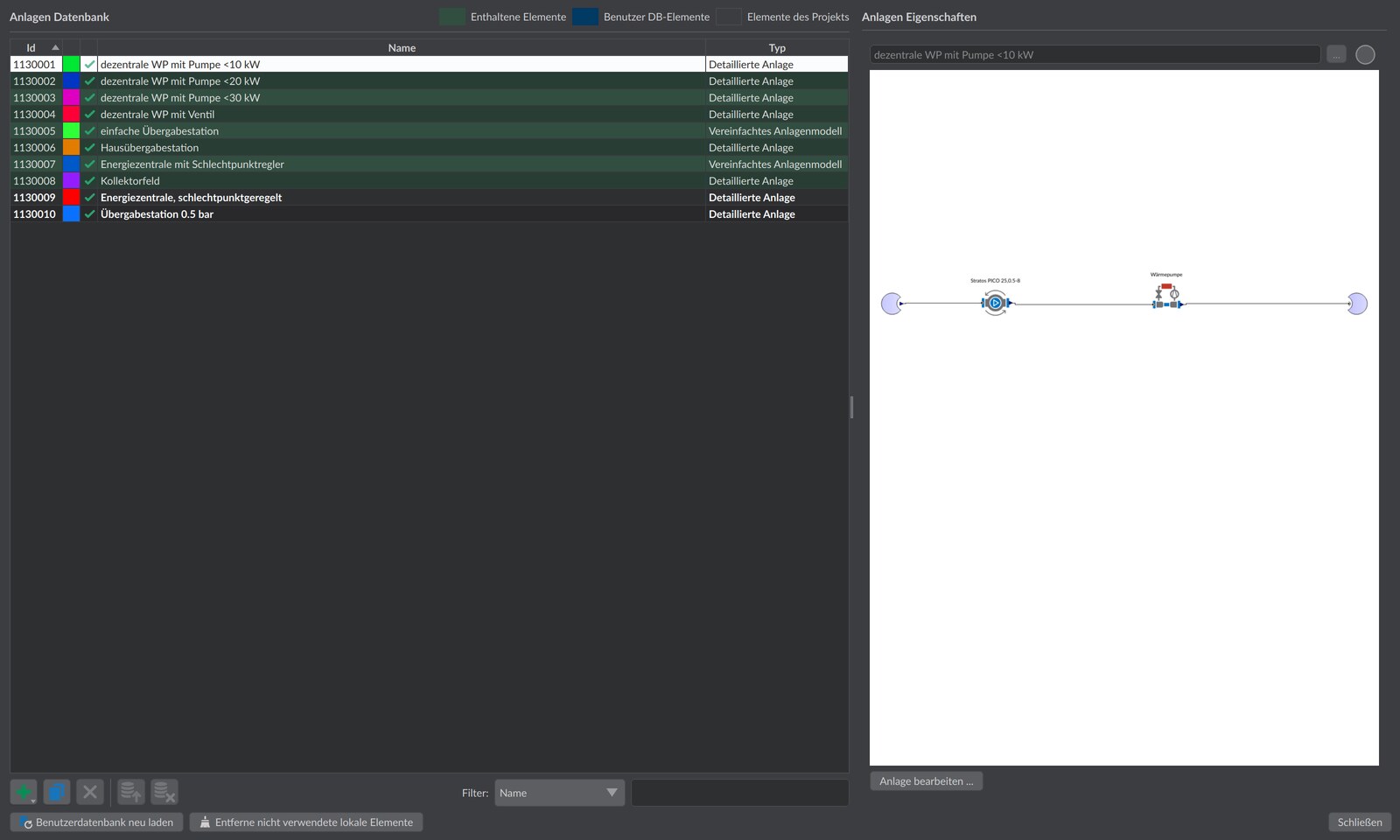

Anlagen-Datenbank mit Liste und Vorschaubild einer detaillierten Anlage
Anlagen-Datenbank: detaillierte Anlagen zeigen ein Vorschaubild der Schaltung; „Anlage bearbeiten …“ öffnet den grafischen Editor.

Anschluss an Vor- und Rücklauf

Der Anschluss legt fest, zwischen welchen Leitungen des Zweileiternetzes die Anlage eingebunden wird. Er ist eine Eigenschaft der Anlage und wird für detaillierte Anlagen in der Anlagen-Datenbank und im Anlagen-Editor im Feld Anschluss: gewählt:

AnschlussEinbindungTypische Verwendung
Automatischergibt sich aus dem Knoten: an einer Energiezentrale Rücklauf → Vorlauf, sonst Vorlauf → RücklaufStandard, Verhalten älterer Projekte
Vorlauf → RücklaufDie Anlage entnimmt Wasser aus dem Vorlauf und speist es in den RücklaufAbnehmer
Rücklauf → VorlaufDie Anlage entnimmt Wasser aus dem Rücklauf und speist den VorlaufEnergiezentrale, die den Kreislauf antreibt
Inline im Vorlauf / Inline im RücklaufBeide Anschlusspunkte liegen auf derselben Leitung; die Anlage unterbricht sieZwischenpumpe, Abnehmer, der nur aus dem Vor- oder Rücklauf versorgt wird

Regeln für die Zuweisung:

  • Eine Energiezentrale muss mit Rücklauf → Vorlauf (oder Automatisch) angeschlossen sein.
  • Ein Abnehmer wird von Vorlauf nach Rücklauf durchströmt oder inline angeschlossen; inline wird er über seine Stichleitung an die gewählte Leitung angebunden.
  • Eine Verzweigung kann eine Anlage nur mit Inline-Anschluss tragen und muss dann genau zwei Rohre haben.
  • Eine Inline-Anlage muss ihre Druckdifferenz selbst aufbauen und braucht daher eine Pumpe.

Da der Anschluss zur Anlage gehört, kann ein Datenbankelement nicht gleichzeitig an einer Energiezentrale und an einer Verzweigung verwendet werden – legen Sie dafür eine Kopie mit passendem Anschluss an. Verstöße werden beim Erzeugen des Simulationsmodells und bei der Rohrdimensionierung als Fehler gemeldet.

Anlagen zuweisen (Kategorie Anlagen)

Die Kategorie Anlagen im Eigenschaften-Panel listet alle Anlagen des aktiven Netzes in einer Tabelle mit Farbe, Name und Anschluss; die Knoten in der Szene werden entsprechend eingefärbt.

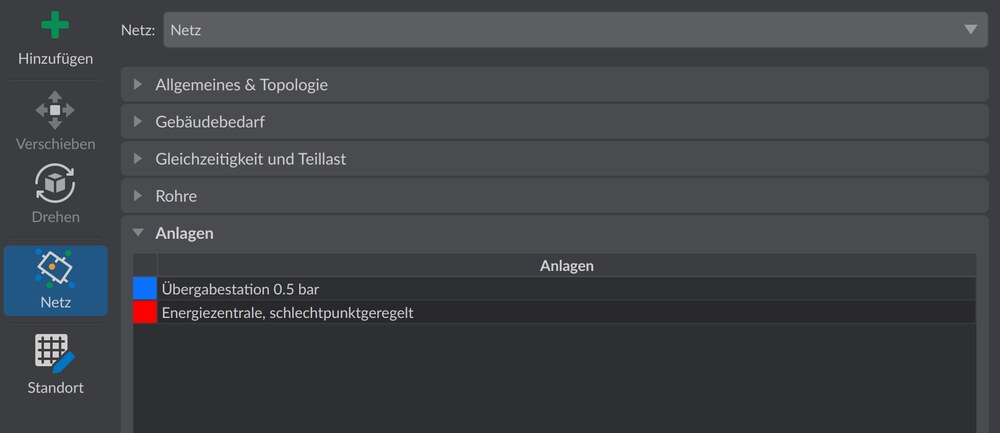

Eigenschaften-Panel mit der Kategorie Anlagen und der Anlagen-Tabelle
Kategorie Anlagen im Eigenschaften-Panel: Zuweisung und Verwaltung der Anlagen eines Netzes.
SchaltflächeFunktion
Bearbeiten…Öffnet die in der Tabelle gewählte Anlage zur Bearbeitung
Austausch…Tauscht die gewählte Anlage gegen eine andere Anlage aus
AuswählenWählt alle Abnehmer in der Szene aus, denen diese Anlage zugeordnet ist
Zuweisen aus DB…Weist den in der Szene ausgewählten Knoten eine Anlage aus der Datenbank zu
Zuweisen aus TabelleWeist den ausgewählten Knoten die in der Tabelle markierte Anlage zu
EntfernenEntfernt die Anlage von den ausgewählten Verzweigungen; nur sichtbar, wenn ausschließlich Verzweigungen ausgewählt sind
UmkehrenKehrt die Durchströmungsrichtung einer Inline-Anlage an einer Verzweigung um

Zum Zuweisen oder Bearbeiten muss zunächst ein Abnehmer, eine Energiezentrale oder eine Verzweigung in der Szene ausgewählt sein; unter Ausgewählt: wird die aktuell zugewiesene Anlage angezeigt, unter Anschluss: ihr Anschluss, sofern er nicht automatisch ist.

Bei einer Inline-Anlage an einer Verzweigung zeigt ein Pfeil neben der Verzweigung in der 3D-Szene, in welcher Richtung das Medium die Anlage durchströmt. Mit Umkehren wird die Richtung umgedreht; sie wird an der Verzweigung gespeichert und folgt danach nicht mehr der geschätzten Strömungsrichtung des Netzes.

Hinweise

  • Abnehmer und Energiezentralen benötigen immer eine Anlage; Verzweigungen nur, wenn dort eine Inline-Anlage (z. B. eine Zwischenpumpe) sitzen soll.
  • Da Anlagen Datenbankelemente sind, wirkt sich eine Änderung der Anlage auf alle Knoten aus, denen sie zugewiesen ist.

Wichtig für die Praxis

Weil eine Anlage an vielen Knoten hängt, ist jede Änderung eine globale Änderung. Wollen Sie nur einzelne Stationen anpassen (z. B. einen abweichenden Druckverlust an einer Teilmenge), legen Sie über die Kopierfunktion zuerst eine eigene Anlage an und weisen diese gezielt zu – sonst verstellen Sie unbeabsichtigt das ganze Netz.
