Reiter Gleichzeitigkeit und Teillast

Alle Bedienelemente des Netzeigenschaften-Reiters Gleichzeitigkeit und Teillast: Farbmodus, Gleichzeitigkeits- und Anzeigeeinstellungen, benutzerdefinierte Gleichzeitigkeit pro Rohr und Teillastanteil pro Abnehmer

Überblick

Der Reiter Gleichzeitigkeit und Teillast in den Netzeigenschaften stellt die Gleichzeitigkeitsergebnisse als Falschfarben im Netz dar, steuert die Berechnung und dient zum Bearbeiten der benutzerdefinierten Gleichzeitigkeit einzelner Rohre sowie des Teillastanteils einzelner Abnehmer. Das zugrunde liegende Rechenmodell beschreibt die Seite Gleichzeitigkeit und Teillast.

Aufruf

Die Schaltfläche Netz in der Werkzeugleiste der 3D-Ansicht öffnet die Netzeigenschaften; dort den Reiter Gleichzeitigkeit und Teillast wählen. Der Reiter ist eine durchgehende Seite mit fünf Bereichen: Farbmodus, Gleichzeitigkeitseinstellungen, Anzeigeeinstellungen, benutzerdefinierte Gleichzeitigkeit pro Rohr und Teillastanteil pro Abnehmer.

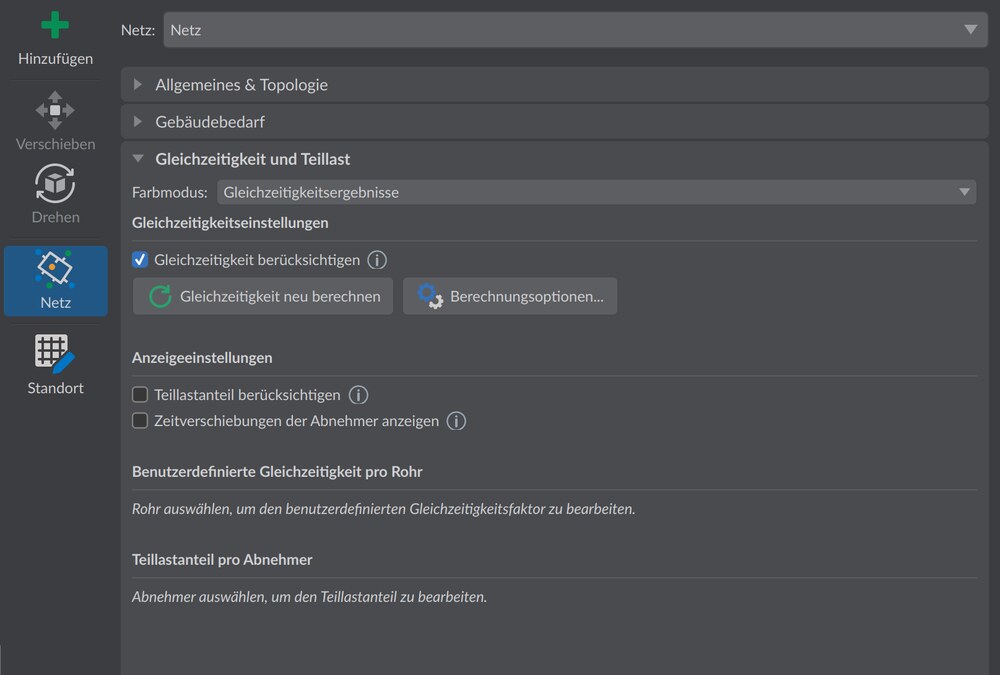

Netzeigenschaften-Reiter Gleichzeitigkeit und Teillast mit Farbmodus-Auswahl, Gleichzeitigkeits- und Anzeigeeinstellungen und den Auswahlhinweisen der beiden Bearbeitungsbereiche
Der Reiter Gleichzeitigkeit und Teillast in den Netzeigenschaften mit seinen fünf Bereichen: Farbmodus, Gleichzeitigkeitseinstellungen, Anzeigeeinstellungen sowie die beiden Bearbeitungsbereiche für Rohr und Abnehmer.

Farbmodus

Das Auswahlfeld Farbmodus: bestimmt ausschließlich, welche Größe farbig im Netz dargestellt wird – es blendet keine Eingabefelder ein oder aus.

EintragDarstellung
GleichzeitigkeitsergebnisseFärbt die Rohre nach ihrem erreichten Gleichzeitigkeitsfaktor (kontinuierliche Farbskala, Standard). Die Legende trägt den Titel Erreichte Gleichzeitigkeit bzw. Effektive Gleichzeitigkeit, wenn der Teillastanteil berücksichtigt wird
Benutzerdefinierte Gleichzeitigkeit pro RohrFärbt nur die Rohre, für die eine benutzerdefinierte Gleichzeitigkeit gesetzt ist (Legende Gleichzeitigkeitsfaktor)
Teillastanteil pro AbnehmerFärbt die Abnehmerknoten nach ihrem Teillastanteil (Legende Teillastanteil)

Hinweis: Der Farbmodus legt nur die Einfärbung fest. Ob die Bearbeitungsfelder für die benutzerdefinierte Gleichzeitigkeit oder den Teillastanteil erscheinen, hängt allein von der Auswahl in der 3D-Ansicht ab (Rohr bzw. Abnehmer), nicht vom Farbmodus – auch wenn zwei Einträge gleich benannt sind.

Gleichzeitigkeitseinstellungen

ElementBedeutung
Gleichzeitigkeit berücksichtigenAktiviert die Gleichzeitigkeit für das Netz. Erst dann fließen Zeitverschiebungen und reduzierte Bedarfe in Rohrdimensionierung, stationäre Berechnung und dynamische Simulation ein. Standard: inaktiv
Gleichzeitigkeit neu berechnenStartet die Berechnung direkt mit den zuletzt gespeicherten Einstellungen (bzw. den Standardwerten 6 h / 20 min / Ausgewogen), ohne den Einstellungsdialog zu öffnen. Ein Fortschrittsbalken zeigt den Verlauf
Berechnungsoptionen…Öffnet den Dialog Gleichzeitigkeitsberechnung, in dem sich Einstellungen und Ziel-Kurve ändern und die Berechnung mit Ergebnisanzeige durchführen lassen, siehe Gleichzeitigkeitsberechnung

Beide Schaltflächen sind nur bedienbar, wenn Gleichzeitigkeit berücksichtigen aktiviert ist. Eine Warnmeldung erscheint, solange keine gültigen Ergebnisse vorliegen:

ZustandMeldung (sinngemäß)
Keine ErgebnisseEs liegen keine Gleichzeitigkeitsergebnisse vor. Klicken Sie auf „Gleichzeitigkeit neu berechnen”.
VeraltetDie angezeigten Gleichzeitigkeitsergebnisse sind veraltet und passen möglicherweise nicht mehr zum aktuellen Netz.
UngültigDie gespeicherten Gleichzeitigkeitsergebnisse sind ungültig und können nicht angezeigt werden. Neu berechnen, um die Darstellung zu aktualisieren.

Anzeigeeinstellungen

Diese beiden Kontrollkästchen wirken nur auf die Darstellung. Sie sind ausschließlich im Farbmodus Gleichzeitigkeitsergebnisse bei aktivierter Gleichzeitigkeit und gültigen Ergebnissen bedienbar, andernfalls ausgegraut. Standard: beide inaktiv.

ElementBedeutung
Teillastanteil berücksichtigenMultipliziert die angezeigten Gleichzeitigkeitswerte mit dem leistungsgewichteten Teillastanteil jedes Rohres; die Legende wechselt von Erreichte Gleichzeitigkeit zu Effektive Gleichzeitigkeit
Zeitverschiebungen der Abnehmer anzeigenBeschriftet jeden Abnehmerknoten mit seiner optimierten Zeitverschiebung, z. B. +2.00 h oder -1.50 h. Positive Werte bedeuten Verzögerung, negative eine Vorverschiebung des Bedarfsprofils

Benutzerdefinierte Gleichzeitigkeit pro Rohr

Dieser Bereich erscheint, sobald ein oder mehrere Rohre des aktiven Netzes ausgewählt sind (ohne Auswahl steht dort der Hinweis Rohr auswählen, um den benutzerdefinierten Gleichzeitigkeitsfaktor zu bearbeiten.).

ElementBedeutung
Benutzerdefinierte Gleichzeitigkeit verwendenAktiviert für die ausgewählten Rohre einen festen Ziel-Gleichzeitigkeitsfaktor, der die globale Ziel-Kurve überschreibt. Standard: inaktiv
Gleichzeitigkeitsfaktor:Ziel-Gleichzeitigkeitsfaktor für die ausgewählten Rohre, Bereich 0,00 – 1,00, Schrittweite 0,05. Der Wert 1,00 bedeutet keine Gleichzeitigkeit (volle Spitzenlast). Nur bedienbar, wenn Benutzerdefinierte Gleichzeitigkeit verwenden aktiviert ist

Der Optimierer versucht dann, für diese Rohre den vorgegebenen Faktor statt des aus der Kurve abgeleiteten zu erreichen. Das ist sinnvoll, wenn die Standardkurve unrealistische Werte liefert, etwa bei einer Hauptleitung mit wenigen, ungewöhnlich großen Abnehmern.

In der Praxis:

Die Standardkurve unterstellt viele gleichartige Abnehmer und mindert deren Spitzen kräftig ab. Bei einer Hauptleitung mit nur wenigen, aber sehr großen Abnehmern (z. B. Industrie oder ein großes Wohnquartier an einem Strang) ist das oft zu optimistisch. Setzen Sie dort über Benutzerdefinierte Gleichzeitigkeit verwenden gezielt einen höheren, konservativeren Gleichzeitigkeitsfaktor – bis hin zu 1,00 für die volle Spitzenlast.

Teillastanteil pro Abnehmer

Dieser Bereich erscheint, sobald ein oder mehrere Abnehmerknoten ausgewählt sind (ohne Auswahl: Abnehmer auswählen, um den Teillastanteil zu bearbeiten.). Nur Übergabestationen sind bearbeitbar; Verteiler- oder Quellknoten werden übergangen.

ElementBedeutung
Teillastanteil:Anteil der Heizleistung, den der Abnehmer tatsächlich abruft, Bereich 0,00 – 1,00. Der Wert 1,00 entspricht der vollen Auslegungslast, kleinere Werte senken die angewandte Heizleistung in stationärer Berechnung und dynamischer Simulation. Standard: 1,00

Hinweise zur Bedienung

  • Eingaben werden auf alle ausgewählten Elemente übernommen und können rückgängig gemacht werden.
  • Bei Mehrfachauswahl mit unterschiedlichen Werten bleibt das Feld leer (bzw. das Kontrollkästchen zeigt einen Zwischenzustand); eine Eingabe vereinheitlicht dann alle ausgewählten Elemente.
  • Ohne Auswahl werden beide Hinweise gleichzeitig angezeigt; eine gemischte Auswahl aus Rohr und Abnehmer kann beide Bearbeitungsbereiche zeigen.
