Überblick
Die Übergabestation (District sub station) ist das detaillierte Abnehmermodell: ein Gegenstrom-Wärmeübertrager mit begrenzter Übertragungsleistung und realistischer Abbildung der Sekundärseite (Gebäudeheizung). Anders als der einfache Wärmetauscher kann sie den geforderten Wärmestrom nur liefern, wenn die Temperaturverhältnisse es zulassen – sie ist damit das richtige Modell für Unterversorgungsszenarien, abgesenkte Netztemperaturen und Netze mit gebäudespezifisch unterschiedlichen Spreizungen.
Funktionsweise
Übertragungsvermögen (UA-Wert)
Das Übertragungsvermögen der Station wird aus den Auslegungswerten bestimmt:
Die logarithmische Temperaturdifferenz im Auslegungspunkt ist der zentrale Qualitätsparameter der Station: Ein kleinerer Wert bedeutet einen größeren, effizienteren Wärmeübertrager – die Station kommt mit geringerem Temperaturabstand zwischen Netz und Gebäude aus und erreicht niedrigere Netz-Rücklauftemperaturen. Typische Werte moderner Stationen liegen bei 5–10 K.
Sind die Auslegungstemperaturen beider Seiten bekannt, lässt sich für den Gegenstrom-Wärmeübertrager direkt berechnen. Am warmen Ende steht der Netzvorlauf dem Gebäudevorlauf gegenüber, am kalten Ende der Netzrücklauf dem Gebäuderücklauf:
Beispiel: Netz 80/55 °C, Gebäudeheizung 70/50 °C ergibt und , also . Sind beide Temperaturdifferenzen gleich groß, ist .
Sekundärseite aus der Heizkurve
Die Sekundärseite (Gebäudeheizung) wird aus der Heizkurve des Gebäudes bestimmt:
- Sekundärer Vorlauf-Sollwert = Vorlauftemperatur der Heizkurve bei der aktuellen Außentemperatur (bei konstantem Gebäudebedarf: dessen konstanter Heizungs-Sollwert). Bei Trinkwarmwasser mit vordefinierten Zeitreihen wird er angehoben: im TWW-Bereitungsmodus In geplanten Zeitfenstern in den Ladefenstern auf die TWW-Vorlauftemperatur, im Modus Mit Pufferspeicher mit eigener TWW-Vorlauftemperatur je Stunde gewichtet nach Heiz- und Ladeenergie (siehe Gebäudebedarf im Detaileditor)
- Sekundäre Spreizung = Temperaturdifferenz der Heizkurve (bei konstantem Gebäudebedarf: dessen konstante Spreizung)
- Sekundärer Rücklauf:
- Sekundärer Massenstrom: mit dem um den Speicherterm korrigierten Soll-Wärmestrom (siehe Speicherverhalten)
Mit diesen Randbedingungen löst das Modell den Gegenstrom-Wärmeübertrager analytisch und liefert den tatsächlich übertragenen Wärmestrom sowie die Austrittstemperaturen beider Seiten. Der primärseitige Massenstrom wird von der Regelung des Abnehmers so eingestellt, dass der übertragene Wärmestrom dem Gebäudebedarf entspricht – soweit das Übertragungsvermögen und die Netzvorlauftemperatur es erlauben.
Primärseitige Regelung
In den eingebauten Anlagen sitzt vor der Station ein geregeltes Ventil, das auf die sekundäre Vorlauftemperatur regelt. Aus Netzvorlauftemperatur, Sollwärmestrom und Sekundärseite berechnet das Modell den dafür nötigen primären Massenstrom und gibt ihn dem Ventil als Sollwert vor. Der Sollwert wird in festen Zeitabständen neu bestimmt; sein Anstieg ist begrenzt, damit das Ventil nicht sprunghaft öffnet. Lässt sich der Sollwärmestrom auch mit dem zehnfachen Nennmassenstrom nicht erreichen (Netzvorlauf zu kalt), öffnet das Ventil vollständig – wie bei einer realen temperaturgeregelten Station. Ein Drosseln würde die Hausanschlussleitung weiter auskühlen lassen und die Station in der Unterversorgung festhalten.
Mindestmodulation
Das Modell unterstützt eine Mindestmodulation: Unterschreitet der geforderte Wärmestrom die Mindestleistung , überträgt die Station keine Wärme. Die Mindestmodulation ist derzeit in der Oberfläche nicht einstellbar; der Standardwert ist 0, d. h. es gibt keine Mindestleistung.
Speicherverhalten
Das Modell führt einen internen Speicherterm , der die Differenz zwischen gelieferter und geforderter Wärme über die Zeit aufsummiert:
Ein negativer Wert ist ein Lieferrückstand, ein positiver ein Lieferüberschuss. Der Speicherstand korrigiert den Soll-Wärmestrom, mit dem die Station betrieben wird:
Ein Rückstand erhöht also den Sollwert, ein Überschuss senkt ihn – die aufgelaufene Energiedifferenz wird mit einer Zeitkonstante von rund 1000 s (≈ 17 Minuten) wieder abgebaut. Der Speicherterm wird alle 60 s fortgeschrieben und ist nicht begrenzt: Eine lang anhaltende Unterversorgung führt zu einer entsprechend langen Nachholphase.
Physikalisch bildet der Speicherterm die thermische Trägheit des Gebäudes ab: Kurze Unterbrechungen – etwa kurzzeitig zu geringe Vorlauftemperaturen – gehen nicht als Energie verloren, sondern werden anschließend nachgeliefert, sobald die Bedingungen es zulassen. Über längere Zeiträume stimmt die gelieferte Energiesumme dadurch mit dem Bedarfsprofil überein. Der aktuelle Speicherstand ist als Ausgabegröße StoredHeatingEnergy verfügbar. Kann der Rückstand wegen unzureichender Netzvorlauftemperatur nicht mehr abgebaut werden, zeigt sich das in den Wärmedefizit-Ausgaben.
Parameter

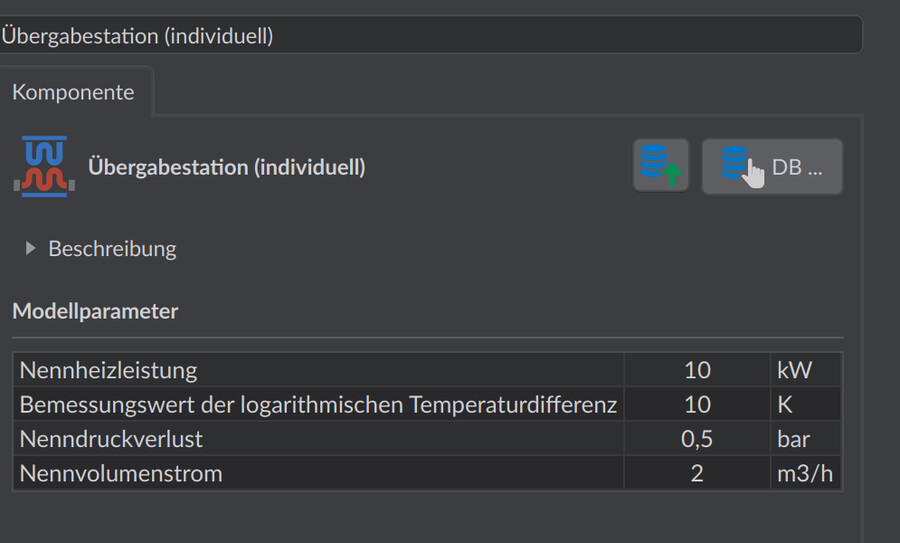

| Parameter | Einheit | Standard | Bedeutung |
|---|---|---|---|
| Nennheizleistung | kW | 10 | Auslegungsleistung der Station; bei der dimensionierten Variante automatisch = Anschlussleistung des Gebäudes |
| Bemessungswert der logarithmischen Temperaturdifferenz | K | 5 | Auslegungswert für die UA-Wert-Bestimmung |
| Nennvolumenstrom | m³/h | 2 | Bezugsvolumenstrom für den Druckverlust; dimensionierte Variante: automatisch aus der Anschlussleistung |
| Nenndruckverlust | bar | 0,5 | Druckverlust beim Nennvolumenstrom (quadratische Skalierung) |
Bei der dimensionierten Variante sind nur Nenndruckverlust und Bemessungswert der logarithmischen Temperaturdifferenz einzugeben. Das Fluidvolumen der Station beträgt 10 L und ist in der Oberfläche nicht editierbar; kleinere Werte aus älteren Projekten werden beim Öffnen auf 10 L angehoben. Der Modulationsgrad ist ebenfalls fest (0, siehe oben).
Einsatz im Projekt
Die Übergabestation wird auf drei Wegen eingesetzt:
| Weg | Aufbau |
|---|---|
| Eingebaute Anlage Hausübergabestation | Geregeltes Ventil (Regelung auf die sekundäre Vorlauftemperatur) und dimensionierte Übergabestation |
| Eingebaute Anlage Hausübergabestation mit Bypass | Wie oben, zusätzlich ein thermostatischer Bypass parallel zu Ventil und Station |
| Vereinfachter Abnehmer mit Modelltyp: Detailliert (Regelung auf sekundäre Vorlauftemperatur) | Erzeugt intern dieselbe Schaltung; das Kontrollkästchen Thermostatischer Bypass ergänzt den Bypass |
Der thermostatische Bypass hält die Hausanschlussleitung bei geringer Abnahme warm: Das Bypassventil öffnet, sobald die Eintrittstemperatur unter 50 °C fällt, und ist bei 46 °C ganz offen. Das Ventil und seine Regelung sind unter Druckverluste & Armaturen und Regler beschrieben, die Wahl zwischen den Abnehmermodellen unter Modellwahl für Abnehmer.
Verhalten bei Unterversorgung
Sinkt die Netzvorlauftemperatur, sinkt das treibende Temperaturgefälle im Wärmeübertrager – die Station kann den Gebäudebedarf dann auch bei erhöhtem primärseitigem Massenstrom nicht mehr vollständig decken. Der übertragene Wärmestrom geht physikalisch begründet zurück, statt wie beim einfachen Wärmetauscher unverändert entnommen zu werden.
Anhaltende Defizite werden als Ausgabegrößen ausgewiesen:
| Größe | Bedeutung |
|---|---|
| RequiredBuildingHeatFlux | Vom Gebäude geforderter Wärmestrom |
| HeatDeficitAbsolute | Nicht lieferbarer Wärmestrom [kW], als Zeitmittel, sobald die Lieferung länger als 30 Minuten unter 95 % der Anforderung liegt; ausgewertet nur, solange der geforderte Wärmestrom 10 % der Nennheizleistung (und die Mindestleistung) übersteigt |
| HeatDeficitRelative | Defizit bezogen auf die Nennheizleistung |
| OutletTemperatureSecondary / -Setpoint | Erreichte vs. geforderte sekundäre Vorlauftemperatur |
| InletTemperatureSecondary | Sekundäre Rücklauftemperatur |
| StoredHeatingEnergy | Stand des internen Speicherterms [kWh]: aufgelaufene Differenz zwischen gelieferter und geforderter Wärme |
| TemperatureDifference | Primärseitige Temperaturdifferenz (Eintritt minus Austritt); bei stillstehender Station (übertragene Leistung unter 1 W) 0 |
Worauf Sie achten müssen: Heizkurve und Netzvorlauftemperatur
Das Modell steht und fällt mit einer korrekt eingestellten Heizkurve je Gebäude – sie definiert den sekundären Sollwert, gegen den der Wärmeübertrager arbeitet:
- Die Netzvorlauftemperatur muss über dem sekundären Vorlauf-Sollwert liegen – und zwar um mindestens die Größenordnung der logarithmischen Auslegungs-Temperaturdifferenz. Fordert die Heizkurve z. B. 70 °C bei −12 °C Außentemperatur, das Netz liefert aber nur 72 °C, kann eine mit ausgelegte Station den Bedarf nicht decken: Es entsteht ein dauerhaftes Defizit, das nicht am Netz, sondern an der Parametrierung liegt.
- Prüfen Sie nach der Simulation die Größen HeatDeficitAbsolute und OutletTemperatureSecondary gegen den Sollwert: systematische Abweichungen schon bei milden Außentemperaturen deuten auf eine unpassende Heizkurve hin, Abweichungen nur an den kältesten Tagen auf ein tatsächliches Kapazitäts- oder Temperaturproblem des Netzes.
- Eine zu optimistisch (klein) gewählte logarithmische Temperaturdifferenz täuscht einen zu leistungsfähigen Übertrager vor – verwenden Sie Datenblattwerte der geplanten Stationen, wo verfügbar.
