Falschfarben-Darstellung
Temperaturen, Volumenströme und Druckverluste der Netzsimulation als Falschfarben direkt in der 3D-Szene darstellen
VICUS Districts Seite 1 von 4 im Kapitel
Überblick
Die Falschfarben-Darstellung färbt das Wärmenetz in der 3D-Szene nach den Ergebnissen der dynamischen Simulation ein: Temperatur, Volumenstrom, Druck oder Wärmeverlust jeder Trasse werden über eine Farbskala visualisiert – wahlweise für Vorlauf oder Rücklauf, zu jedem Ausgabezeitpunkt der Simulation. Ebenso lassen sich die Abnehmer nach Wärmestrom, Druck oder Temperatur einfärben. Größen mit Strömungsbezug zeigen zusätzlich Pfeile in Fließrichtung; Rohrdurchmesser und Abnehmerkugeln können mit dem Wert skaliert werden. Mehrere Konfigurationen lassen sich als benannte Ansichten speichern und mit dem Projekt ablegen.
Aufruf
Schaltfläche Ergebnisse in der Haupt-Werkzeugleiste, dann in der vertikalen Werkzeugleiste rechts neben der 3D-Szene
Falschfarben. Voraussetzung ist eine durchgeführte Simulation; die Ergebnisdateien liegen im Ordner
<Projektname>/results/ neben der Projektdatei.
Die Ansicht zeigt die Ergebnisse des aktiven Netzes. Welches Netz das ist, wählen Sie in der Statuszeile über der Seite unter Netz:; dort lesen Sie mit Ergebnisse neu laden auch geänderte Ergebnisdateien neu ein (siehe Liniendiagramme).
Konfigurierte Ansichten
Die Tabelle Konfigurierte Ansichten listet alle gespeicherten Falschfarben-Konfigurationen mit den Spalten Größe, Einheit und Zeitpunkt. Ein Doppelklick auf eine Ansicht liest die Ergebnisdaten ein und stellt sie in der Szene dar. Das Statussymbol vor jeder Ansicht zeigt, ob der Datencache aktuell ist, ob Ergebnisdateien vorliegen, die per Doppelklick eingelesen werden, oder ob die erforderliche Datei noch nicht oder nicht mehr verfügbar ist.
Über die Schaltflächen oberhalb der Tabelle verwalten Sie die Ansichten:
| Schaltfläche | Funktion |
|---|---|
| Eine neue konfigurierte Ansicht aus einer Vorlage hinzufügen | |
| Ausgewählte Ansicht mit der aktuellen Konfiguration aktualisieren | |
| Aktuelle Konfiguration in eine neue Ansicht kopieren | |
| Ausgewählte konfigurierte Ansicht entfernen | |
| Standarddiagramme erstellen | Fehlende Standardansichten für das aktive Netz hinzufügen |
Weicht die aktuelle Einstellung von der gespeicherten Ansicht ab, erscheint der Hinweis Konfiguration unterscheidet sich von gespeicherter Ansicht. Alle Ansichten werden mit dem Projekt gespeichert.
Beim ersten Simulationsstart eines Netzes legt VICUS Districts – sofern die netzbezogenen Standardausgaben aktiv sind und für das Netz noch keine Ansichten existieren – sieben Standardansichten an: Vorlauf - Temperatur, Rücklauf - Temperatur, Vorlauf - Betriebsdruck (inkl. Höhe), Vorlauf - Volumenstrom, Vorlauf - Druckgradient, Vorlauf - Geschwindigkeit und Abnehmer - Wärmestrom.
Neue Ansicht anlegen

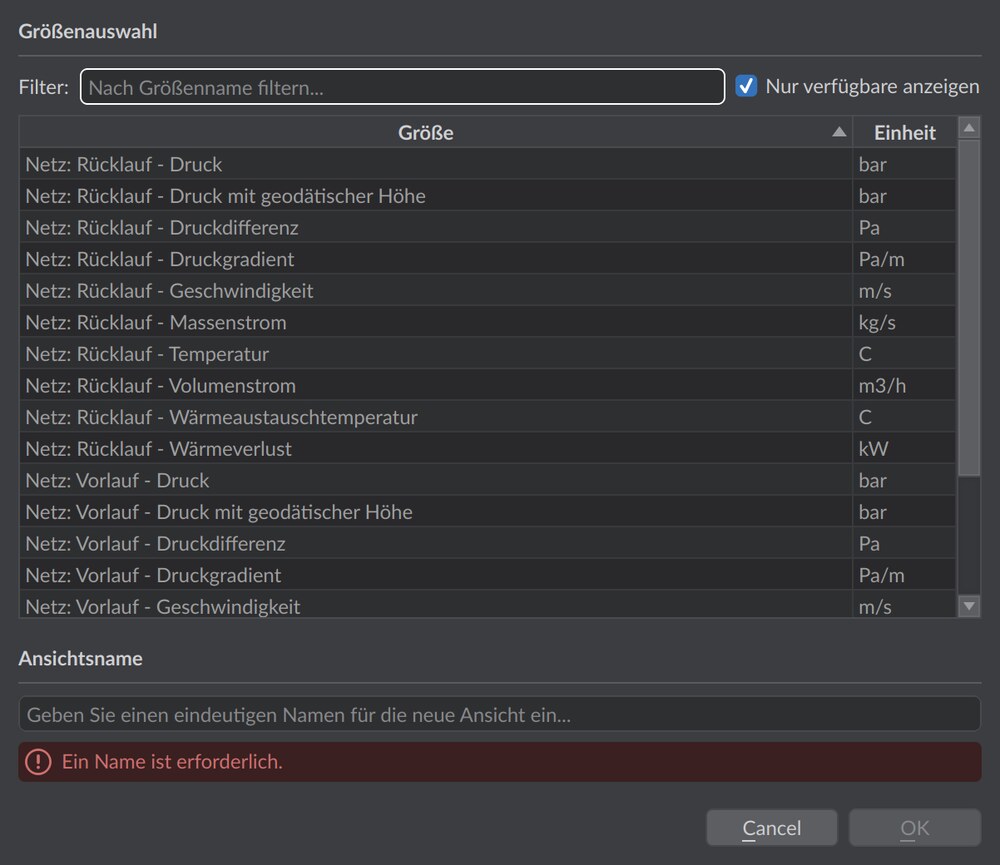

Die Schaltfläche + öffnet den Dialog Neue Falschfarben-Ansicht erstellen. In der Größenauswahl filtern Sie die verfügbaren Größen über das Feld Nach Größenname filtern… oder blenden mit Nur verfügbare anzeigen alle Größen aus, für die keine Ergebnisdatei vorliegt. Unter Ansichtsname vergeben Sie einen eindeutigen Namen. Welche Größen verfügbar sind, hängt von den in der Simulation geschriebenen Ausgaben ab. Angeboten werden nur die Größen des aktiven Netzes; der Name der neuen Ansicht wird aus der Größe vorgeschlagen. Neue Ansichten starten mit Lokal Min/Max und übernehmen den aktuellen Zeitpunkt.

Die Rohrgrößen existieren getrennt für Vorlauf und Rücklauf (z. B. Vorlauf - Temperatur, Rücklauf - Temperatur):
| Größe | Einheit | Darstellung |
|---|---|---|
| Massenstrom | kg/s | Rohrfärbung mit Strömungspfeilen, Rohrdurchmesser mit dem Wert skaliert |
| Volumenstrom | m³/h | Rohrfärbung mit Strömungspfeilen, Rohrdurchmesser mit dem Wert skaliert |
| Geschwindigkeit | m/s | Rohrfärbung mit Strömungspfeilen, Rohrdurchmesser mit dem Wert skaliert |
| Druckverlust | Pa | Rohrfärbung (Absolutwerte) |
| Druckgradient | Pa/m | Rohrfärbung |
| Druck ohne Höhe | bar | Rohrfärbung; der Überdruck ohne den geodätischen Anteil |
| Betriebsdruck (inkl. Höhe) | bar | Rohrfärbung; der Überdruck einschließlich des geodätischen Anteils |
| Drucküberschreitung | bar | Rohrfärbung; Betrag, um den die Nenndruckstufe des Rohres überschritten wird |
| Temperatur | °C | Rohrfärbung |
| Wärmeaustauschtemperatur | °C | Rohrfärbung |
| Wärmeverlust | kW | Rohrfärbung (Absolutwerte) |
| Wärmeverlust pro Länge | W/m | Rohrfärbung (Absolutwerte) |
Bei Druck-, Temperatur- und Durchflussgrößen werden zusätzlich die Netzknoten in der Farbe des zugehörigen Rohrwerts eingefärbt.
Die Abnehmergrößen färben die Abnehmerknoten ein:
| Größe | Einheit | Darstellung |
|---|---|---|
| Abnehmer - Wärmestrom | kW | Knotenfärbung (Absolutwerte) |
| Abnehmer - Druckverlust | bar | Knotenfärbung (Absolutwerte); Differenz zwischen Ein- und Austritt |
| Abnehmer - Betriebsdruck Eintritt (inkl. Höhe) / Abnehmer - Betriebsdruck Austritt (inkl. Höhe) | bar | Knotenfärbung |
| Abnehmer - Temperaturdifferenz | K | Knotenfärbung (Absolutwerte); Differenz zwischen Ein- und Austritt |
| Abnehmer - Eintrittstemperatur / Abnehmer - Austrittstemperatur | °C | Knotenfärbung |
Farbskala und Wertebereich
| Option | Bedeutung |
|---|---|
| Farbskala | Auswahl der Farbverlaufsskala für die Einfärbung |
| Bereich: Min / Max | Unterer und oberer Grenzwert der Farbskala, in der Einheit der dargestellten Größe |
| Ausblenden wenn: < / > | Objekte, deren Wert unter bzw. über dem Schwellenwert liegt, werden in der Szene ausgeblendet |
| Bereich festlegen: Lokal Min/Max | Setzt den Bereich auf Minimum/Maximum des aktuellen Zeitpunkts. Solange die Schaltfläche aktiv ist, folgt der Bereich dem Zeitregler. Standard für neue Ansichten. |
| Bereich festlegen: Global Min/Max | Setzt den Bereich auf Minimum/Maximum der gesamten Zeitreihe |
| Dynamische Größen: Rohre | Skaliert die Rohrdurchmesser in der Szene mit dem angezeigten Wert (nicht bei Abnehmergrößen) |
| Dynamische Größen: Abnehmer | Skaliert die Kugeln der Abnehmer mit dem angezeigten Wert (bei Abnehmergrößen sowie bei Druck-, Temperatur- und Durchflussgrößen der Rohre) |
Bei Netzgrößen heißt der Bereich Farbskala und Größen. Die zugehörige Farblegende wird in der 3D-Szene eingeblendet.
Zeitpunkt und Animation
Der Zeitregler unterhalb der Einstellungen wählt den dargestellten Zeitpunkt aus den Ausgabezeitpunkten der Simulation. Angezeigt werden Datum und Uhrzeit sowie die relative Zeit seit Simulationsbeginn in h. Mit der Wiedergabe-Schaltfläche läuft die Darstellung als Animation über die Zeitreihe, deren Geschwindigkeit einstellbar ist; die Schaltflächen links und rechts davon gehen je einen Zeitpunkt zurück bzw. vor. Die Zeit in h lässt sich auch direkt eingeben – sie wird mit Eingabetaste oder beim Verlassen des Feldes übernommen.
Analysewerkzeuge
Der Bereich Analyse unterstützt die gezielte Auswertung:
| Funktion | Bedeutung |
|---|---|
| Springe zu Zeit: auf Maximalwert / auf Minimalwert | Springt zum Zeitpunkt des größten bzw. kleinsten Werts der gesamten Zeitreihe |
| Objekt finden: mit Maximalwert / mit Minimalwert | Markiert das Objekt mit dem größten bzw. kleinsten Wert zum aktuellen Zeitpunkt |
| Aktuelle Auswahl: | Zeigt den Zahlenwert des in der Szene ausgewählten Objekts zum aktuellen Zeitpunkt |
Hinweise
- Wurde das Projekt nach dem Simulationslauf geändert oder liegen neuere Ergebnisdateien vor, zeigt das Statussymbol der Ansicht dies an – die Daten lassen sich per Doppelklick neu laden.
- Druckverlust, Wärmeverlust und die Differenzgrößen der Abnehmer werden als Absolutwerte dargestellt, damit Vor- und Rücklauf vergleichbar eingefärbt werden.
- Eingabegrößen der Abnehmer wie Trinkwarmwasser-Modus und -Anteil, Speichervolumen oder Volllaststunden sind keine Simulationsergebnisse; sie stehen als Färbemodi in den Eigenschaften der Netzknoten bzw. der Gleichzeitigkeit zur Verfügung.
Praxis-Tipp
Für die Netzbeurteilung sind die Extremzeitpunkte am aussagekräftigsten. Mit Springe zu Zeit: auf Maximalwert finden Sie sofort die Auslegungssituation – etwa den kältesten Betriebspunkt oder die höchste Druckdifferenz –, und Objekt finden: mit Maximalwert markiert direkt die kritische Trasse. Nutzen Sie Global Min/Max für den Wertebereich, damit die Farbskala über die ganze Animation hinweg vergleichbar bleibt.
