Netzmodell und Begriffe
Datenmodell eines Wärmenetzes in VICUS Districts: Knotentypen, Trassen, Vor-/Rücklauf-Logik und die Eigenschafts-Reiter des Netz-Panels
Überblick
Ein Wärmenetz wird in VICUS Districts als Graph aus Knoten und Trassen (Kanten) modelliert. Knoten sind Abnehmer, Rohrfittinge oder Energiezentralen; Trassen verbinden die Knoten und tragen die Rohrzuweisung. Auf diesem Modell arbeiten alle weiteren Werkzeuge: Rohrdimensionierung, stationäre Berechnung und dynamische Simulation.
Knotentypen
Jeder Netzknoten hat genau einen der drei Typen:
| Typ | Englisches Keyword | Bedeutung |
|---|---|---|
| Übergabestation | SubStation | Anschlussknoten eines Gebäudes bzw. Abnehmers. Trägt den Wärmebedarf (Anschlussleistung), der für die Rohrdimensionierung und Simulation verwendet wird. |
| Mixer | Mixer | Verzweigungs- oder Zwischenknoten im Trassenverlauf (Rohrfitting), z. B. an Abzweigen und Richtungswechseln. Trägt keinen Wärmebedarf. |
| Quelle | Source | Energiezentrale bzw. Einspeiseknoten. Hier wird die Wärme erzeugt oder eingespeist; einer Quelle können Anlagenkomponenten wie Pumpen und Wärmeerzeuger zugewiesen werden. |
Farb-Legende
Im Reiter Allgemeines & Topologie des Netz-Panels zeigt die Gruppe Legende die Darstellungsfarben und erlaubt deren Anpassung:
| Legendeneintrag | Objekt |
|---|---|
| Rohre | Trassen (Kanten) |
| Abnehmer | Verbraucherknoten des Netzes |
| Energiezentrale | Knoten vom Typ Quelle |
| Mixer | Knoten vom Typ Mixer |
Trassen und Rohrzuweisung
Eine Trasse (Kante) verbindet zwei Knoten und referenziert ein Rohr aus der Rohrdatenbank. Die Trassenlänge ergibt sich aus der Geometrie. Rohre können manuell zugewiesen oder automatisch dimensioniert werden.
Vor-/Rücklauf-Logik: Jede Trasse wird in der Szene nur einmal gezeichnet, repräsentiert aber das Rohrpaar aus Vor- und Rücklauf. Beim Export in das Simulationsmodell werden daraus automatisch Vor- und Rücklaufleitung erzeugt. Zusätzlich besitzt jede Trasse das Attribut Automatisch erzeugte Verbindungen zulassen: Nur an solchen Trassen dürfen Abnehmer durch die automatische Verbindungsfunktion angeschlossen werden – Hausanschlussleitungen lassen sich damit von Verteilleitungen unterscheiden.
Netz-Statistiken

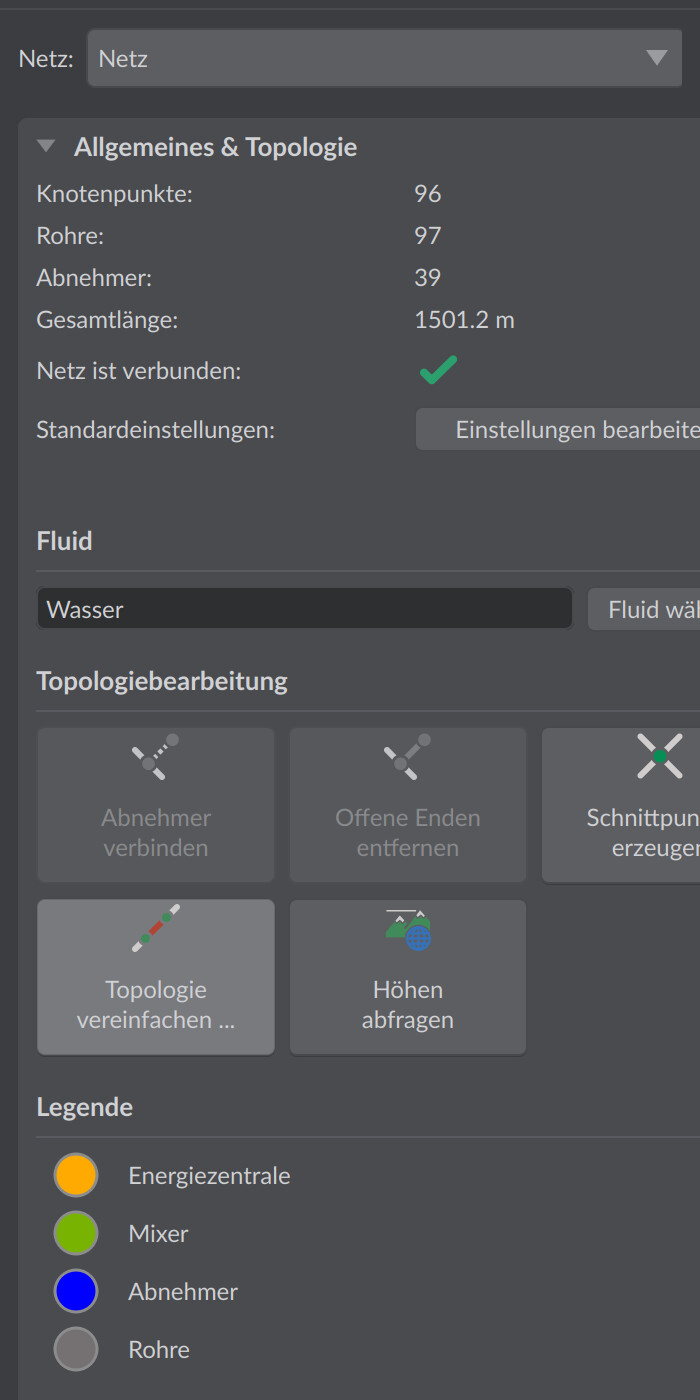

Der Reiter Allgemeines & Topologie zeigt Kennzahlen des aktiven Netzes:
| Anzeige | Bedeutung |
|---|---|
| Knotenpunkte: | Anzahl aller Knoten |
| Rohre: | Anzahl der Trassen |
| Abnehmer: | Anzahl der Abnehmerknoten |
| Gesamtlänge: | Summe aller Trassenlängen in m |
| Netz ist verbunden: | Häkchen, wenn alle Knoten und Trassen einen zusammenhängenden Graphen bilden. Andernfalls erscheinen die Option Netzwerkteile anzeigen (färbt jeden zusammenhängenden Teilgraphen unterschiedlich ein) und die Schaltfläche Netzwerkteile finden. |
Ein nicht verbundenes Netz kann nicht sinnvoll berechnet werden – prüfen Sie diese Anzeige vor Dimensionierung und Simulation.
Wichtig für die Praxis:
Machen Sie die Anzeige Netz ist verbunden: zu Ihrem festen Kontrollschritt, bevor Sie dimensionieren oder simulieren. Fehlt das Häkchen, liegt fast immer eine nicht ganz geschlossene Trasse oder ein nicht gefangener Knoten vor. Mit Netzwerkteile anzeigen färben Sie jeden zusammenhängenden Teilgraphen ein und finden die Trennstelle schnell – oft genügt es, zwei Knoten mit aktivem Objektfang neu zu verbinden.
Eigenschafts-Reiter des Netz-Panels
Das Netz-Panel rechts gliedert sich in sechs Reiter:
| Reiter | Inhalt |
|---|---|
| Allgemeines & Topologie | Netz-Statistiken, Standardeinstellungen, Fluid, Topologie-Werkzeuge (Abnehmer verbinden, offene Enden entfernen, Schnittpunkte erzeugen, Topologie vereinfachen, Höhendaten abfragen) und Legende. Siehe Topologie-Werkzeuge und Netz-Einstellungen. |
| Gebäudebedarf | Eigenschaften der Übergabestationen: Anschlussleistung bzw. Bedarfszeitreihen der Gebäude. Siehe Gebäudebedarfe. |
| Gleichzeitigkeit und Teillast | Gleichzeitigkeitsfaktor des Netzes und Teillastannahmen für die Dimensionierung. Siehe Gleichzeitigkeit. |
| Rohre | Rohrzuweisung der ausgewählten Trassen, Rohreigenschaften, Rohrfittinge und Zugriff auf die Dimensionierung. Siehe Rohrdimensionierung durchführen. |
| Anlagen | Anlagenkonfiguration an Quell- und Abnehmerknoten (Pumpen, Wärmeerzeuger, Übergabestationen). Siehe Anlagen-Konzept. |
| Wärmeaustausch über Rohre | Wärmeaustausch der Rohre mit der Umgebung, z. B. Erdreichmodell für erdverlegte Leitungen. Siehe Wärmeaustausch-Typen. |
Oberhalb der Reiter wählt die Combobox Netz: das aktive Netz aus – relevant, sobald das Projekt mehrere Netze enthält.
