Gebäudebedarfe bearbeiten

Bedarfsmodelle der Abnehmer definieren, im Tabellen-Editor bearbeiten, aus Zwischenablage, Excel- oder Textdatei importieren und exportieren

VICUS Districts Seite 2 von 3 im Kapitel

Überblick

Das Bedarfsmodell eines Abnehmers legt fest, wie sein Heizbedarf (und optional Kühl- und Trinkwarmwasserbedarf) beschrieben wird: konstant, aus vordefinierten Profilen nach Gebäudetyp oder aus eigenen Zeitreihen. Die Bearbeitung erfolgt einzeln im Reiter Gebäudebedarf der Netzeigenschaften oder für alle Abnehmer gemeinsam im Tabellen-Editor mit Import- und Exportfunktionen.

Aufruf

  • Menü Netzwerk › Gebäudebedarfe bearbeiten … öffnet den Tabellen-Editor
  • alternativ die Schaltfläche Gebäudebedarfstabelle … im Reiter Gebäudebedarf der Netzeigenschaften
  • einzelne Abnehmer: Abnehmerknoten in der 3D-Ansicht auswählen, die Bedarfseigenschaften erscheinen im Reiter Gebäudebedarf, siehe Abnehmer und Anschlussleistung

Bedarfsmodelle

Das Auswahlfeld Bedarfsmodell: bietet vier Modelltypen:

ModelltypBeschreibung
Konstanter BedarfZeitlich konstante Last, definiert über Heizlast: [kW], Vorlauftemperatur Sekundärseite: [°C] und Temperaturdifferenz Sekundärseite: [K]
Vordefinierte ZeitreihenBedarfsprofil wird aus Gebäudetyp und Kennwerten generiert; Parameter über Bedarfsparameter bearbeiten …, die resultierende Kurve wird als Diagramm angezeigt
Benutzerdefinierte Zeitreihen aus WertenEigene Zeitreihe direkt als Wertetabelle (Zeit [h] / Wärmebedarf [kW]); Kopfzeile für Import kopieren und Aus Zwischenablage einfügen erleichtern den Datenaustausch mit Tabellenkalkulationen
Benutzerdefinierte Zeitreihen aus DateiVerweis auf eine TSV- oder CSV-Datei (Datei:); bei mehreren Datenspalten wird die gewünschte Spalte unter Spalte in Datendatei auswählen gewählt (Aufbau des Formats siehe TSV-Dateien)

Bei den vordefinierten Zeitreihen fasst eine Übersicht die Bedarfsparameter zusammen, u. a. Gebäudetyp, Heizkurve, max. Heizleistung, jährliche Heizenergie, spezifischer Heizbedarf, Volllaststunden sowie Kühl- und Trinkwarmwasser-Kennwerte (Bereitungsmodus, TWW-Energie und -Anteil, Speicherparameter). Verfügbare Gebäudetypen: Einfamilienhaus, Mehrfamilienhaus, Bürogebäude, Pflegeheim, Einzelhandelsgebäude, Hotel, Kindertagesstätte / Kindergarten, Krankenhaus, Kantine, Schule, Sporthalle.

Für Trinkwarmwasser stehen drei Bereitungsmodi zur Wahl; ausführlich beschrieben sind sie unter Gebäudebedarf im Detaileditor:

TWW-BereitungsmodusVerhalten
Mit Pufferspeicher (Standard)Ein Thermostat lädt einen TWW-Speicher nach, aus dem Zapfung und Zirkulation entnommen werden; die Ladung läuft parallel zur Heizung oder mit Vorrang. Die Vorlauftemperatur folgt der Heizkurve, optional gewichtet mit einer eigenen TWW-Vorlauftemperatur
In geplanten ZeitfensternVereinfachte koordinierte Speicherladung: TWW wird in zwei Bereitungsfenstern pro Tag (02:00–04:00 und, als Überlauf, 12:00–14:00) mit der TWW-Spitzenleistung erzeugt; die geforderte Warmwasser-Vorlauftemperatur: [°C] wird berücksichtigt
Zusätzlich zur HeizungEinfaches Modell: das skalierte TWW-Profil wird zum Heizprofil addiert, ohne Speicher, Bereitungsfenster oder separate TWW-Vorlauftemperatur

Mehrere Abnehmer gemeinsam bearbeiten

Sind mehrere Abnehmer mit vordefinierten Zeitreihen ausgewählt, zeigt der Reiter Gebäudebedarf unter Bedarfsparameter die gemeinsamen Einstellungen. Eine Änderung wird nur für diese eine Einstellung auf alle ausgewählten Abnehmer übertragen, die übrigen Werte der Abnehmer bleiben erhalten:

ElementBedeutung
Gebäudetyp:Wechselt den Gebäudetyp ohne Rückfrage; die maximale Heizleistung bleibt erhalten, der Heizenergiebedarf wird aus der neuen Profilform bestimmt, Kühl- und TWW-Werte werden auf die flächenbezogenen Standardwerte des neuen Typs gesetzt
Heizkurve:Weist allen ausgewählten Abnehmern eine Heizkurve zu
Mit Kühlbedarf / Mit TrinkwarmwasserbedarfSchalten die Bedarfsanteile ein oder aus (Standard: Kühlung aus, TWW an)
Trinkwarmwasser-Erzeugungsmodus:TWW-Bereitungsmodus
Speicherladung:, Zirkulationsanteil am TWW-Bedarf:, Eigene TWW-Vorlauftemperatur:, Automatische SpeichergrößeNur sichtbar, wenn alle ausgewählten Abnehmer TWW im Modus Mit Pufferspeicher verwenden
Verhältnis TWW-/Heizleistung:Nur sichtbar, wenn alle ausgewählten Abnehmer TWW im Modus In geplanten Zeitfenstern verwenden
Warmwasser-Vorlauftemperatur:Bearbeitbar, wenn alle ausgewählten Abnehmer TWW in den Modi In geplanten Zeitfenstern oder Mit Pufferspeicher verwenden, bei Pufferspeicher nur mit eigener TWW-Vorlauftemperatur

Haben die ausgewählten Abnehmer unterschiedliche Werte, zeigen Kontrollkästchen einen Zwischenzustand und Auswahlfelder bleiben leer. Die Schaltfläche Alle Bedarfsparameter bearbeiten … öffnet den Detaileditor, der dagegen alle Werte gemeinsam überschreibt.

Heizkurve

Über Heizkurve: wird jedem Abnehmer eine Heizkurve aus der Projektdatenbank zugewiesen. Sie legt fest, wie sich die sekundärseitige Vorlauftemperatur mit der Außentemperatur ändert; dieselbe Kurve kann auf mehreren Abnehmern wiederverwendet werden. Der Farbmodus Heizkurve im Reiter Gebäudebedarf zeigt die Zuweisungen im Netz.

Für die Simulation können die Bedarfsprofile der Abnehmer zusätzlich energieerhaltend geglättet werden, siehe Simulationseinstellungen.

Tabellen-Editor

Der Dialog Gebäudebedarfe editieren zeigt alle Abnehmer des aktiven Netzes in vier Reitern:

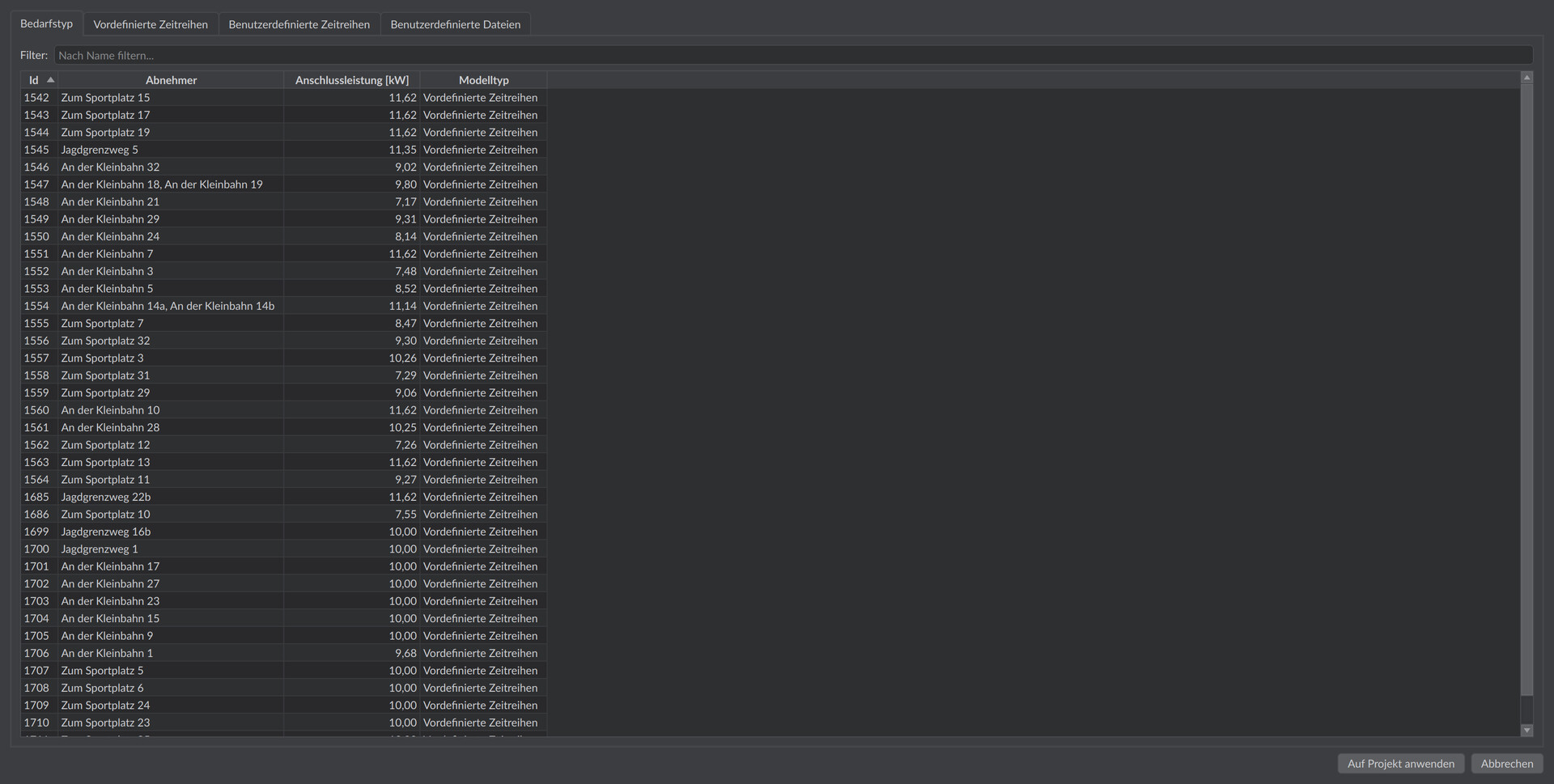

Dialog Gebäudebedarfe editieren mit vier Reitern und der Abnehmer-Tabelle
Der Tabellen-Editor »Gebäudebedarfe editieren«, Reiter Bedarfstyp: alle Abnehmer mit Anschlussleistung und Modelltyp, Filterfeld und Reiter für die Bedarfsmodelle
ReiterInhalt
BedarfstypÜbersicht mit den Spalten Id, Abnehmer, Anschlussleistung [kW] und Modelltyp; Name, Anschlussleistung und Modelltyp sind direkt editierbar; Eingabefeld Filter: filtert nach Namen
Vordefinierte ZeitreihenParametertabelle mit den Spalten Id, Abnehmer, Anschlussleistung [kW], Gebäudetyp, Nutzfläche [m²], Heizlast [kW], Wärmebedarf [kWh/a], Heizkurve, Warmwasser verwenden, TWW-Bereitungsmodus, Energiebedarf für Warmwasser [kWh], Warmwasser-Vorlauftemperatur [C], Verhältnis TWW-/Heizleistung [-], TWW-Zirkulationsanteil [%], TWW-Speichergröße automatisch, TWW-Speichervolumen [L], TWW-Ladevorrang, Eigene TWW-Vorlauftemperatur, Kühlung verwenden, Kühlleistung [kW], Kühlenergiebedarf [kWh/a]
Benutzerdefinierte ZeitreihenSpalten Id, Abnehmer, Zeiteinheit, Anzahl der Daten; Vorhandene Werte entfernen löscht die gespeicherten Zeitreihen
Benutzerdefinierte DateienSpalten Id, Abnehmer, Dateipfad; Vorhandene Dateiverweise entfernen löscht die Dateizuordnungen

Die Reiter der drei Bedarfsmodelle enthalten jeweils eine Schaltfläche Alle Abnehmer zu ’…’ ändern, die den Modelltyp aller Abnehmer auf den Typ des Reiters umstellt. Änderungen werden erst mit Auf Projekt anwenden übernommen; Abbrechen verwirft sie.

Beim Übernehmen prüft VICUS Districts die Abnehmer mit vordefinierten Zeitreihen: Ist ein Jahres-Heiz- oder Kühlenergiebedarf mit der angegebenen Spitzenleistung und Profilform nicht erreichbar, wird er automatisch in den erreichbaren Bereich verschoben. Die Meldung Gebäudebedarfsprüfung listet die angepassten Abnehmer mit altem und neuem Wert sowie Abnehmer, deren Parameter weiterhin ungültig sind. Solche Inkonsistenzen entstehen typischerweise beim Massenimport.

Import

Die Schaltfläche Daten importieren … öffnet den Import-Dialog. Die Daten können mit Aus Zwischenablage einfügen (bzw. Strg+V) eingefügt oder mit Lesen aus Datei … geladen werden; bei benutzerdefinierten Dateien entfällt das Einfügen aus der Zwischenablage. Der Text ist im Dialog direkt editierbar.

QuelleParameter / ZeitreihenBenutzerdefinierte Dateien
Excel-Arbeitsmappe (.xlsx)ja, das erste Tabellenblatt wird übernommennein
TSV- oder CSV-Dateijaja
Zwischenablage (z. B. aus einer Tabellenkalkulation)ja–
OptionStandardBedeutung
Anzahl der von oben zu überspringenden Zeilen:0 (Parameterimport: 1)Überspringt Kopf- oder Kommentarzeilen am Dateianfang

Formatanforderungen:

  • Parameter sind tabulatorgetrennt, wie beim Einfügen aus einer Tabellenkalkulation oder beim Lesen einer Excel-Arbeitsmappe. Die Spaltenreihenfolge entspricht dem Parameterexport; Gebäudetyp, TWW-Bereitungsmodus und Heizkurve werden als Nummer bzw. ID angegeben, Ja/Nein-Spalten als 1/0. Die Zeilen werden über die Knoten-Id zugeordnet.
  • Zeitreihen: Kopfzeile mit Einheiten in eckigen Klammern, erste Spalte ist die Zeitachse in [s], [h] oder [d], die Einheit der Datenspalten muss in Watt konvertierbar sein (z. B. [kW]). Spalten dürfen durch Tabulator, Semikolon oder Komma getrennt sein, das Trennzeichen wird automatisch erkannt. Die Spaltenüberschriften werden mit den Knotennamen im Projekt abgeglichen.
  • Als Dezimaltrennzeichen sind Punkt und Komma zulässig (Komma nicht bei kommagetrennten Spalten); leere Zeilen werden übersprungen.

Der Bereich Informationen zeigt das Prüfergebnis, etwa nicht zuordenbare IDs oder Namen; erst gültige Daten lassen sich mit Ok übernehmen.

Praxis-Tipp

Für den Massenimport von Parametern exportieren Sie die Tabelle zuerst als Excel-Arbeitsmappe, bearbeiten sie dort und lesen sie wieder ein: So stimmen Spaltenreihenfolge und Kodierung, und die Schlüssellisten für Gebäudetypen, TWW-Bereitungsmodi und Heizkurven liegen als eigene Tabellenblätter bei. Beachten Sie, dass Parameter über die Knoten-Id zugeordnet werden, Zeitreihen dagegen über den exakten Knotennamen in der Spaltenüberschrift, und dass jede Zeitreihen-Spalte ihre Einheit in eckigen Klammern tragen muss. Lesen Sie den Bereich Informationen immer vor dem Bestätigen.

Export

  • Daten exportieren … exportiert die Tabelle des aktiven Reiters (Parameter bzw. benutzerdefinierte Zeitreihen). Der Parameterexport enthält im Anschluss die Schlüssellisten Gebäudetypen, TWW-Bereitungsmodi und Heizkurven
  • Zeitreihen exportieren … (nur im Reiter Vordefinierte Zeitreihen) generiert aus den vordefinierten Profilen Zeitreihen für alle Abnehmer und exportiert sie

Beim Zeitreihenexport bietet der Export-Dialog folgende Optionen:

OptionStandardBedeutung
Bedarf:Heizen + Kühlen + TWW (kombiniert, vorzeichenbehaftet)Alternativ Nur Heizen, Nur Kühlen oder Nur Trinkwarmwasser
Knoten-Zeitverschiebung berücksichtigeninaktivVerschiebt jedes Bedarfsprofil um seine optimierte Zeitverschiebung aus der Gleichzeitigkeitsberechnung; die Ausgabe erfolgt dann in deren zeitlicher Auflösung (z. B. 20 Minuten). Nur verfügbar, wenn gültige Gleichzeitigkeitsergebnisse vorliegen

In Zwischenablage kopieren übergibt die Daten tabulatorgetrennt; das Dezimaltrennzeichen folgt der Spracheinstellung der Programmoberfläche (deutsch: Komma), sodass die Werte direkt in eine Tabellenkalkulation eingefügt werden können. In Datei speichern … schreibt eine Excel-Arbeitsmappe (.xlsx, Standard; Schlüssellisten als eigene Tabellenblätter) oder eine TSV-Datei mit Punkt als Dezimaltrennzeichen. Die Datenspalten werden in [kW] exportiert, die Zeitachse als Zeit [h].
