Topologie-Werkzeuge

Werkzeuge zur automatischen Bereinigung der Netztopologie: Abnehmer anbinden, offene Enden entfernen, Schnittpunkte erzeugen und redundante Knoten vereinfachen

VICUS Districts Seite 2 von 4 im Kapitel

Überblick

Gezeichnete oder importierte Netze sind selten sofort rechenfähig: Abnehmer hängen ohne Anschluss neben der Trasse, Trassen kreuzen sich ohne Knoten, Importe enthalten Kurzstücke und überflüssige Zwischenpunkte. Die Topologie-Werkzeuge beheben diese Probleme automatisiert. Ergänzend zeigen Statistik und Verbunden-Anzeige jederzeit den Zustand des aktiven Netzes.

Aufruf

Schaltfläche Netz in der linken Werkzeugleiste, dort die erste Seite Allgemeines & Topologie. Die Werkzeuge befinden sich in der Gruppe Topologiebearbeitung.

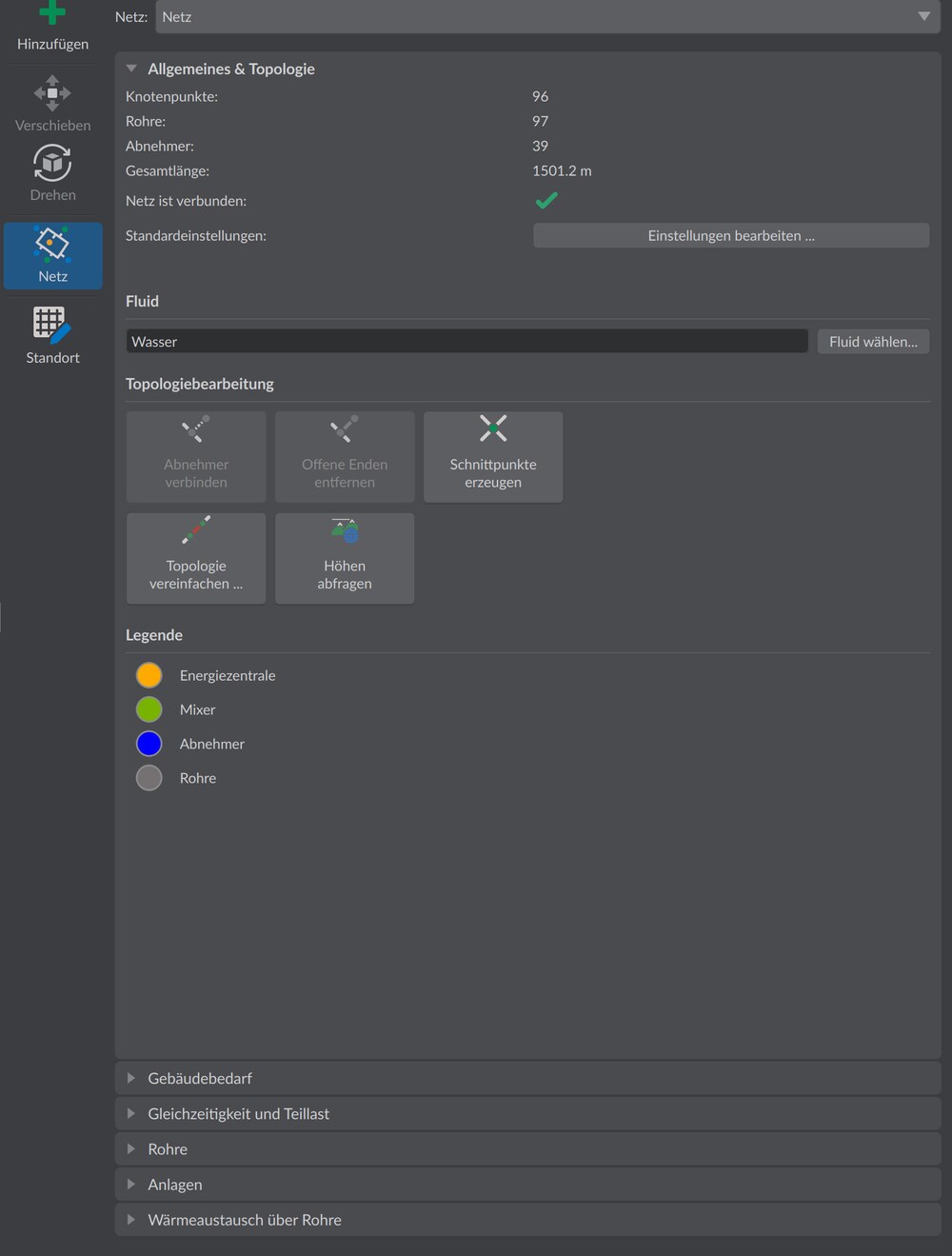

Eigenschaftenseite Allgemeines und Topologie mit Netzstatistik und Gruppe Topologiebearbeitung
Die Seite »Allgemeines & Topologie« im Netz-Eigenschaftenfenster: Statistik, Verbunden-Anzeige und die Werkzeuge der Topologiebearbeitung.

Statistik und Verbunden-Anzeige

Im Kopf der Seite werden für das aktive Netz angezeigt:

AnzeigeBedeutung
Anzahl Abnehmer:Anzahl der Übergabestationen
Anzahl Rohrabschnitte:Anzahl der Rohrabschnitte (Kanten)
Gesamtlänge:Trassenlänge in m
Netz ist verbunden:Häkchen, wenn alle Knoten zusammenhängen; Kreuz, wenn das Netz in mehrere Teile zerfällt

Ist das Netz nicht verbunden, helfen zwei Funktionen bei der Fehlersuche:

  • Netzwerkteile anzeigen - färbt jeden zusammenhängenden Teilgraphen in einer eigenen Farbe ein; isolierte Knoten und Rohre sind sofort erkennbar. Solange die Option aktiv ist, ersetzt sie die Standarddarstellung.
  • Netzwerkteile finden - springt bei jedem Klick zum nächsten nicht verbundenen Netzteil und hebt ihn in der Szene hervor.

Werkzeuge der Topologiebearbeitung

Alle Werkzeuge verändern nur das aktive Netz und lassen sich mit Strg+Z rückgängig machen.

Abnehmer verbinden

Abnehmer verbinden bindet alle noch unverbundenen Abnehmer und Energiezentralen automatisch an das Rohrnetz an. Für jeden Knoten wird die nächstgelegene Versorgungstrasse gesucht, dort am Lotfußpunkt eine Verzweigung eingefügt und eine Anschlussleitung erzeugt; liegt der Lotfußpunkt näher als 1 m am Trassenende, wird stattdessen der Endknoten oder eine kurz vor dem Trassenende eingefügte Verzweigung verwendet. Die Schaltfläche ist nur aktiv, solange unverbundene Abnehmer oder Energiezentralen existieren.

Abnehmer, die direkt auf einer Versorgungstrasse liegen (Abstand unter 0,1 m), können nicht angebunden werden - sie werden übersprungen und in einer Meldung aufgelistet. Abhilfe: die betroffenen Punkte leicht von der Trasse wegschieben und das Werkzeug erneut ausführen.

Offene Enden entfernen

Offene Enden entfernen löscht rekursiv alle Stichäste, die an einem Knoten mit nur einer angeschlossenen Leitung enden und weder Abnehmer noch Energiezentrale versorgen - typische Reste aus GIS- oder DXF-Importen. Die Schaltfläche ist nur aktiv, wenn das Netz offene Enden enthält.

Schnittpunkte erzeugen

Schnittpunkte erzeugen prüft alle Rohrpaare auf Kreuzungen, setzt an jedem Schnittpunkt eine Verzweigung und teilt die beteiligten Rohre auf. Der Vorgang wiederholt sich, bis keine neuen Schnittpunkte mehr gefunden werden. Nur so werden sich kreuzende Trassen auch hydraulisch verbunden.

Topologie vereinfachen

Topologie vereinfachen … öffnet einen Dialog zum Entfernen redundanter Knoten und kurzer Rohrabschnitte:

OptionStandardWirkung
Entferne überflüssige Knoten, wenn der Winkel kleiner ist als:aktiviert, 5°Führt zwei aufeinanderfolgende Rohrabschnitte zusammen, wenn der Knick am gemeinsamen Knoten nahezu gestreckt (nahe 180°) ist. Kleinere Werte erhalten mehr Knoten. Nützlich für importierte Geometrie mit vielen Hilfspunkten.
Entferne Rohrstücke die kürzer sind als:aktiviert, 1,00 mEntfernt Rohrabschnitte unterhalb der Schwellenlänge, indem eine ihrer Endverzweigungen entfällt und das benachbarte Rohr bis zum anderen Endpunkt verlängert wird. Beseitigt Kurzstücke aus Schnittpunkterzeugung und Importen.

Beide Optionen entfernen ausschließlich Verzweigungen, an denen genau zwei Rohre mit gleichem Rohrtyp und gleicher Dimensionierungssperre zusammentreffen, die keine Anlage tragen und nicht in einer Masche liegen. Abnehmer, Energiezentralen und Knoten mit Anlage bleiben immer erhalten; ein Kurzstück, an dem keine entfernbare Verzweigung liegt, bleibt bestehen.

Bestätigt wird mit Vereinfache die Topologie. Nach dem Lauf meldet der Dialog die Anzahl entfernter Rohrstücke (Bereinigung erfolgreich) oder dass keine Änderungen nötig waren.

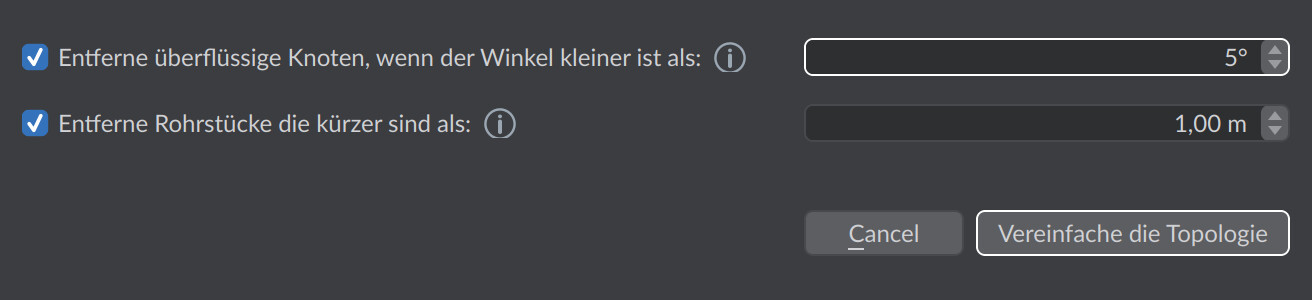

Dialog Topologie vereinfachen mit Winkel-Schwelle und Mindest-Rohrlänge
Der Dialog »Vereinfache die Topologie«: Winkel-Schwelle für überflüssige Knoten und Mindestlänge für Rohrstücke

Hinweise

  • Empfohlene Reihenfolge nach einem Import: erst Schnittpunkte erzeugen, dann Topologie vereinfachen …, dann Abnehmer verbinden, dann Offene Enden entfernen, zuletzt Höhen abfragen.
  • Die Schaltfläche Höhen abfragen befindet sich ebenfalls in der Gruppe Topologiebearbeitung. Sie gehört ans Ende der Reihenfolge, weil die Abfrage nur die Knoten erfasst, die zu diesem Zeitpunkt im aktiven Netz vorhanden sind - siehe Höhenabfrage.

In der Praxis

Halten Sie diese Reihenfolge ein – sie baut aufeinander auf: Schnittpunkte erzeugen verbindet sich kreuzende Trassen überhaupt erst hydraulisch, Topologie vereinfachen räumt Importartefakte und Null-Längen-Stücke weg, bevor Abnehmer verbinden saubere Anschlusspunkte findet. Offene Enden entfernen löscht danach nur noch echte Stichäste. Wer zuerst Abnehmer verbindet, erzeugt oft Anschlüsse an Trassen, die kurz darauf ohnehin bereinigt werden. Ganz zum Schluss steht die Höhenabfrage: Sie holt die Geländehöhen für die Knoten, die es dann gibt – Knoten, die später entstehen, bleiben bei z = 0 und müssen über eine erneute Abfrage nachgezogen werden.
