Klimadaten

Klimadaten für die dynamische Jahressimulation auswählen: Klimadatenbank, eigene Wetterdateien und Standortparameter

VICUS Districts Seite 1 von 4 im Kapitel

Überblick

Die dynamische Simulation rechnet das Wärmenetz über den gewählten Zeitraum – typischerweise ein volles Jahr – mit stündlichen Klimadaten. Für die Netzsimulation sind vor allem die Außentemperatur (witterungsgeführte Heizkurven, Randbedingung der Erdreichmodelle) und die weiteren meteorologischen Größen der Klimadatei relevant. Klimadaten werden entweder aus der mitgelieferten Klimadatenbank gewählt oder als eigene Wetterdatei eingebunden.

Aufruf

Schaltfläche Simulation in der Hauptsymbolleiste, dann Seite Klima & Standort in der Liste links.

Klimadatenquelle

Oben auf der Seite wählen Sie im Bereich Klimadaten die Datenquelle:

OptionBedeutung
KlimadatenbankAuswahl eines Datensatzes aus der mitgelieferten Klimadatenbank über die Reiter Karte und Tabelle.
Benutzerdefinierte Datei:Einbinden einer eigenen Wetterdatei über den Dateipfad-Dialog.

Klimadatenbank

Die Auswahlliste Datensatztyp: über den Reitern filtert Karte und Tabelle auf einen Datensatz, z. B. TRY2015 oder TRY2045. Vorausgewählt ist der Datensatz der aktuellen Klimadatei des Projekts, sonst TRY2015; mit Alle Datensätze zeigen Sie sämtliche Klimadateien an. Die Datenbank enthält u. a. deutsche Testreferenzjahre (TRY). Bei einem TRY2011-Datensatz weist ein Hinweis darauf hin, dass dieser veraltet ist, und empfiehlt TRY2015 oder TRY2045. Derselbe Filter steht auch im Projektassistenten zur Verfügung.

  • Reiter Karte: Auswahl des Klimastandorts direkt auf einer interaktiven Karte.
  • Reiter Tabelle: tabellarische Liste der Klimadateien mit Textfilter: zur Suche nach Ortsnamen.

Klimadateien aus der Datenbank speichert das Projekt mit einem Pfad relativ zum Datenbankverzeichnis, nicht mit einem absoluten Pfad.

Benutzerdefinierte Dateien

Unterstützte Dateiformate:

FormatEndungBeschreibung
Klimadaten-Container.c6bBinäres Containerformat mit Jahresdatensatz und Standort-Metadaten
EnergyPlus Weather.epwInternational verbreitetes Textformat
WAC.wacWetterdaten-Textformat
DAT.datWetterdaten-Textformat

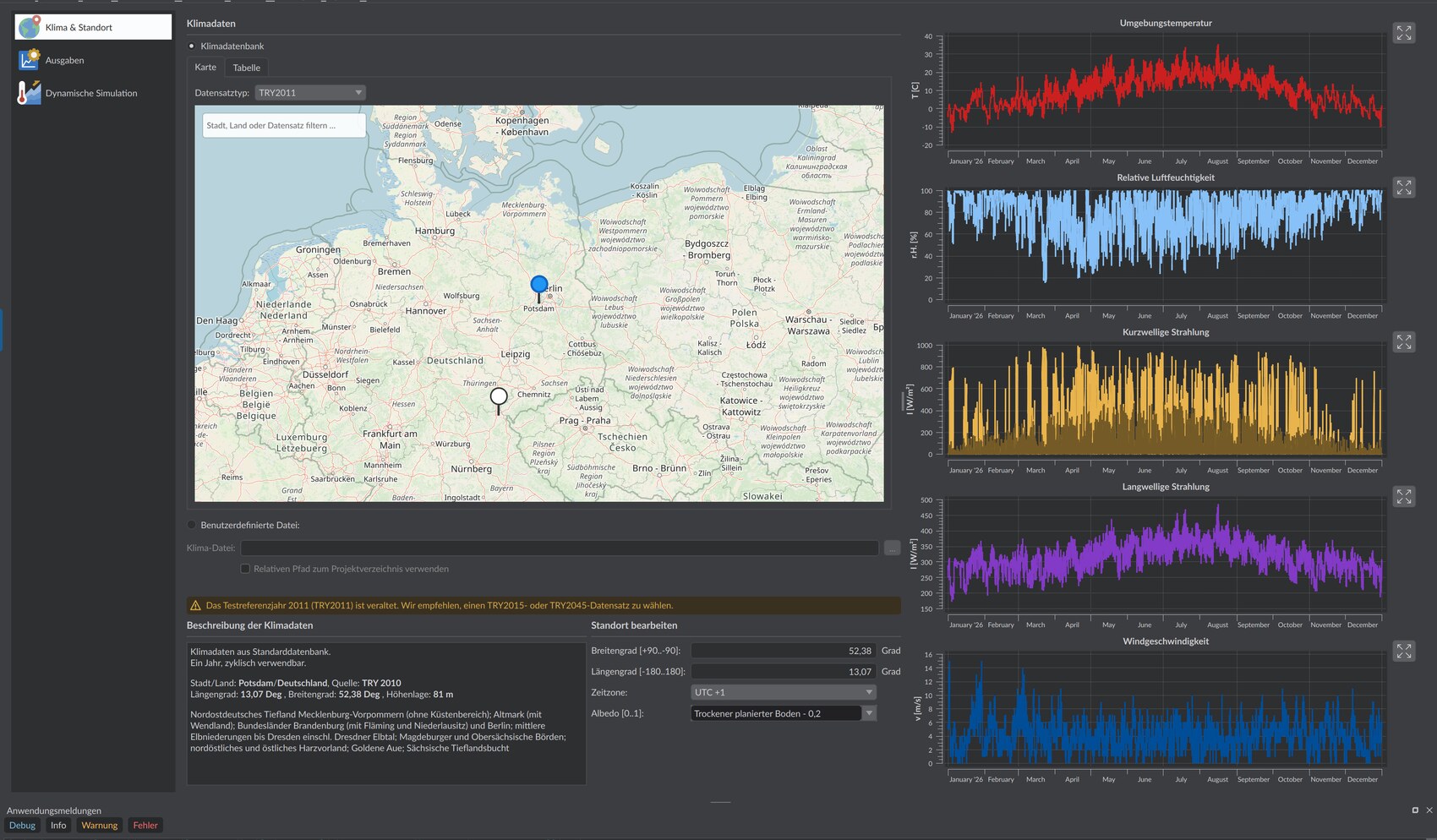

Seite Klima & Standort mit Klimadatenbank-Karte, Beschreibung der Klimadaten und Standortparametern (Breitengrad, Längengrad, Zeitzone, Albedo)
Seite „Klima & Standort“: Auswahl des Klimadatensatzes auf der Karte, rechts Metadaten und Jahresverläufe der Klimadatei sowie die editierbaren Standortparameter

Klimadaten vom DWD erzeugen

Über das Menü Werkzeuge › KlimaGenerator … starten Sie das externe DWD-Wetterdaten-Tool. Es lädt frei verfügbare Stationsdaten des Deutschen Wetterdienstes (DWD) herunter und erzeugt daraus Klimadateien, die Sie anschließend als benutzerdefinierte Datei einbinden. Ist der Pfad zum Tool noch nicht konfiguriert, öffnet sich automatisch der Einstellungsdialog, in dem Sie den Programmpfad hinterlegen.

Klimadaten-Ansicht und Standortparameter

Rechts zeigt der Bereich Beschreibung der Klimadaten die Metadaten der gewählten Datei sowie Jahresdiagramme für Temperatur, relative Feuchte, kurz- und langwellige Strahlung und Wind.

Im Bereich Standort bearbeiten lassen sich die aus der Klimadatei übernommenen Standortparameter anpassen:

ParameterBereichEinheitStandard
Breitengrad [+90..-90]:−90 bis +90°aus Klimadatei
Längengrad [-180..180]:−180 bis +180°aus Klimadatei
Zeitzone:UTC −12 bis +12haus Klimadatei
Albedo [0..1]:0 bis 1–Auswahlliste mit typischen Werten nach VDI 3789-2, z. B. 0,2 (trockener planierter Boden), 0,15 (Pflaster), 0,33 (rote Kacheln)

Bedeutung für die Netzsimulation

  • Heizkurven: Witterungsgeführte Vorlauftemperatur-Regelungen der Energiezentrale werden beim Export in einen Jahreszeitplan übersetzt. Grundlage ist die Außentemperatur der gewählten Klimadatei – ein Wechsel der Klimadatei verändert damit direkt die Vorlauftemperaturen im Netz.
  • Erdreich: Bei Rohren und Erdwärmequellen mit gekoppeltem Erdreichmodell dient die Klimadatei als Randbedingung an der Erdoberfläche; sie wird beim Export in die generierten Erdreichmodelle übernommen.

Wichtig für die Praxis

Die Klimadatei ist nicht nur Wetterkulisse, sondern greift direkt in Ihre Ergebnisse ein: Über die Außentemperatur bestimmt sie die witterungsgeführten Vorlauftemperaturen und die Randbedingung der Erdreichmodelle. Ein Wechsel der Klimadatei verschiebt damit Vorlauftemperaturen und Netzverluste. Wählen Sie einen Standort nahe am Projektstandort und halten Sie ihn über Varianten hinweg konstant, damit Ergebnisse vergleichbar bleiben.

Hinweise

  • Alle Klimadateien enthalten Jahresdatensätze in stündlicher Auflösung; der Simulationszeitraum wird unabhängig davon in den Simulationseinstellungen festgelegt.
  • Die Albedo beeinflusst die vom Boden reflektierte Solarstrahlung und ist vor allem für gekoppelte Gebäudemodelle relevant.
