Projektdateien und Projektpakete
Der Datei-Workflow in VICUS: neues Projekt, Öffnen und Speichern, Projekt neu laden, Startbildschirm mit Beispielen, das Projektpaket .vicpac und woraus ein Projekt besteht
Überblick
Ein VICUS-Projekt wird in einer Datei mit der Endung .vicus gespeichert. Diese Seite beschreibt den Datei-Workflow (Neu, Öffnen, Speichern, Neu laden, Schließen), den Startbildschirm, das Projektpaket .vicpac zum Weitergeben sowie den Aufbau eines Projekts.
Datei-Menü
| Menüeintrag | Kürzel | Funktion |
|---|---|---|
| Neu… | Strg+N | Startet den Projektassistenten und legt ein neues Projekt an |
| Öffnen… | Strg+O | Öffnet eine .vicus-Projektdatei oder ein .vicpac-Projektpaket |
| Projekt neu laden | – | Liest die Projektdatei erneut von der Festplatte ein |
| Kürzlich verwendete Projekte | – | Untermenü mit den zuletzt geöffneten Projekten (bis zu 20 Einträge) |
| Speichern | Strg+S | Speichert das Projekt; bei noch namenlosem Projekt wie Speichern unter |
| Speichern unter… | Strg+Umschalt+S | Speichert das Projekt unter einem neuen Namen |
| Als Projektpaket speichern… | Strg+E | Erzeugt ein .vicpac-Paket (siehe unten) |
| Schließen | Strg+W | Schließt das aktuelle Projekt |
| Gehe zum Projektverzeichnis… | F8 | Öffnet den Projektordner im Dateimanager des Betriebssystems |
| Beenden | Strg+Q | Beendet VICUS |
Sind seit dem letzten Speichern Änderungen vorhanden, fragt VICUS vor dem Schließen, Neu-Anlegen, Öffnen oder Beenden, ob das Projekt gespeichert werden soll (Speichern / Verwerfen / Abbrechen). Läuft gerade eine Simulation, wird zunächst gefragt, ob diese gestoppt werden soll.
Projekt neu laden verwirft nach Rückfrage alle ungespeicherten Änderungen und liest die zuletzt gespeicherte Fassung neu ein – nützlich, um zum letzten Speicherstand zurückzukehren oder eine extern geänderte Datei zu übernehmen.

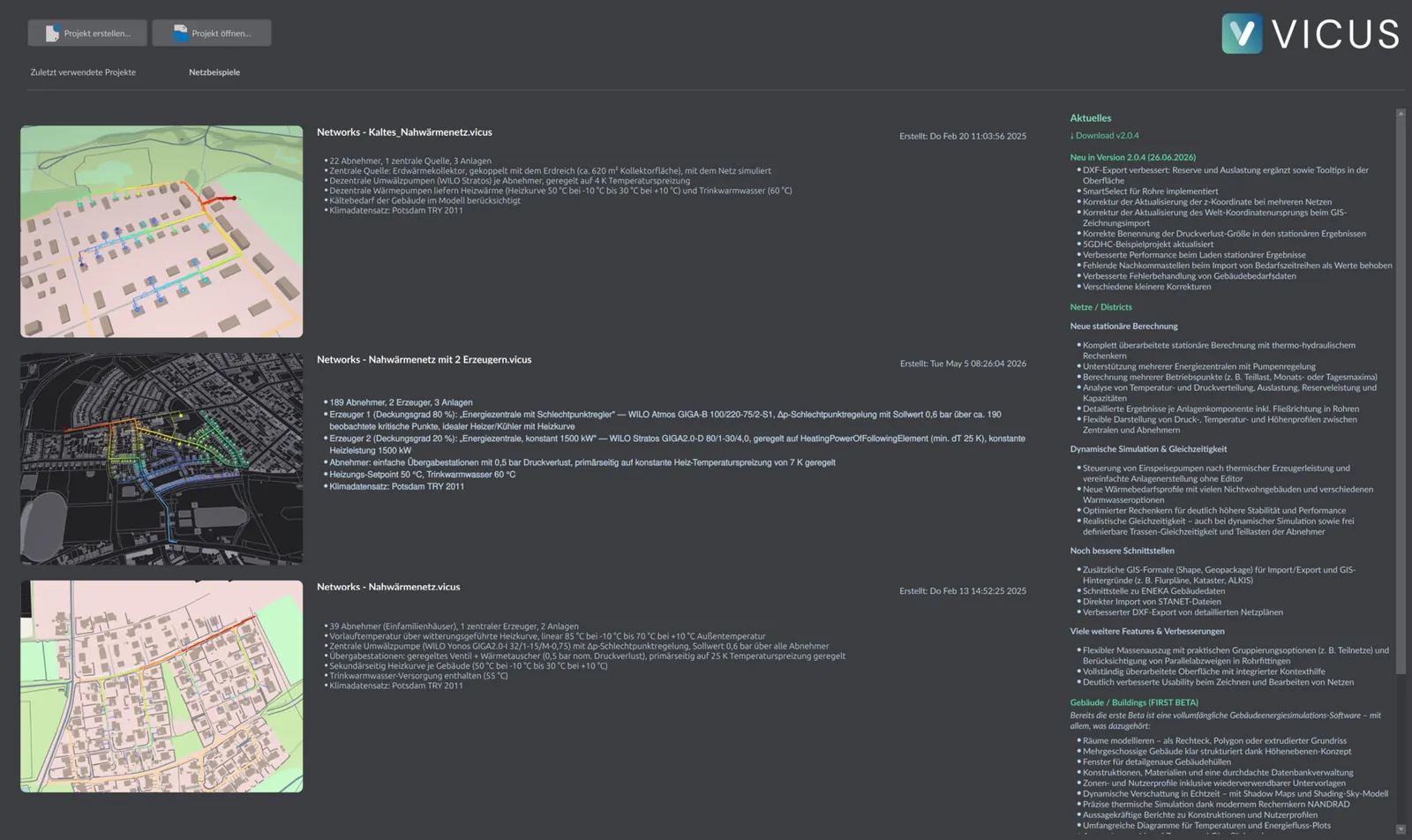

Startbildschirm
Ist kein Projekt geöffnet, zeigt VICUS den Startbildschirm. Oben stehen die Schaltflächen Projekt erstellen… und Projekt öffnen…. Darunter lässt sich zwischen drei Rubriken umschalten:
- Zuletzt verwendete Projekte – die zuletzt geöffneten Projekte mit Vorschaubild, Dateipfad und Beschreibung (aus dem Projektkommentar). Nicht mehr erreichbare Einträge lassen sich direkt aus der Liste entfernen.
- Gebäudebeispiele und Netzbeispiele – mitgelieferte Beispielprojekte, die per Klick geöffnet werden. Welche Rubrik sichtbar ist, hängt vom aktiven Arbeitsbereich ab (siehe Benutzeroberfläche und Navigation).
Projektpaket (.vicpac)
Ein Projektpaket bündelt das Projekt mit allen extern referenzierten Dateien in einem ZIP-Archiv mit der Endung .vicpac – ideal, um ein Projekt vollständig weiterzugeben oder zu archivieren. Enthalten sind neben der Projektdatei u. a. Zeichnungen, die Klimadatei, das Kundenlogo, Verschattungs- und Zeitreihendateien sowie OSM-Zeichnungen; die Dateiverweise werden dabei auf das Paketverzeichnis umgestellt.
Praxis-Tipp:
Geben Sie ein Projekt nicht als einzelne .vicus-Datei weiter, wenn externe Dateien wie Klimadaten, Zeichnungen oder Zeitreihen daranhängen – diese bleiben nur als Dateiverweis bestehen und fehlen beim Empfänger sonst. Verwenden Sie stattdessen Als Projektpaket speichern… (Strg+E): Das .vicpac-Paket bündelt alles Nötige und ist damit ideal für Weitergabe und Archivierung.
- Erzeugen: Menü Datei > Als Projektpaket speichern… (Strg+E). VICUS speichert zunächst das Projekt und schreibt anschließend das
.vicpac-Paket. - Öffnen: Ein
.vicpacwird wie ein Projekt über Datei > Öffnen… gewählt. VICUS fragt nach einem Zielverzeichnis, entpackt das Paket dorthin und öffnet die enthaltene.vicus-Datei.
Woraus ein Projekt besteht
- Die
.vicus-Datei ist ein XML-Dokument. Beim Speichern bettet VICUS alle im Projekt referenzierten Datenbankelemente (Rohre, Fluide, Anlagen, Heizkurven, Zeitpläne usw.) direkt in die Datei ein – bezüglich der Datenbank ist das Projekt damit in sich geschlossen, siehe Datenbank-Konzept. - Externe Dateien – Zeichnung (
.vicdraw), OSM-Zeichnung (.vicosm), Klima- und Verschattungsdateien, Bilder, Zeitreihen (TSV), FMUs und das Kundenlogo – bleiben dagegen als Dateiverweis bestehen und werden nur in ein Projektpaket mit kopiert. - Bei aktiviertem automatischen Speichern legt VICUS Sicherungen mit der Endung
.vicus~neben der Projektdatei ab. - Während einer Simulation schreibt der Solver seine Ergebnis- und Protokolldateien in ein Verzeichnis neben der Projektdatei, siehe Auswertung und Export.
