Auswertung und Export
Energiebilanz der Netzsimulation in der Übersicht auswerten, Tabellen und Diagramme exportieren und Ergebnisse extern weiterverarbeiten
VICUS Districts Seite 3 von 4 im Kapitel
Überblick
Die Übersicht bilanziert die dynamische Netzsimulation des aktiven Netzes über einen frei wählbaren Bewertungszeitraum: die von den Energiezentralen zugeführte Wärme, die Wärmeverluste des Rohrnetzes getrennt nach Vor- und Rücklauf sowie den Strombedarf von Wärmepumpen und Umwälzpumpen. Tabellen und Diagramme lassen sich in die Zwischenablage kopieren oder als Bild exportieren; für weitergehende Auswertungen stehen die externe PostProc-Anwendung sowie der DXF- und GIS-Export bereit.
Aufruf
Schaltfläche Ergebnisse in der Haupt-Werkzeugleiste, dann in der vertikalen Werkzeugleiste rechts neben der 3D-Szene Übersicht (bei aktiven Arbeitsbereichen für Gebäude und Netze: Übersicht Netze). In der Districts-Perspektive öffnet die Ergebnisansicht direkt auf dieser Seite. Voraussetzung sind Ergebnisdateien im Ordner
<Projektname>/results/ neben der Projektdatei.
Ausgewertet wird immer das aktive Netz. Welches das ist, legen Sie in der Statuszeile über der Seite unter Netz: fest; dort lesen Sie mit Ergebnisse neu laden auch geänderte Ergebnisdateien neu ein (siehe Liniendiagramme).
Bewertungszeitraum
| Feld | Standard | Bedeutung |
|---|---|---|
| Beginn der Bewertung: | Beginn des letzten vollen Jahres des Simulationszeitraums | Erster Tag der Auswertung |
| Ende der Bewertung (einschließlich): | Letzter Tag des Simulationszeitraums | Letzter Tag der Auswertung, dieser Tag eingeschlossen |
| Simulierter Zeitbereich: | – | Zeitraum, den die vorliegenden Ergebnisse abdecken (nur Anzeige) |
Die Vorbelegung richtet sich nach dem in den Simulationseinstellungen geplanten Simulationszeitraum, nicht nach dem bereits simulierten – auch während einer laufenden Simulation bleibt der Zeitraum also stabil. Ist der Simulationszeitraum kürzer als ein Jahr, wird er ganz ausgewertet. Ihre eigene Wahl bleibt erhalten, bis sich der Simulationszeitraum ändert. Decken die Ergebnisse den Bewertungszeitraum nicht vollständig ab, erscheint der Hinweis Die Ergebnisse decken nur … des Bewertungszeitraums ab.
Alle Energiemengen sind Integrale der Leistungs-Zeitreihen über den Bewertungszeitraum und werden in MWh angegeben.

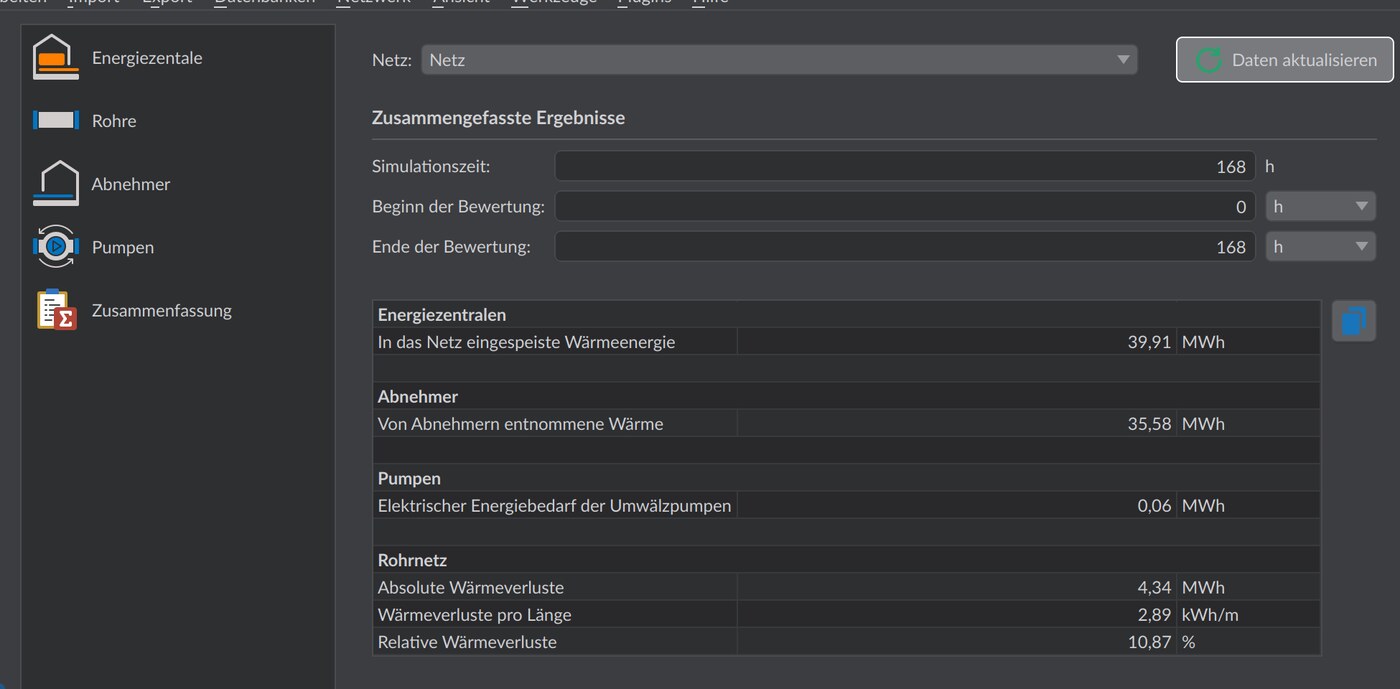

Energiebilanz
Die Übersicht gliedert sich in drei Abschnitte. Jeder Abschnitt zeigt die Anteile zusätzlich als farbigen Balken; Abschnitte ohne Zeilen entfallen. Eine Energiezentrale, für die keine Ergebnisse vorliegen, bleibt mit Strichen in der Tabelle stehen.
| Abschnitt | Zeilen | Spalten |
|---|---|---|
| Wärmequellen | je Energiezentrale, bei mehreren zusätzlich Gesamt | Zugeführte Wärme (MWh), Anteil (%), Spitzenlast (kW, ab 10 MW in MW) |
| Wärmeverluste | Vorlauf, Rücklauf, Gesamt | Verluste (MWh), Relative Verluste (%), Je Trassenlänge (kWh/m) |
| Strom | Gruppe Wärmepumpen: je Energiezentrale mit Wärmepumpe und gemeinsam alle dezentralen Wärmepumpen (Bei n Abnehmern). Gruppe Umwälzpumpen: je Energiezentrale, gemeinsam alle dezentralen Pumpen und einzeln jede Pumpe im Rohrnetz. Dazu Gesamt. | Strom (MWh), Anteil (%), dazu Jahresarbeitszahl bei den Wärmepumpen bzw. Wirkungsgrad (%) bei den Umwälzpumpen |
Hinweise zur Bilanzierung:
- Die relativen Verluste sind auf die in das Netz eingespeiste Wärme bezogen, also auf die Summe der zugeführten Wärme aller Energiezentralen. Die Anteile von Vor- und Rücklauf ergeben zusammen den relativen Verlust des ganzen Netzes.
- Bei kalten Netzen mit Wärmeeintrag aus dem Erdreich heißt der Abschnitt Wärmegewinne mit den Spalten Gewinne und Relative Gewinne. Die relativen Gewinne sind auf die dem Netz entnommene Wärme bezogen, weil die eingespeiste Wärme eines kalten Netzes über das Jahr gegen null gehen kann.
- Die Jahresarbeitszahl ist der Quotient aus der von der Wärmepumpe abgegebenen Wärme und ihrem Strombedarf, der Wirkungsgrad einer Pumpe der Quotient aus hydraulischer Arbeit und Strombedarf, jeweils über den Bewertungszeitraum.
- Liefern die Ergebnisse keine getrennten Vor- und Rücklaufverluste, steht im Abschnitt Wärmeverluste nur eine Zeile Rohrnetz.
Praxis-Tipp
Die relativen Verluste sind Ihre schnellste Plausibilitätskontrolle für das Netzdesign: Ein auffällig hoher Anteil deutet auf überdimensionierte Trassen, zu niedrige Temperaturspreizung oder zu geringe Abnahmedichte hin. Die Aufteilung nach Vor- und Rücklauf zeigt, wo die Verluste entstehen. Bilanzieren Sie dafür einen vollen Jahreszyklus. Simulieren Sie bei einem noch nicht eingeschwungenen Netz mehr als ein Jahr – die Vorbelegung wertet ohnehin nur das letzte volle Jahr aus.
Tabelle kopieren
Die Schaltfläche Daten als Tabelle kopieren kopiert die komplette Übersicht tabulatorgetrennt in die Zwischenablage – zum direkten Einfügen in Excel oder einen Bericht. Werte, für die keine Ergebnisse vorliegen, erscheinen als Strich.
Diagrammdaten und -bilder exportieren
Jedes Diagramm der Liniendiagramm-Ansicht bietet eigene Werkzeuge:
| Schaltfläche | Funktion |
|---|---|
| Zeitreihendaten als Tabelle (tabulatorgetrennt) in die Zwischenablage kopieren, direkt in Excel oder Python weiterverwendbar. Die Werte stehen in den Anzeigeeinheiten des Diagramms. | |
| Diagramm als Bitmap oder Vektorgrafiken in eine Datei exportieren oder in Zwischenablage kopieren |
Externe Auswertung mit PostProc
Menü Werkzeuge › Externe Ergebnisse… (ebenfalls als Schaltfläche in der Haupt-Werkzeugleiste verfügbar) öffnet die PostProc-Anwendung mit einer automatisch erzeugten Sitzungsdatei, die auf die Ergebnisdateien des Projekts verweist. Existiert bereits eine Sitzungsdatei, fragt VICUS Districts, ob sie überschrieben werden soll. Der Pfad zur PostProc-Anwendung wird in den Programmeinstellungen hinterlegt.
Die Ergebnisdateien selbst liegen im Ordner <Projektname>/results/ – je Größe eine Datei nach dem Muster <Netzname>-<Netz-ID>.<Größe>.tsv (Textformat) bzw. .btf (Binärformat, abhängig von der Ausgabeeinstellung des Projekts, siehe Ausgaben definieren). Leistungen und Wärmeströme werden als Mittelwerte über das Ausgabeintervall geschrieben und tragen den Zusatz -mean im Größennamen; gegebenenfalls folgt noch der Name des Ausgabegitters. Durch die Netz-ID im Dateinamen bleiben die Ergebnisse mehrerer Netze nebeneinander erhalten. Die Dateien lassen sich auch mit eigenen Werkzeugen weiterverarbeiten.
Ergebnisse in Pläne exportieren
Ergebnisse der stationären Berechnung können direkt in Planunterlagen übernommen werden:
- DXF-Export: Beschriftung des Netzplans mit Ergebnisgrößen wie Volumenstrom, Druckverlust oder Wärmeverlust je Betriebspunkt.
- GIS-Export: Ergebniswerte des gewählten Betriebspunkts als Sachattribute der Rohr- und Abnehmerobjekte.
Für eine vollständige, druckfertige Dokumentation aus stationärer Berechnung und dynamischer Simulation steht der Netzbericht bereit.
