Simulationseinstellungen und Start

Simulationszeitraum, Netz- und Solver-Einstellungen festlegen und die dynamische Jahressimulation starten

VICUS Districts Seite 2 von 4 im Kapitel

Überblick

Auf der Seite Dynamische Simulation legen Sie Simulationszeitraum, netzspezifische Modelloptionen und Solver-Einstellungen fest und starten die Jahressimulation. Vor dem Start prüft VICUS Districts das Netz automatisch auf typische Fehlerquellen (offene Enden, fehlende Pumpenkennlinien, veraltete Gleichzeitigkeitsergebnisse) und exportiert das Projekt in das Rechenmodell des Solvers.

Aufruf

Schaltfläche Simulation in der Hauptsymbolleiste, dann Seite Dynamische Simulation in der Liste links. Links stehen die Reiter Netzeinstellungen und Performance-Optionen, rechts daneben Simulationszeitraum und Start-Schaltflächen.

Simulationszeitraum

Bereich Start der Simulation:

FeldFormat / EinheitBedeutung
Anfangsdatum:dd.mm.yyyy hh:mm:ssBeginn des Simulationszeitraums
Enddatum:dd.mm.yyyy hh:mm:ssEnde des Simulationszeitraums
Dauer:Wert + Zeiteinheit (z. B. h, d, a)Länge des Zeitraums

Enddatum und Dauer sind gekoppelt: Ändern Sie die Dauer, wird das Enddatum automatisch angepasst und umgekehrt.

Netzeinstellungen

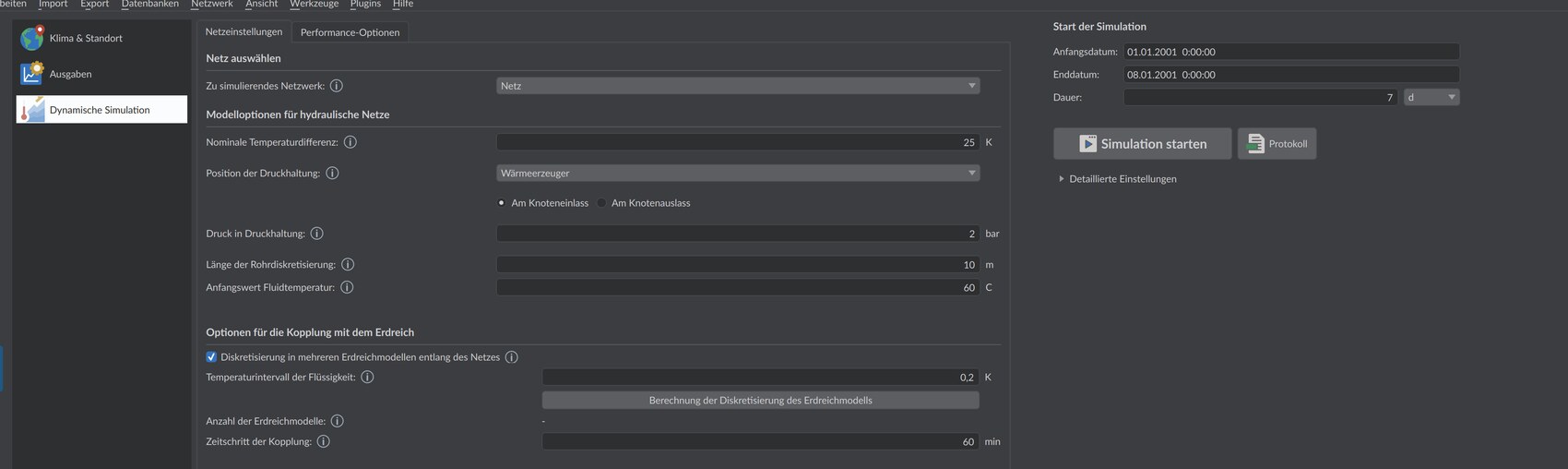

Seite Dynamische Simulation mit aktivem Reiter Netzeinstellungen, Simulationszeitraum und Start-Schaltflächen
Seite Dynamische Simulation, Reiter Netzeinstellungen: Simulationszeitraum, Modelloptionen für hydraulische Netze und Start-Schaltflächen

Reiter Netzeinstellungen, Bereich Modelloptionen für hydraulische Netze:

OptionStandardEinheitBedeutung
Zu simulierendes Netzwerk:aktives Netz–Auswahl bei mehreren Netzen im Projekt
Nominale Temperaturdifferenz:aus NetzparameternK (0–100)Nominale Temperaturdifferenz zwischen Vor- und Rücklauf des Netzes
Position der Druckhaltung:erste Energiezentrale, Eintritt–Energiezentrale, an der die Druckhaltung angesetzt wird, und deren Anschlussseite Eintritt Energiezentrale oder Austritt Energiezentrale
Druck der Druckhaltung:aus Netzparameternbar (−100–100)Überdruck, den die Druckhaltung am Referenzknoten hält; legt das Druckniveau des gesamten Netzes fest, siehe Druckberechnung im Netz
Länge der Rohrdiskretisierung:aus Netzparametern (20 m; bei der Vorlage Konventionelles Fernwärmenetz 50 m)mMaximale Länge der Fluidvolumen, in die jedes Rohr thermisch unterteilt wird (siehe Modellabbildung)
Anfangswert Fluidtemperatur:leer = automatisch°C (−100–500)Anfangstemperatur des Fluids im gesamten Netz zu Simulationsbeginn

Der aufklappbare Bereich Optionen für die Kopplung mit dem Erdreich erscheint nur, wenn das Netz Rohre mit Erdreich-Wärmeaustausch (Bodenmodell) oder geothermische Komponenten mit gekoppeltem Erdreichmodell enthält:

OptionEinheitBedeutung
Zeitschritt der Kopplung:minKommunikationszeitschritt zwischen Netzmodell und Erdreichmodellen; für numerische Stabilität werden maximal 20 min empfohlen
Diskretisierung in mehreren Erdreichmodellen entlang des Netzes–Erzeugt mehrere Erdreichmodelle entlang der Trassen statt eines Modells je Verlegesituation (Standard: aus)
Temperaturintervall der Flüssigkeit:KTemperaturschrittweite für die Aufteilung in Erdreichmodelle (nur bei aktivierter Diskretisierung)
Anzahl der Erdreichmodelle:–Anzeige der resultierenden Modellanzahl nach Klick auf Diskretisierung und Anzahl der Erdreichmodelle berechnen

Solver-Einstellungen

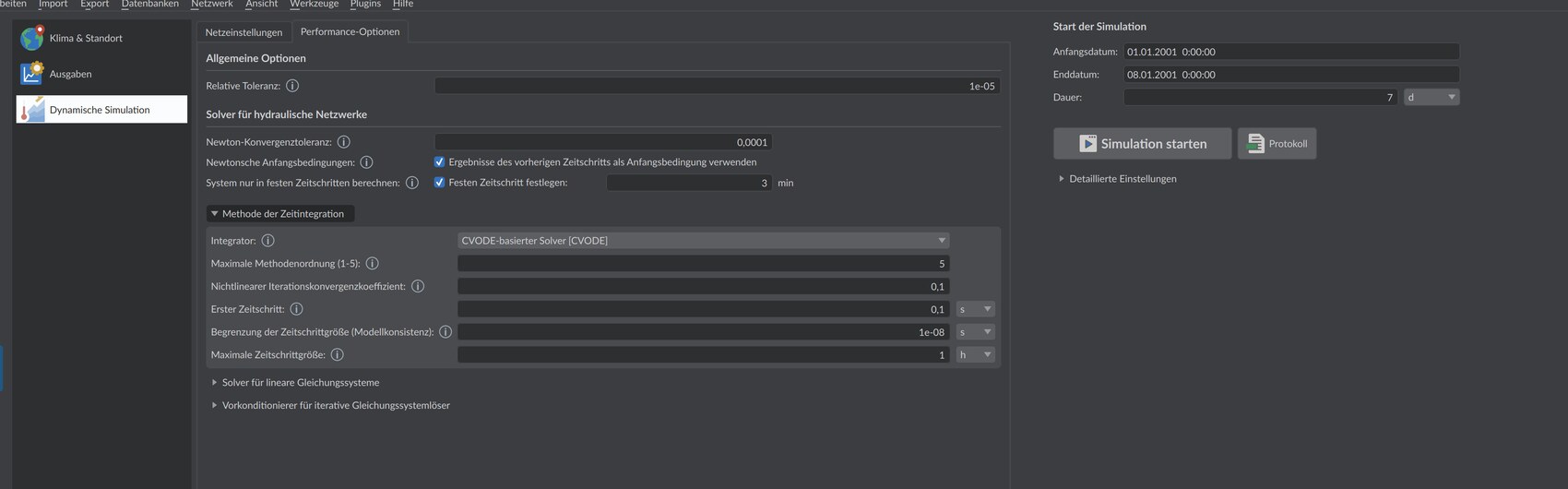

Reiter Performance-Optionen mit Solver-Einstellungen der dynamischen Simulation
Seite Dynamische Simulation, Reiter Performance-Optionen: Solver-Einstellungen und Kommandozeilen-Solver-Optionen

Reiter Performance-Optionen. Die Vorgabewerte sind für Wärmenetze geeignet; Anpassungen sind nur bei Konvergenzproblemen oder sehr großen Netzen nötig.

Allgemeine Optionen

Die Gruppe Allgemeine Optionen erscheint im Arbeitsbereich Districts, sobald das Projekt ein Netz enthält. Sie wird je Netz gespeichert und wirkt auf das aktive Netz.

OptionStandardBedeutung
Glättung von Bedarfsprofilen:Detaillierte Simulation (Keine Glättung)Glättet die vordefinierten Bedarfsprofile der Abnehmer vor der dynamischen Simulation, siehe unten
Glättungsbreite:–Breite des Glättungsfensters in h (0–720); nur sichtbar bei Benutzerdefinierte Glättungsbreite

Zur Auswahl stehen:

EintragGlättungsbreite
Detaillierte Simulation (Keine Glättung)keine Glättung
Normale Simulation (Leichte Glättung)1 h
Vereinfachte Simulation (Mäßige Glättung)2 h
Schnelle Simulation (Starke Glättung)6 h
Benutzerdefinierte GlättungsbreiteWert aus Glättungsbreite:

Die Bedarfsprofile werden beim Export mit einem gaußschen Fenster geglättet; die Glättungsbreite ist dessen Standardabweichung. Die Jahresenergie bleibt exakt erhalten, Lastspitzen und kurzzeitige Schwankungen werden abgeflacht. Benutzerdefinierte Bedarfsdateien werden nie geglättet, die stationäre Berechnung bleibt unberührt. Geglättete Profile machen die Simulation in manchen Fällen stabiler oder schneller und genügen meist für Wärmeverluste und Pumpenstrom; Spitzenlasten und Regelverhalten beurteilen Sie mit ungeglätteten Profilen.

Solver für hydraulische Netzwerke

Der aufklappbare Bereich Solver für hydraulische Netzwerke erscheint, wenn das Projekt ein Netz enthält:

OptionStandardBedeutung
Newton-Konvergenztoleranz:10⁻⁴Absolute Konvergenztoleranz des Newton-Verfahrens für die Netzhydraulik
Newtonsche Anfangsbedingungen:–Ergebnisse des vorherigen Zeitschritts als Anfangsbedingung verwenden – Startwerte des Newton-Verfahrens aus dem letzten Zeitschritt
System nur in festen Zeitschritten berechnen:ausLöst die Hydraulik nicht in jedem Integrationsschritt, sondern nur im Intervall Festen Zeitschritt festlegen: (min)
Fluidviskosität: Temperaturabhängige Viskosität berücksichtigenan bei der Vorlage Kaltes Nahwärmenetz, sonst ausViskosität des Fluids temperaturabhängig auswerten, siehe unten

Standardmäßig wird das hydraulische Netz in jedem Integrationsschritt gelöst; unveränderte Eingangsgrößen erkennt der Solver selbst und überspringt die Lösung dann. System nur in festen Zeitschritten berechnen ist veraltet und nicht empfohlen: Die sprunghaften Massenstromänderungen zwischen den Intervallen stören die Zeitintegration. Beim Öffnen von Projekten aus Versionen vor 2.1 wird die Option abgeschaltet.

Temperaturabhängige Viskosität berücksichtigen wird je Netz gespeichert und gilt für das aktive Netz. Ist die Option aktiviert, wird die kinematische Viskosität des Fluids bei jeder Lösung der Hydraulik zur aktuellen Fluidtemperatur ausgewertet – Reynolds-Zahl und Rohrreibung folgen dann der Temperatur. Ist sie deaktiviert, gilt die Viskosität bei der Standard-Fluidtemperatur des Netzes; die Hydraulik ist dann von den Fluidtemperaturen entkoppelt und deutlich schneller. In kalten Nahwärmenetzen ist die Option wichtig, weil sich die Viskosität von Sole bei niedrigen Temperaturen stark ändert; beim Öffnen älterer Projekte wird sie für Netze der Vorlage Kaltes Nahwärmenetz eingeschaltet.

Zeitintegration und Gleichungslöser

Die aufklappbaren Bereiche Methode der Zeitintegration, Solver für lineare Gleichungssysteme und Vorkonditionierer für iterative Gleichungssystemlöser enthalten die Einstellungen des Zeitintegrators:

OptionStandardBedeutung
Relative Toleranz:10⁻⁵Relative Fehlertoleranz der Zeitintegration
Integrator:CVODEZeitintegrationsverfahren mit adaptiver Schrittweite; alternativ Implicit/Explicit Euler mit fester Schrittweite
Maximale Methodenordnung (1-5):automatischHöchste Ordnung des BDF-Verfahrens von CVODE
Nichtlinearer Iterationskonvergenzkoeffizient:automatischSkalierung des Konvergenztests der Newton-Iteration
Erster Zeitschritt:0,1 sStartzeitschritt der Integration
Begrenzung der Zeitschrittgröße (Modellkonsistenz):–Kleinster zulässiger Zeitschritt; wird er unterschritten, bricht der Solver ab
Maximale Zeitschrittgröße:1 hObergrenze der adaptiven Schrittweite
Solver für lineare Gleichungssysteme:KLU (sparse)Alternativ Dense, GMRES oder BiCGStab; für die iterativen Löser zusätzlich Krylov-Dimension, Konvergenzkoeffizient, Vorkonditionierer: und Füllgrad (ILU):

Im aufklappbaren Bereich Kommandozeilen-Solver-Optionen stehen zusätzlich:

OptionStandardBedeutung
Detail der Solver-Meldung:NormalAusgabetiefe im Konsolenfenster (Minimum bis Sehr detailliert)
Anzahl paralleler Threads:leer = automatischFest vorgegebene Threadanzahl (1–64). Automatisch bedeutet: der Wert der Umgebungsvariable OMP_NUM_THREADS, falls gesetzt, sonst Anzahl der logischen Prozessorkerne − 1, höchstens 8. Bei einer Co-Simulation mit Erdreichmodellen wird die Threadanzahl an das Netzmodell (NANDRAD-FMU) weitergegeben
Schreibe Statistiken für jeden internen LösungsschrittausErzeugt detaillierte Solver-Statistikdateien
Schließe Konsolenfenster nach SimulationsendeausKonsolenfenster nach dem Lauf automatisch schließen
Befehlszeile in die Zwischenablage kopieren–Kopiert den vollständigen Solver-Aufruf, z. B. für Batch-Läufe

Die Ausgaben der Simulation konfigurieren Sie auf der Seite Ausgaben; für Wärmenetze erzeugt die Option Generiere standardmäßige netzbezogene Ausgaben automatisch alle üblichen Ergebnisgrößen (siehe Modellabbildung und Ergebnisgrößen).

Start und Prüfungen

  • Simulation starten startet den Simulationslauf mit Fortschrittsanzeige und Abbrechen-Schaltfläche.
  • Testinitialisierung prüft die Modellinitialisierung auf Eingabefehler, ohne die Simulation zu rechnen – empfehlenswert vor langen Läufen.
  • Protokoll öffnet die Solver-Protokolldatei <Projektname>/log/screenlog.txt.

Vor dem Start führt VICUS Districts automatisch folgende Prüfungen durch:

  1. Netzbereinigung: Formstücke werden korrigiert und offene Leitungsenden bereinigt (als rückgängig machbare Änderung).
  2. Erdreichkopplung: Ist der Kopplungszeitschritt größer als 20 min, bietet ein Dialog an, ihn auf 20 min zu reduzieren (Auf 20 min reduzieren / Beibehalten).
  3. Geregelte Pumpen ohne Begrenzungspolynom: Warnung mit Liste der betroffenen Knoten und Komponenten; ohne Begrenzungspolynom kann die Simulation fehlschlagen. Empfehlung: Pumpenkennlinie über die stationäre Berechnung aus der Datenbank zuweisen.
  4. Gleichzeitigkeit: Sind die Gleichzeitigkeitsergebnisse veraltet, wird die Optimierung vor dem Start automatisch neu ausgeführt.

Anschließend wird das Projekt in das Rechenmodell des Solvers exportiert (Fortschrittsdialog) und der Lauf gestartet. Enthält das Netz gekoppelte Erdreichmodelle, läuft die Simulation automatisch als Co-Simulation von Netz- und Erdreichmodellen.

Liegen bereits Ergebnisse des zu simulierenden Netzes vor, fragt der Dialog Solver starten, ob die Simulation neu beginnen (Neustart) oder den letzten Lauf fortsetzen soll (Fortfahren, nur möglich, wenn der letzte Lauf dasselbe Netz gerechnet hat). Ein Neustart ersetzt nur die Ergebnisdateien dieses Netzes; Ergebnisse anderer Netze im Projekt bleiben erhalten (siehe Mehrere Netze).

Beim ersten Start eines Netzes legt VICUS Districts automatisch die Standard-Liniendiagramme und -Falschfarbendarstellungen des Netzes an, sofern die netzbezogenen Standardausgaben aktiv sind und für das Netz noch keine eigenen Diagramme dieser Art bestehen. Das geschieht je Netz nur einmal und lässt sich rückgängig machen.

Praxis-Tipp

Starten Sie einen langen Jahreslauf nie ungeprüft. Mit Testinitialisierung prüfen Sie das Modell in Sekunden auf Eingabefehler, ohne die Simulation zu rechnen – das erspart Ihnen den Abbruch nach vielen Minuten Rechenzeit. Nehmen Sie außerdem die Vorab-Prüfungen ernst: Eine Warnung zu geregelten Pumpen ohne Begrenzungspolynom kann den Lauf tatsächlich scheitern lassen; weisen Sie die Pumpenkennlinie dann vorab über die stationäre Berechnung aus der Datenbank zu.
