Stationäre Berechnung & Pumpe dimensionieren

Nahwärmenetz Teil 2: Stationäre Berechnung durchführen und die Pumpe dimensionieren

Überblick ▶ 0:10

Nahwärmenetz bereit zur stationären Berechnung und Pumpenauslegung — Ausgangspunkt: Das im ersten Tutorial erstellte Netz zur Anlagenkonfiguration und stationären Berechnung

In diesem Tutorial wird gezeigt, wie die Anlagenkonfiguration bearbeitet, eine stationäre Berechnung durchgeführt und die Pumpe dimensioniert wird. Ausgangspunkt ist das im ersten Tutorial erstellte Netz.

Anlagenkonfiguration prüfen ▶ 0:25

Anlagen-View mit zugewiesenen Anlagen an den Netzpunkten — Anlagen-View: Übersicht der zugewiesenen Anlagen an jedem Punkt im Netz

Im Anlagen-View wird angezeigt, welche Anlagen an welchem Punkt zugewiesen sind.

Hausübergabestation ▶ 0:38

Anlageneditor mit Hausübergabestation: Wärmeübertrager und Ventil — Einfache Hausübergabestation im Anlageneditor: Wärmeübertrager (0,5 bar) mit Ventil (20 K Regelung)

Mit einem Doppelklick auf den Eintrag öffnet sich der Anlageneditor. Die einfache Hausübergabestation enthält:

Einen Wärmeübertrager mit einem Druckverlust von 0,5 bar
Ein Ventil, das eine Temperaturdifferenz von 20 Kelvin über den Wärmeübertrager regelt

Energiezentrale ▶ 1:07

Anlageneditor der Energiezentrale mit Umwälzpumpe und Wärmeerzeuger — Energiezentrale: Umwälzpumpe (2 bar Druckerhöhung) und Wärmeerzeuger (80 °C Vorlauftemperatur)

Die Energiezentrale enthält:

Eine Umwälzpumpe mit zunächst konstanter Druckerhöhung von 2 bar (wird im Anschluss dimensioniert)
Einen einfachen Wärmeerzeuger mit einer konstanten Vorlauftemperatur von 80 °C

Stationäre Berechnung durchführen ▶ 1:37

Dialog der stationären Berechnung mit Vorlauftemperatur und Gleichzeitigkeit — Stationäre Berechnung: Vorlauftemperatur, Temperaturdifferenz, Ruhedruck und Gleichzeitigkeit einstellen

In den Reiter Stationäre Analyse wechseln.
Den Dialog öffnen — hier können Vorlauftemperatur, Temperaturdifferenz, Ruhedruck (Druck in der Druckhaltung) und die Gleichzeitigkeit eingestellt werden.
Die stationäre Berechnung erstellen.

Ergebnisse der stationären Berechnung ▶ 2:12

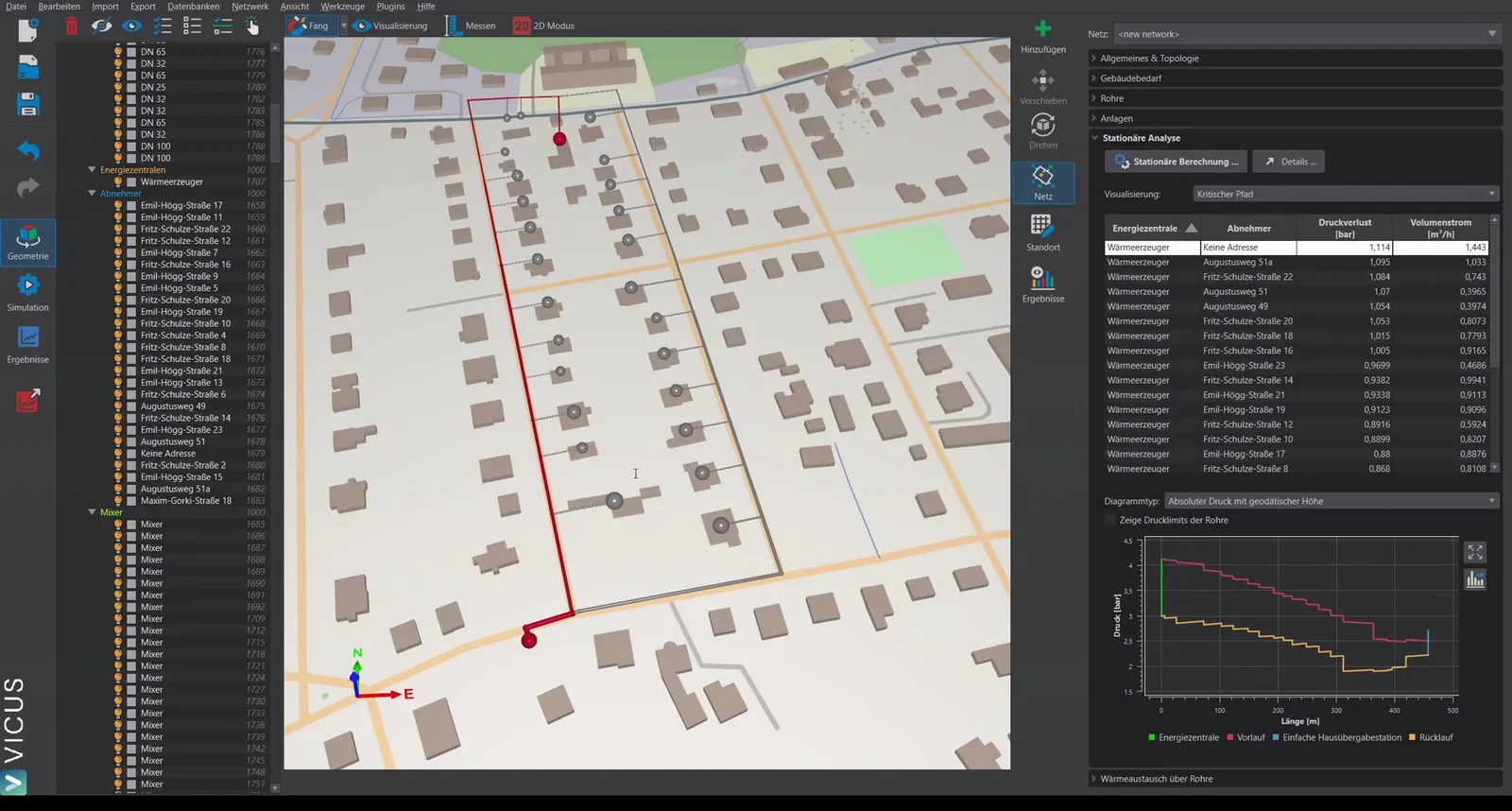

Ergebnisse mit Druckverlust am Schlechtpunkt und farblicher Darstellung des kritischen Pfads — Ergebnisse: Druckverlust am Schlechtpunkt mit farblicher Darstellung des kritischen Pfads und Druckverlauf

Im Ergebnis werden angezeigt:

Der Druckverlust am Schlechtpunkt und der kritische Pfad farblich dargestellt
Durch Auswahl verschiedener Einträge in der Tabelle lassen sich die Druckverluste an jedem Abnehmer anzeigen
Der Druckverlauf entlang des Stranges, optional mit oder ohne geodätische Höhe
Die Drucklimits der Rohre (z. B. PN16 mit 16 bar Druckfestigkeit)

Weitere Darstellungsmöglichkeiten ▶ 3:15

Farbliche Darstellung verschiedener Berechnungsergebnisse im Netz — Farbliche Darstellung von Druckverlust, Massenstrom und Volumenstrom direkt im Netzplan

Es lassen sich weitere Größen farblich im Netz darstellen: spezifischer Druckverlust, Massenstrom, Volumenstrom und weitere Ergebnisse. Beim Auswählen eines Elements werden zusätzliche Ergebnisse auf der rechten Seite angezeigt.

Detailergebnisse ▶ 3:41

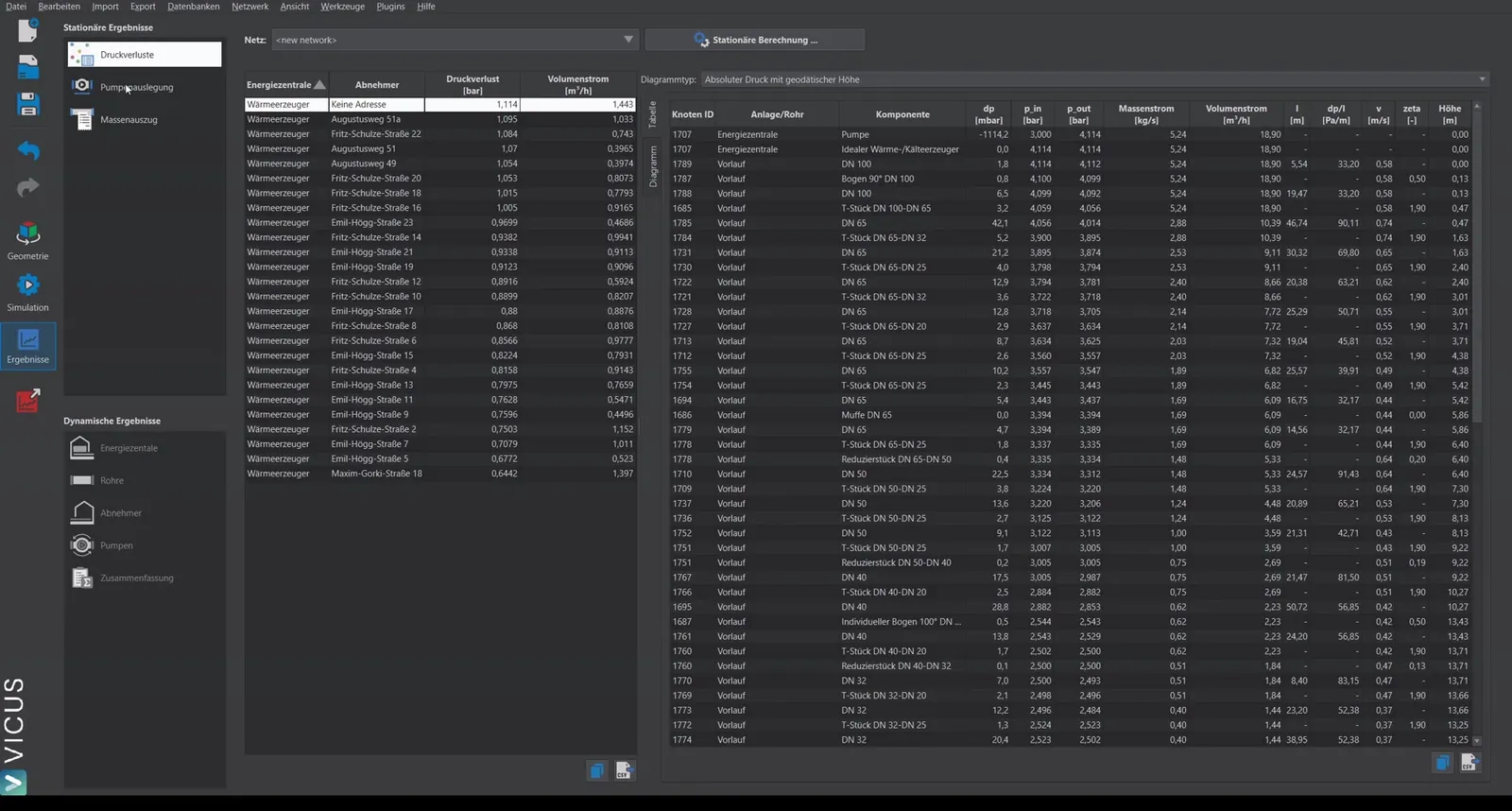

Tabellarische Detailübersicht aller Komponenten mit Druckverlust und Massenstrom — Detailergebnisse: Tabellarische Übersicht jeder Komponente mit Druckverlust, Massenstrom und absolutem Druck

Unter Details findet sich eine tabellarische Übersicht über jede Komponente im Netz — also jede Komponente in den Anlagen und im Rohrnetz, inklusive der Rohrfittinge, mit dem jeweiligen Druckverlust, Massenstrom, Volumenstrom und absolutem Druck.

Pumpe dimensionieren ▶ 4:10

Pumpenauslegung mit vorgeschlagenen Pumpen und Kennlinien — Pumpenauslegung: Passende Pumpen werden vorgeschlagen und können direkt zugewiesen werden

Auf Pumpenauslegung wechseln.
In der oberen Tabelle wird die Energiezentrale dargestellt. Darunter werden passende Pumpen vorgeschlagen.
Die gewünschte Pumpe auswählen und auf Pumpe zuweisen klicken.
Die Pumpe aus der Datenbank wird automatisch in der Anlage hinterlegt — die richtigen Kennlinien sind direkt zugewiesen.

Pumpe in der Anlage überprüfen ▶ 4:40

Anlageneditor mit zugewiesener Pumpe und hinterlegten Pumpenkurven — Überprüfung der zugewiesenen Pumpe: Korrekte Pumpenkurven sind automatisch hinterlegt

Über Anlage bearbeiten und einen Doppelklick auf die Energiezentrale lässt sich prüfen, dass die richtigen Pumpenkurven hinterlegt sind.
