Dimensionierung durchführen

Der Dialog Rohre dimensionieren: alle Optionen, Ablauf der Berechnung und manuelle Nacharbeit einzelner Trassen

VICUS Districts Seite 2 von 6 im Kapitel

Überblick

Der Dialog Rohre dimensionieren führt die automatische Rohrdimensionierung für das aktive Netz durch: Er legt Fluidtemperatur, Temperaturdifferenz, Rohrauswahl und Dimensionierungskriterium fest und weist anschließend jeder Trasse einen Rohrtyp zu. Nach der Dimensionierung werden automatisch die Formstücke an den Knoten zugewiesen. Das zugrunde liegende Rechenmodell beschreibt Berechnungsverfahren.

Aufruf

  • Menü Netzwerk › Rohre dimensionieren …
  • alternativ die Schaltfläche Rohre dimensionieren … im Reiter Rohre des Netzwerk-Eigenschaftsfensters

Voraussetzung: Das Netz muss vollständig verbunden sein, andernfalls erscheint eine Fehlermeldung und der Dialog öffnet sich nicht.

Offene Enden (Leitungen, die an einer Verzweigung ohne weiteren Anschluss enden) sind für die Dimensionierung zulässig: Eine solche Leitung führt selbst keine Last und wird mit der kleinsten Leistung der angrenzenden Leitungen dimensioniert. Beim Aufruf über die Schaltfläche im Reiter Rohre fragt VICUS Districts zuvor Offenes Ende gefunden und bietet Offenes Ende entfernen oder Mit offenem Ende fortfahren an. Für den Export zur Simulation müssen offene Enden dagegen entfernt sein.

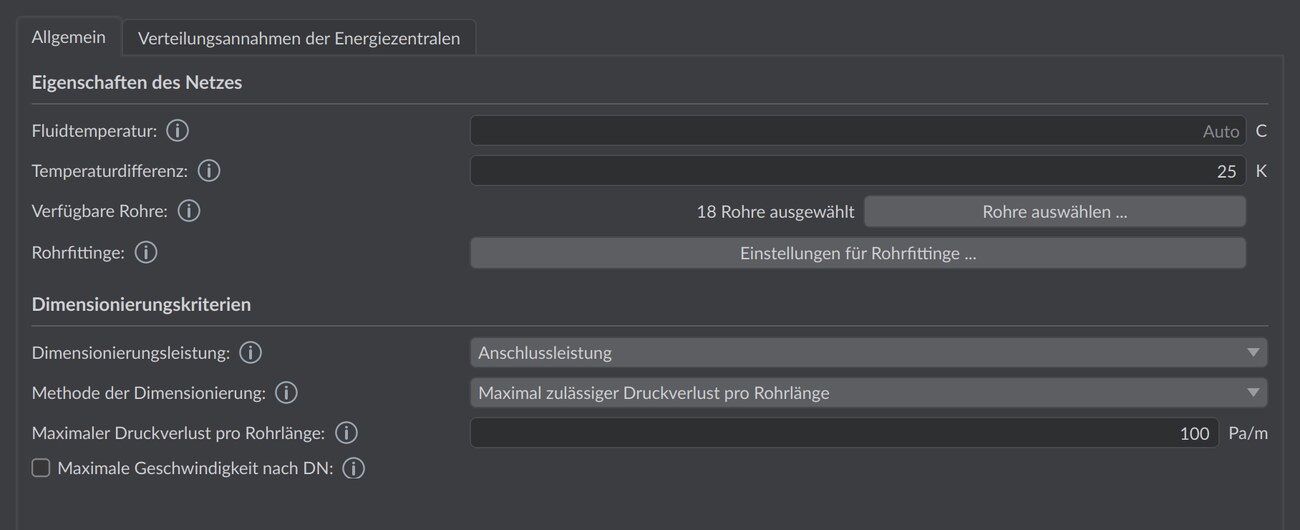

Dialog Rohre dimensionieren, Reiter Allgemein, mit Fluidtemperatur, Temperaturdifferenz, Rohrauswahl und Dimensionierungskriterien
Dialog „Rohre dimensionieren“ – Reiter Allgemein mit Netzeigenschaften und Dimensionierungskriterien

Reiter Allgemein

Eigenschaften des Netzes

OptionStandardEinheitBedeutung
Fluidtemperatur:auto (leer)°CNominale Vorlauftemperatur zur Bestimmung der temperaturabhängigen Fluidviskosität. Das Feld darf leer bleiben (auto); dann wird die Vorlauftemperatur aus den Anlagen bzw. der Heizkurve des Netzes bestimmt.
Temperaturdifferenz:4KNominale Temperaturdifferenz zwischen Vor- und Rücklauf an den Übergabestationen; rechnet die Abnehmerleistung in einen Massenstrom um.
Verfügbare Rohre:--Anzahl der ausgewählten Rohrtypen. Die Schaltfläche Rohre auswählen … öffnet einen Datenbankdialog mit Auswahlspalte: Über die Checkboxen bzw. die Schaltflächen zum Markieren und Demarkieren legen Sie fest, welche Rohrtypen der Algorithmus verwenden darf.
Rohrfittinge:--Die Schaltfläche Einstellungen für Rohrfittinge … öffnet den Einstellungsdialog für die automatische Formstück-Zuweisung, siehe Formstücke.

Dimensionierungskriterien

OptionStandardBedeutung
Dimensionierungsleistung:Anschlussleistung (installierte Kapazität)Anschlussleistung (installierte Kapazität) verwendet die installierte Anschlussleistung jeder Übergabestation; Teillastanteile bleiben unberücksichtigt. Tatsächliche maximale Leistung aus dem Abnehmerbedarf (Heizen oder Kühlen) verwendet das Maximum des tatsächlichen Abnehmerbedarfs aus dem zugewiesenen Bedarfsprofil. Heizen und Kühlen werden beide betrachtet; maßgebend ist, was das Netz stärker belastet. Bei konfigurierter Wärmepumpe belastet nur der quellenseitige Anteil der Heizleistung das Netz (PHeizung⋅(1−1/COP)P_\mathrm{Heizung} \cdot (1 - 1/COP)), eine Kühllast wird unverändert an das Netz abgegeben. Zusätzlich wirkt der je Abnehmer eingetragene Teillastanteil. Liegen für einen Abnehmer keine verwertbaren Bedarfsdaten vor, wird er mit seiner Anschlussleistung angesetzt. In beiden Fällen wird bei aktivierter Gleichzeitigkeit der Gleichzeitigkeitsfaktor angewendet; ein Wechsel der Dimensionierungsleistung macht vorhandene Gleichzeitigkeitsergebnisse veraltet.
Methode der Dimensionierung:Maximal zulässiger Druckverlust pro RohrlängeKriterium für die Rohrauswahl je Trasse: Maximal zulässiger Druckverlust pro Rohrlänge oder Maximale Pumpendruckhöhe (schaltet die darunterliegenden Eingabefelder um).

Methode: Maximal zulässiger Druckverlust pro Rohrlänge

OptionStandardEinheitBedeutung
Maximaler Druckverlust pro Rohrlänge:150Pa/mMaximal zulässiger Druckverlust pro Rohrmeter. Für jede Trasse wird das kleinste verfügbare Rohr gewählt, das darunter bleibt.
Maximale Geschwindigkeit nach DN:deaktiviert-Aktiviert eine zusätzliche Geschwindigkeitsbegrenzung je Nenndurchmesser.

Bei aktivierter Geschwindigkeitsbegrenzung erscheint eine Tabelle mit den Spalten DN [mm] und Max. Geschwindigkeit [m/s]; die Geschwindigkeitswerte sind editierbar (Mehrfachauswahl möglich). Ein Diagramm stellt die Tabellenwerte als durchgezogene Kurve (v_max) und die aus dem Druckverlust-Grenzwert berechneten Geschwindigkeiten als gestrichelte Referenzkurve (v(dp_max)) dar.

  • Geschwindigkeiten aus maximalem Druckverlust berechnen berechnet die Geschwindigkeitsgrenzen aus dem aktuell eingestellten Druckverlust-Grenzwert neu (iterative Berechnung mit Colebrook-Reibungsbeiwert und Rauheit 0,01 mm, siehe Berechnungsverfahren). Eine Rückfrage bestätigt das Überschreiben der Tabelle.
  • Kopieren kopiert die Tabelle in die Zwischenablage.

Methode: Maximale Pumpendruckhöhe

OptionStandardBedeutung
Typ der Versorgung:Zentrale UmwälzpumpeZentrale Umwälzpumpe: Die Tabelle listet die Energiezentralen (Quellknoten). Dezentrale Umwälzpumpen: Die Tabelle listet die Übergabestationen der Abnehmer.
Tabelle Name des Knotens / Pumpen-Förderhöhe [bar]-Verfügbare Förderhöhe je Pumpe in [bar], editierbar; bei Mehrfachauswahl wird der eingegebene Wert auf alle markierten Zeilen übernommen.

Bei dieser Methode werden die Rohre zunächst nach dem maximalen Druckverlust pro Rohrlänge vorbelegt und anschließend so korrigiert, dass der Gesamtdruckverlust entlang jedes Versorgungspfads innerhalb der verfügbaren Pumpenförderhöhe bleibt.

Reiter Verteilungsannahmen der Energiezentralen

Dieser Reiter ist nur aktiv, wenn das Netz mindestens eine Energiezentrale enthält, und entspricht dem Dialog unter Netzwerk › Verteilungsannahmen der Energiezentralen …, siehe Mehrere Energiezentralen.

Ablauf und Ergebnis

Die Schaltfläche Rohrdimensionierung durchführen startet die Berechnung; der Fortschritt wird in einer Fortschrittsleiste angezeigt und kann abgebrochen werden. Vorher werden Netztopologie und Anlagenanschlüsse geprüft: Fehlerhaft verbundene Knoten oder falsch angeschlossene Anlagen – etwa eine in die Leitung eingebundene Anlage, die nicht an genau zwei Rohren liegt – brechen mit der Meldung Ungültiges Netz und einer Liste der Fehler ab. Ist die Gleichzeitigkeit aktiviert und liegen keine aktuellen Ergebnisse vor, wird zunächst die Gleichzeitigkeitsoptimierung ausgeführt. Nach Abschluss:

  • Jeder nicht gesperrten Trasse ist ein Rohrtyp zugewiesen; anschließend werden die Formstücke an den Knoten automatisch neu zugewiesen.
  • Wurde mit der tatsächlichen maximalen Leistung dimensioniert und fehlen für einzelne Abnehmer verwertbare Bedarfsdaten, nennt die Warnung Unvollständige Bedarfsdaten diese Abnehmer; sie wurden mit ihrer Anschlussleistung dimensioniert.
  • Trassen, für die kein Rohr das Kriterium erfüllt, erhalten das größte verfügbare Rohr und werden in einer Warnmeldung aufgelistet.
  • Bei der Methode der maximalen Pumpendruckhöhe erscheint eine Warnung, wenn die vorgegebene Förderhöhe nicht ausreicht.
  • Gesperrte Rohre und Knoten werden übersprungen und nach erfolgreicher Dimensionierung in einer Hinweismeldung aufgeführt.

Die Änderung wird als Undo-Schritt in das Projekt übernommen. Ist Dialog nach Beendigung schließen aktiviert (Standard), schließt sich der Dialog nach erfolgreichem Abschluss automatisch.

Manuelle Nacharbeit

Einzelne Trassen lassen sich im Reiter Rohre des Netzwerk-Eigenschaftsfensters nachbearbeiten:

  • Die Tabelle im Anzeigemodus Rohreigenschaften listet alle im Netz verwendeten Rohrtypen mit Farbe, Hersteller, Produkt und Name.
  • Bearbeiten… öffnet den gewählten Rohrtyp in der Rohrdatenbank.
  • Austausch… ersetzt den gewählten Rohrtyp im gesamten Netz durch einen anderen.
  • Auswählen selektiert alle Trassen mit diesem Rohrtyp in der 3D-Szene.

Für einzelne, in der Szene selektierte Trassen weisen Zuweisen aus DB… und Zuweisen aus Tabelle einen anderen Rohrtyp direkt zu. Beim Bearbeiten gesperrter Trassen erfolgt eine Sicherheitsabfrage.

Übrigens

Ein manueller Rohrtausch ändert die Durchmesser an den Knoten und damit Reduzierstücke und T-Stücke. VICUS Districts weist die Formstücke der betroffenen Knoten beim Zuweisen und Austauschen automatisch neu zu; Rohrfittinge neu berechnen … brauchen Sie nur, wenn Sie die Einstellungen für Rohrfittinge ändern möchten. Mit Austausch… ersetzen Sie einen Rohrtyp netzweit in einem Schritt, was bei nachträglich gewechselten Produktreihen viel Handarbeit spart.

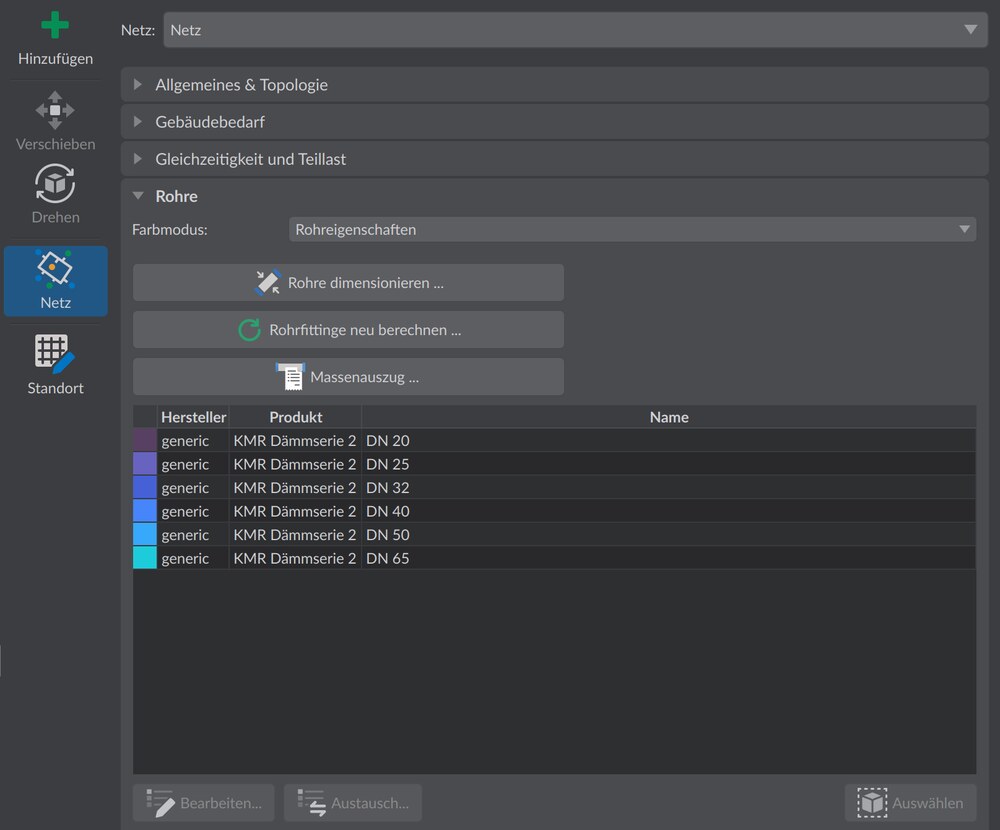

Reiter Rohre des Netzwerk-Eigenschaftsfensters mit Rohreigenschaften-Tabelle und Schaltflächen zur manuellen Rohrtyp-Zuweisung
Manuelle Nacharbeit: Reiter „Rohre“ mit Tabelle der verwendeten Rohrtypen und den Schaltflächen Bearbeiten, Austausch und Auswählen
