Liniendiagramme

Zeitreihen der dynamischen Netzsimulation als Liniendiagramme auswerten: Diagramme für Energiezentrale, Abnehmer, Rohre und Pumpen anlegen und exportieren

VICUS Districts Seite 2 von 4 im Kapitel

Überblick

Die Diagramm-Ansicht stellt die Zeitreihen der dynamischen Simulation als Liniendiagramme dar. Die Diagramme sind nach den Kategorien Energiezentrale, Abnehmer, Rohre und Pumpen geordnet. Jedes Diagramm hat einen Diagrammtyp, der die dargestellte Größe festlegt, und zeigt je Netzelement eine Kurve. Kombinierte Diagramme zeigen dagegen mehrere Größen eines einzelnen Elements, etwa Vor- und Rücklauftemperatur einer Übergabestation. Die Diagramme erscheinen untereinander in der Diagrammmatrix neben der 3D-Szene. Die Energiebilanz des Netzes zeigt die Übersicht.

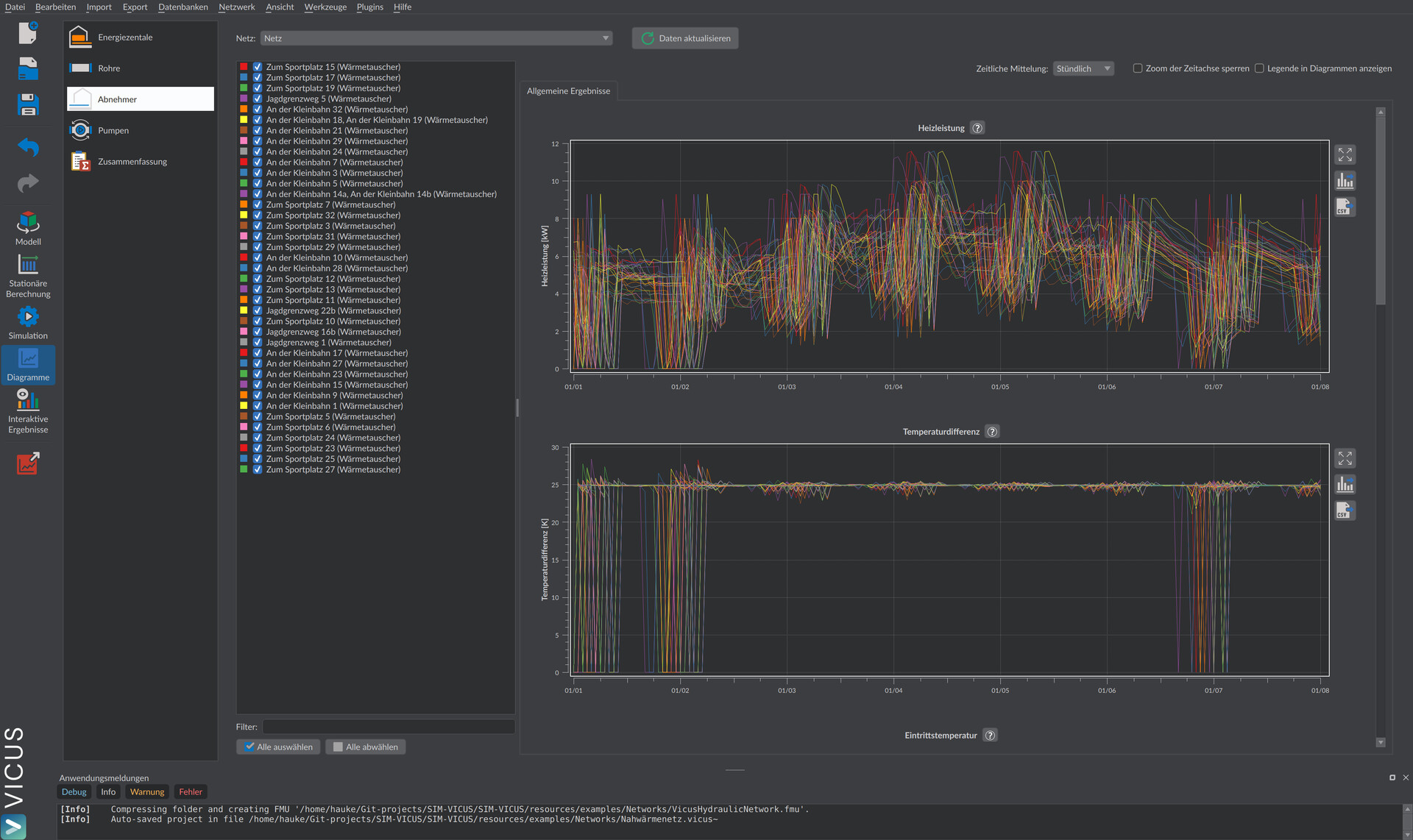

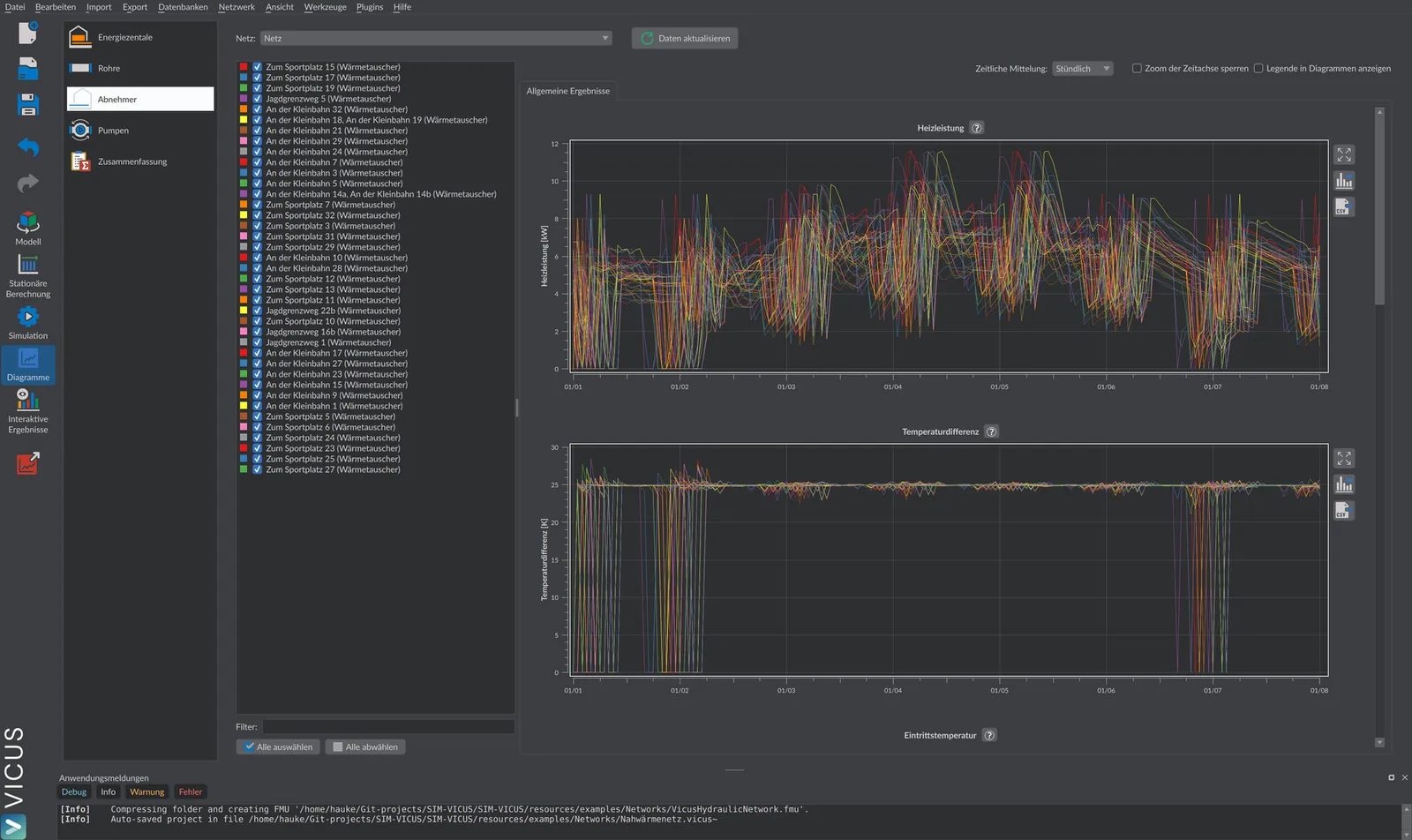

Liniendiagramme der Zeitreihen einer Netzsimulation (Heizleistung, Temperaturdifferenz)
Liniendiagramme der Zeitreihen – hier Heizleistung und Temperaturdifferenz der Abnehmer über die Simulationszeit

Aufruf

Schaltfläche Ergebnisse in der Haupt-Werkzeugleiste, dann in der vertikalen Werkzeugleiste rechts neben der 3D-Szene Diagramme. Sind die Arbeitsbereiche für Gebäude und Netze beide aktiv, heißt die Schaltfläche Diagramme Netze. Voraussetzung ist eine durchgeführte Simulation; die Ergebnisdateien liegen im Ordner <Projektname>/results/ neben der Projektdatei.

Über allen Ergebnisseiten steht die Statuszeile:

ElementBedeutung
Netz:Auswahl des aktiven Netzes. Alle Ergebnisansichten zeigen die Ergebnisse dieses Netzes, und der nächste Simulationslauf verwendet es. Die Ergebnisse mehrerer Netze bleiben nebeneinander erhalten.
StatusmeldungZusammenfassung von Simulation, Projekt und Datencache, z. B. Ergebnisse aktuell, Projekt seit letztem Lauf geändert oder Ergebnisdateien auf Festplatte geändert
Ergebnisse neu ladenLiest alle auf der Festplatte geänderten Ergebnisdateien neu ein. Bis dahin zeigen die Diagramme die bereits geladenen Daten.
DetailsAufklappbar: Status von Simulation:, Projekt: und Datencache: sowie das Ergebnisverzeichnis: mit Schaltfläche zum Öffnen im Dateimanager

Diagramme verwalten

Links stehen die Kategorien Energiezentrale, Abnehmer, Rohre und Pumpen als aufklappbare Seiten. Jede Seite listet ihre Diagramme in einer Tabelle mit Sichtbarkeit (Glühbirne), Datenstatus, Typ und Beschreibung. Ein Klick auf die Glühbirne blendet das Diagramm in der Matrix ein oder aus; die Auswahl einer Zeile hebt das zugehörige Diagramm in der Matrix hervor.

ElementBedeutung
Neues Diagramm über den Dialog Netz-Liniendiagramm hinzufügen anlegen
BearbeitenName und Elementauswahl des markierten Diagramms ändern (Dialog Netz-Liniendiagramm bearbeiten). Kombinierte Diagramme und Pumpenkennlinien lassen sich nicht bearbeiten, nur entfernen und neu anlegen.
Markierte Diagramme entfernen
Einblenden / AusblendenMarkierte Diagramme sichtbar machen bzw. ausblenden
Diagramme nach Name filtern…Textfilter für die Diagrammtabelle
Erforderliche AusgabedateienAufklappbar: die Ergebnisdateien, die das markierte Diagramm liest, mit dem Hinweis, ob sie vorhanden sind

Über den Kategorien stehen zwei weitere Elemente:

  • Nur Diagramme der aktiven Kategorie anzeigen beschränkt die Diagrammmatrix auf die Diagramme der aufgeklappten Kategorie.
  • Standarddiagramme erstellen legt die fehlenden Standarddiagramme für das aktive Netz an. Ist in den Ausgaben die Option Generiere standardmäßige netzbezogene Ausgaben abgeschaltet, weist ein Hinweis darauf hin, dass die Ergebnisdateien dieser Diagramme fehlen werden.

Standarddiagramme

Beim ersten Simulationsstart eines Netzes legt VICUS Districts die Standarddiagramme automatisch an – sofern die netzbezogenen Standardausgaben aktiv sind und für das Netz noch keine Diagramme existieren. Angelegt wird nur, was die Komponenten des Netzes hergeben:

KategorieStandarddiagramme
EnergiezentraleHeiz-/Kühlleistung (ideal), Heizleistung, Quellenleistung, COP und elektrische Leistung der Wärmepumpe, Quellenwärmestrom; je Wärmeerzeuger ein Diagramm Vor-/Rücklauftemperaturen (kombiniert)
AbnehmerWärmestrom, Temperaturdifferenz, Relatives Wärmedefizit; Differenzdruck am Abnehmer (gesamt) nur bei einer Pumpe mit Schlechtpunktregelung
RohreWärmeverlust (Vorlauf / Rücklauf / Gesamt)
PumpenDruckhöhe, Elektrische Leistung; je Pumpenkomponente eine Pumpenkennlinie

Diagramm hinzufügen

Der Dialog Netz-Liniendiagramm hinzufügen fragt drei Dinge ab:

FeldBedeutung
Diagrammtyp:Die dargestellte Größe. Angeboten werden nur Typen, für die das Netz passende Komponenten enthält.
Name:Vorgeschlagen als Diagrammtyp - Netzname; bei genau einem ausgewählten Knoten wird statt des Netznamens der Knotenname verwendet. Der Name muss innerhalb der Kategorie eindeutig sein.
ElementeAlle in Frage kommenden Elemente oder Aktuelle Auswahl. Die zweite Option ist nur aktiv, wenn in der Szene Netzknoten ausgewählt sind, und ist dann vorbelegt – so entsteht ein Diagramm nur für die ausgewählten Abnehmer oder Erzeuger.

Bei kombinierten Diagrammen und bei der Pumpenkennlinie wählen Sie stattdessen aus einer Liste die Abnehmer, Wärmeerzeuger bzw. Pumpenkomponenten (mit Filter Nach Name filtern…). Für jeden ausgewählten Eintrag entsteht ein eigenes Diagramm.

Diagrammtypen je Kategorie

Alle Zeitreihen werden über der Simulationszeit aufgetragen. Leistungen und Wärmeströme schreibt die Simulation als Mittelwerte über das Ausgabeintervall.

Energiezentrale

DiagrammtypEinheit
Quellenwärmestrom (Wärmeeintrag in das Netz)kW
COP (Wärmepumpe)–
Heizleistung (Wärmepumpe)kW
Quellenleistung (Wärmepumpe)kW
Elektrische Leistung (Wärmepumpe)kW
Heiz-/Kühlleistung (ideal)kW
Erdreichtemperatur (bei Erdwärmekollektoren)°C
Eintrittstemperatur / Austrittstemperatur°C
Volumenstromm³/h
Druckverlustbar
TemperaturdifferenzK
Vor-/Rücklauftemperaturen (kombiniert) – Vor- und Rücklauftemperatur eines Wärmeerzeugers°C

Abnehmer

DiagrammtypEinheit
WärmestromkW
Temperaturdifferenz zwischen Ein- und AustrittK
Relatives Wärmedefizit (0 = Bedarf vollständig gedeckt)%
Absolutes WärmedefizitkW
Eintrittstemperatur / Austrittstemperatur°C
Volumenstromm³/h
Druckverlust Wärmetauscherbar
Differenzdruck am Abnehmer (gesamt) – Summe über alle Elemente der Übergabestation, also der Differenzdruck, den eine Schlechtpunktregelung siehtbar
Bei Übergabestationen: sekundärseitige Ein- und Austrittstemperatur, sekundärseitiger Austrittstemperatur-Sollwert (°C), vom Gebäude benötigter Wärmestrom (kW), Ventil Grunddruckverlust und Ventil Geregelter Druckverlust (bar)
Bei dezentralen Wärmepumpen: COP (–), elektrische Leistung, Heizleistung, Quellenleistung (kW)
Vor-/Rücklauftemperaturen (kombiniert) – Vor- und Rücklauftemperatur eines Abnehmers°C
Übergabestationstemperaturen (kombiniert) – Ein- und Austrittstemperaturen auf Primär- und Sekundärseite einschließlich Sollwert°C
Übergabestations-Wärmeströme (kombiniert) – vom Gebäude benötigter und von der Übergabestation gelieferter WärmestromkW

In der Praxis

Ob Ihr Netz jeden Abnehmer sicher versorgt, lesen Sie am schnellsten am Relativen Wärmedefizit ab: 0 % bedeutet vollständige Deckung, Werte darüber zeigen Unterversorgung. Wählen Sie den betroffenen Abnehmer in der Szene aus und legen Sie für ihn die Diagramme Übergabestations-Wärmeströme (kombiniert) und Übergabestationstemperaturen (kombiniert) an. Dort vergleichen Sie angeforderten mit geliefertem Wärmestrom sowie die sekundärseitige Temperatur mit dem Sollwert. So erkennen Sie, ob zu niedrige Vorlauftemperatur oder ein hydraulischer Engpass die Ursache ist.

Rohre

DiagrammtypEinheitKurven
Wärmeverlust (Vorlauf / Rücklauf / Gesamt) – Summe über alle Rohrsegmente; negative Werte = WärmegewinnekWVorlauf, Rücklauf, Alle Rohre

Pumpen

DiagrammtypEinheit
Elektrische LeistungW
Druckhöhebar
Volumenstromm³/h
Wirkungsgrad der Pumpe%
Überschreitung des Volumenstrom-Grenzwerts (bei geregelten Pumpen)m³/h
PumpenkennlinieDruckhöhe [bar] über Volumenstrom [m³/h]

Die Pumpenkennlinie trägt für alle Pumpen einer Pumpenkomponente die Betriebspunkte der Simulation als Punktwolke im Kennfeld auf. Sind Betriebsgrenzen hinterlegt, wird der zulässige Betriebsbereich als Fläche dargestellt; er ist mit der Anzahl parallel betriebener Pumpen der Komponente skaliert. Voraussetzung sind die Ausgaben PressureHead und FluidVolumeFlow.

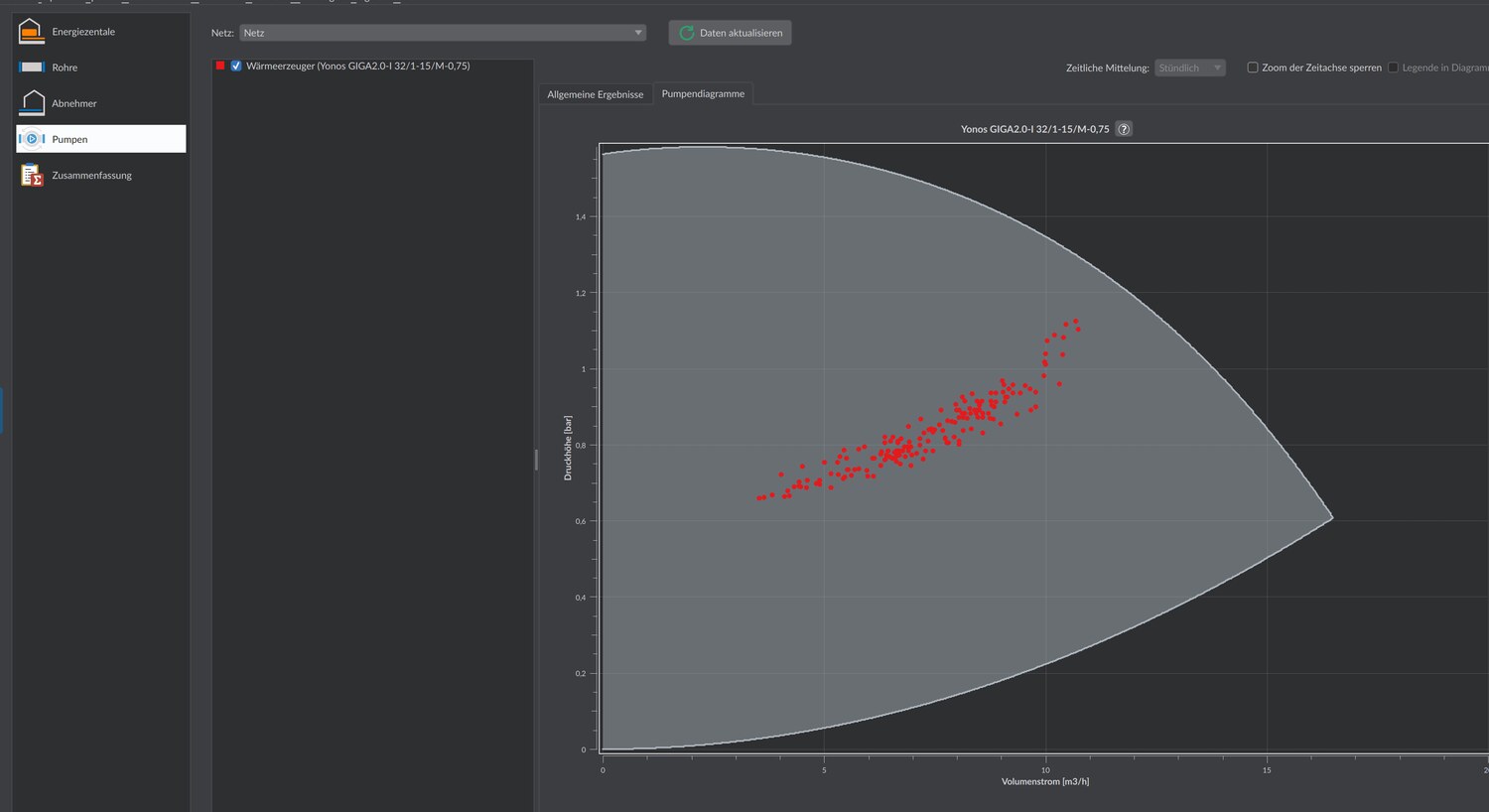

Pumpenkennlinie mit Betriebspunkten im Kennfeld Druckhöhe über Volumenstrom und zulässigem Betriebsbereich
Pumpenkennlinie: Betriebspunkte der Simulation als Punktwolke im Kennfeld Druckhöhe über Volumenstrom, mit hinterlegtem zulässigem Betriebsbereich

Diagrammmatrix

Die Diagramme stehen standardmäßig untereinander in einer Spalte. Über der Matrix stehen:

ElementStandardBedeutung
Diagramme in einer einzelnen Spalte anordneneinAus: die Diagramme werden automatisch in einem Raster angeordnet
x-Achsen-Zoom über Diagramme synchronisierenausZoom und Zoom-Rücknahme in einem Diagramm übernehmen den Zeitbereich in alle anderen Diagramme
Abdocken–Löst die ganze Matrix als eigenes Fenster Ergebnisdiagramme heraus, z. B. für einen zweiten Bildschirm; Schließen des Fensters dockt sie wieder an

Die Diagramme werden erst geladen und gezeichnet, wenn die Diagramm-Ansicht geöffnet wird.

Legende und Auswahl in der Szene

Jedes Diagramm hat eine Legende mit Linienfarbe, Glühbirne und Name:

  • Klick auf die Glühbirne blendet die Linie ein oder aus; Doppelklick zeigt nur diese Linie, ein weiterer Doppelklick wieder alle.
  • bzw. ein Klick auf eine Linie im Diagramm wählt das zugehörige Objekt in der Szene aus.
  • Das Feld Linien nach Name filtern… blendet alle Linien aus, deren Name den Text nicht enthält.
  • Sind in der Szene Netzknoten ausgewählt, werden deren Linien hervorgehoben (dicker, im Vordergrund), die übrigen grau dargestellt.

Das zuletzt angeklickte Diagramm färbt die Szene ein: Die Knoten seiner Linien erscheinen in der Linienfarbe, alle anderen grau. Ausgeblendete oder per Filter verborgene Linien lassen ihre Knoten grau.

Werkzeuge je Diagramm

SchaltflächeFunktion
Diagramm als Bild exportieren: Dialog Diagramm exportieren mit Titel anzeigen und Legende anzeigen, Format Bitmap oder Vektorgrafiken, Ausgabe über In Zwischenablage kopieren oder In Datei exportieren…
Diagrammdaten als Tabelle (tabulatorgetrennt) in die Zwischenablage kopieren – direkt in Excel einfügbar. Ist in der Tabellenansicht ein Bereich markiert, wird nur dieser kopiert (die Zeitspalte immer).
Diagramm / DatentabelleWechselt zwischen Diagramm und Tabellenansicht. Die Tabelle zeigt die Werte in den Anzeigeeinheiten des Diagramms.
AbdockenLöst das einzelne Diagramm als frei schwebendes Fenster heraus
Diagramm ausblenden

In jedes Diagramm zoomen Sie durch Aufziehen eines Rechtecks mit der linken Maustaste. Ein Rechtsklick nimmt eine Zoomstufe zurück, Strg + Rechtsklick zeigt wieder den gesamten Bereich.
