Gebietsdaten importieren (OpenStreetMap, ALKIS)
Gebäude, Straßen und Flurstücke aus OpenStreetMap und amtlichen Geobasisdaten (ALKIS/ATKIS) herunterladen und als Planungsgrundlage nutzen
VICUS Districts Seite 1 von 9 im Kapitel
Überblick
VICUS Districts lädt Gebietsdaten für ein Planungsgebiet direkt aus dem Internet und stellt sie als Planungsgrundlage dar. Zwei Quellen stehen in einem gemeinsamen Dialog zur Auswahl:
- Amtliche Geobasisdaten (ALKIS/ATKIS) der deutschen Bundesländer: Gebäudeumringe, Straßen-, Weg- und Platzflächen mit Straßennamen sowie auf Wunsch Flurstücke. Sie dienen als maßstabsgetreue Hintergrundzeichnung für die Trassenplanung.
- OpenStreetMap (OSM) weltweit: Gebäude (auf Wunsch als 3D-Körper), Straßen und Gelände. Die OSM-Gebäude sind zugleich die Datengrundlage, um automatisch Abnehmer zu erzeugen.
Beide Quellen lassen sich in einem Durchgang kombinieren.
Aufruf
- Menü Import › Gebietsdaten (OpenStreetMap, ALKIS) …
- alternativ die Schaltfläche Gebiet im Bereich Import des Panels Geometrie hinzufügen (rechte Seite)

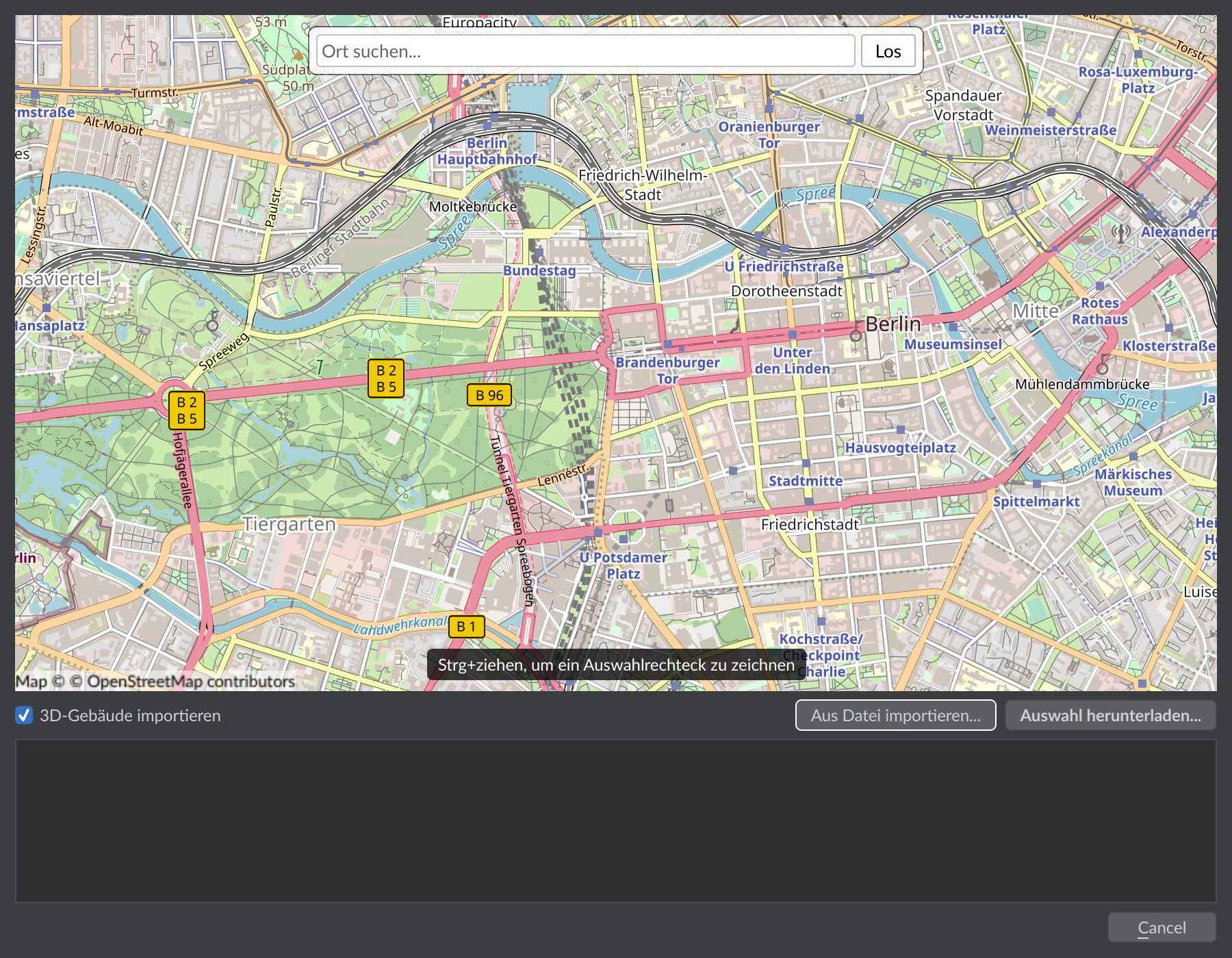

Dialog Gebietsdaten herunterladen
Der Dialog Gebietsdaten herunterladen hat zwei Reiter: Herunterladen für den Online-Abruf und Aus Datei für bereits gespeicherte OSM-Daten. Fortschritt, Anzahl der gelesenen Objekte und Hinweise erscheinen im Protokollbereich unter den Reitern.
Gebiet auf der Karte wählen
Im Reiter Herunterladen wird eine interaktive Karte angezeigt. Beim Öffnen springt sie auf das Projektgebiet, sofern das Projekt bereits georeferenziert ist, sonst auf den zuletzt betrachteten Ausschnitt.
| Eingabe | Wirkung |
|---|---|
| Mausrad | Zoomen |
| Ziehen mit gedrückter Maustaste | Karte verschieben |
| Strg + Ziehen | Auswahlrechteck aufziehen bzw. neu zeichnen |
| Ziehen im Rechteck / an den Griffen | Rechteck verschieben bzw. Größe ändern |
| Suchfeld Ort suchen… oben auf der Karte | Ort suchen und anspringen |
Ist kein Rechteck gezogen, wird der sichtbare Kartenausschnitt importiert. Die Diagonale des Gebiets darf höchstens 50 km betragen; ab 10 km fragt VICUS Districts nach, ob der Download trotzdem gestartet werden soll.
Datenarten
| Gruppe | Option | Standard | Bedeutung |
|---|---|---|---|
| ALKIS-Daten (Deutschland) | Gebäude und Straßen | aktiviert | Gebäudeumringe und Straßenflächen, mit Straßennamen und Mittellinien, soweit die Region sie veröffentlicht. |
| Flurstücke | – | Flurstücksgrenzen des Liegenschaftskatasters. | |
| OpenStreetMap (weltweit) | Baukörper, Straßen und Gelände | – | OSM-Daten des Gebiets. Ersetzt einen bereits vorhandenen OSM-Datensatz (mit Rückfrage). |
| Baukörper zu 3D extrudieren | aktiviert | Gebäudegrundrisse werden anhand ihrer geschätzten Höhe zu 3D-Körpern extrudiert; nur aktiv, wenn OpenStreetMap gewählt ist. |
Herunterladen und übernehmen
Der Import läuft in zwei Schritten:
- Herunterladen ruft die gewählten Daten für das Gebiet ab. Unter der Karte wird anschließend die Quellenangabe der Daten angezeigt.
- In Projekt importieren übernimmt das Ergebnis als ein Undo-Schritt in das Projekt. Das Hauptgitter wird dabei ausgeblendet, weil die Kartendaten nun den räumlichen Bezug liefern.
Bei einer kombinierten Abfrage werden zuerst die Geobasisdaten, dann die OSM-Daten geladen. Schlägt der OSM-Abruf fehl, bleiben die bereits geladenen Geobasisdaten erhalten und können trotzdem übernommen werden.
Reiter Aus Datei
Lesen aus Datei … liest einen OpenStreetMap-Auszug (*.osm) oder eine zuvor gespeicherte VICUS-OSM-Datei (*.vicosm) – nützlich für das Arbeiten ohne Internetverbindung oder für die Weitergabe im Projektteam. Die Daten ersetzen die OpenStreetMap-Daten des Projekts. Die Option Baukörper zu 3D extrudieren gilt nur für *.osm-Dateien; eine *.vicosm-Datei bringt diese Einstellung selbst mit.
Amtliche Geobasisdaten (ALKIS/ATKIS)
VICUS Districts ermittelt aus dem gewählten Gebiet das Bundesland und fragt dessen Geodatendienste ab. Die Liste der Dienste wird beim Öffnen des Dialogs online aktualisiert.
- Außerhalb Deutschlands gibt es keine amtlichen Geobasisdaten. Lässt sich das Gebiet keinem Bundesland zuordnen, wird dieser Teil übersprungen und stattdessen OpenStreetMap importiert.
- Nicht jedes Land stellt alle Datenarten als Open Data bereit. Fehlende Datenarten werden vor dem Download genannt und übersprungen. In Bayern werden Gebäude und Straßenflächen kachelweise geladen, Flurstücke sind dort nicht verfügbar.
- Bei sehr großen Gebieten (mehr als etwa 20 000 Objekte) fragt VICUS Districts nach, da so viele Objekte die 3D-Ansicht deutlich verlangsamen können.
Ergebnis: Die Geobasisdaten werden als Zeichnung GIS Data unter Zeichnungen / DXFs im Navigationsbaum angelegt, mit je einem Layer pro Objektart (z. B. Gebäude, Flurstücke, Straßen-, Weg- und Platzflächen, Straßennamen). Die Layer werden in Graustufen dargestellt, Flächen gefüllt; Straßennamen erscheinen als Beschriftung entlang der Straßenflächen. Ein erneuter Import ergänzt dieselbe Zeichnung, ohne Layer doppelt anzulegen. Farbe und Sichtbarkeit einzelner Layer lassen sich im Objektbaum anpassen.
OpenStreetMap-Daten
Importiert werden aus OSM unter anderem:
- Gebäude – Grundrisse, optional als extrudierte 3D-Körper inklusive Adressinformationen
- Straßen und Schienen – als Linienzüge
- Gelände – Gewässer, Landnutzung und weitere Flächen, sofern im Gebiet vorhanden
Der Abruf läuft für Europa über den OSM-Server von VICUS Software, außerhalb Europas über den öffentlichen Overpass-Server. Ist der Server ausgelastet, wiederholt VICUS Districts die Anfrage automatisch mehrmals mit zunehmender Wartezeit.
Die importierten OSM-Daten erscheinen als eigener Eintrag OpenStreetMap im Navigationsbaum. Einzelne Kategorien (Layer) lassen sich dort über die Sichtbarkeits-Symbole ein- und ausblenden. Die Gebietsdaten sind eine reine Referenzdarstellung – sie werden nicht simuliert und nicht verändert.
OSM-Gebäude in Abnehmer umwandeln
Aus den importierten OSM-Gebäuden lassen sich direkt Netz-Abnehmer erzeugen – inklusive automatisch berechneter Anschlussleistung und Wärmebedarf:
- Wechseln Sie im Panel Geometrie hinzufügen in den Modus
OSM zu Abnehmer.
- Wählen Sie die gewünschten Gebäude in der Kartenansicht aus. Mit gedrückter Strg-Taste ziehen Sie ein Auswahlfenster auf, um mehrere Gebäude gleichzeitig auszuwählen. Einzelne Gebäude können per Klick wieder abgewählt werden.
- Mehrere Adressen im selben Gebäude können automatisch zu einem Abnehmer zusammengeführt werden.
- Wählen Sie Gebäudetyp und Gebäude-Energiestandard. Daraus werden spezifische Heizleistung und spezifischer Heizwärmebedarf vorbelegt; beide Werte lassen sich manuell anpassen. Optional können Trinkwarmwasser- und Kühlbedarf berücksichtigt werden. Über das Verhältnis von Brutto- zu Nettofläche wird die beheizte Fläche aus dem OSM-Grundriss abgeleitet.
- Legen Sie fest, ob der Abnehmer mit einer Wärmepumpe verbunden ist, und geben Sie ggf. den COP bei Auslegungsbedingungen an – dies beeinflusst die Anschlussleistung am Netz.
- Wählen Sie das Zielnetz (oder legen Sie ein neues Netz an).
- Die Zusammenfassungsseite zeigt pro Gebäude Brutto- und Nettofläche, Anschlussleistung, Heizleistung und Heizwärmebedarf. Nach Bestätigung werden die Abnehmer als Knoten im Netz erzeugt.
Die erzeugten Abnehmer verhalten sich wie manuell erstellte Abnehmer: Anschlussleistung und Bedarfswerte können nachträglich im Reiter Gebäudebedarf bearbeitet werden.
Hinweise
- Nur OSM-Gebäude: Die Umwandlung in Abnehmer arbeitet mit den OpenStreetMap-Gebäuden. ALKIS-Gebäude sind eine Hintergrundzeichnung und lassen sich nicht direkt umwandeln.
- Koordinaten: Hat das Projekt noch keinen geografischen Bezug, legt der erste Gebietsdaten-Import ihn fest. Dieser wird u. a. für die Höhenabfrage der Netzknoten und den GIS-Export verwendet.
- Keine Geländehöhen: OpenStreetMap liefert keine Höheninformation für das Gelände. Alle aus OSM erzeugten Knoten liegen zunächst bei z = 0, der geodätische Anteil in den Druckergebnissen ist dann null. Führen Sie nach dem Import die Höhenabfrage aus, sobald die Netztopologie steht.
- Datenqualität: Die Einschränkung betrifft die Gebäudedaten: Gebäudehöhen und Adressen stammen aus OpenStreetMap und können unvollständig sein. Prüfen Sie erzeugte Abnehmer stichprobenartig, insbesondere bei kleinen Nebengebäuden (Garagen, Schuppen), die ggf. abgewählt werden sollten.
Wichtig für die Praxis
OpenStreetMap ist eine gute, schnelle Grundlage – aber keine amtliche Quelle. Gebäudehöhen sind oft nur geschätzt, und ein automatisch erzeugter Abnehmer wird nur so gut wie der OSM-Grundriss. Kontrollieren Sie daher die vorbelegte beheizte Fläche und Anschlussleistung, bevor Sie damit dimensionieren, und wählen Sie Garagen, Schuppen und Nebengebäude gezielt ab, damit sie nicht als Abnehmer im Netz landen.
