Aktives Netz mit zentraler Pumpe simulieren

Kalte Nahwärme Teil 5: Simulation eines aktiven Netzes mit zentraler Umwälzpumpe

Überblick ▶ 0:11

Passives Netz als Ausgangspunkt für den Umbau zum aktiven Netz — Ausgangspunkt: Passives Netz mit dezentralen Pumpen, das in ein aktives Netz mit zentraler Pumpe umgebaut wird

In diesem Tutorial wird gezeigt, wie ein passives Netz mit dezentralen Umwälzpumpen in ein aktives Netz mit einer zentralen Pumpe umgebaut wird. Der Umbau ist in wenigen Schritten erledigt.

Anlagen tauschen ▶ 0:36

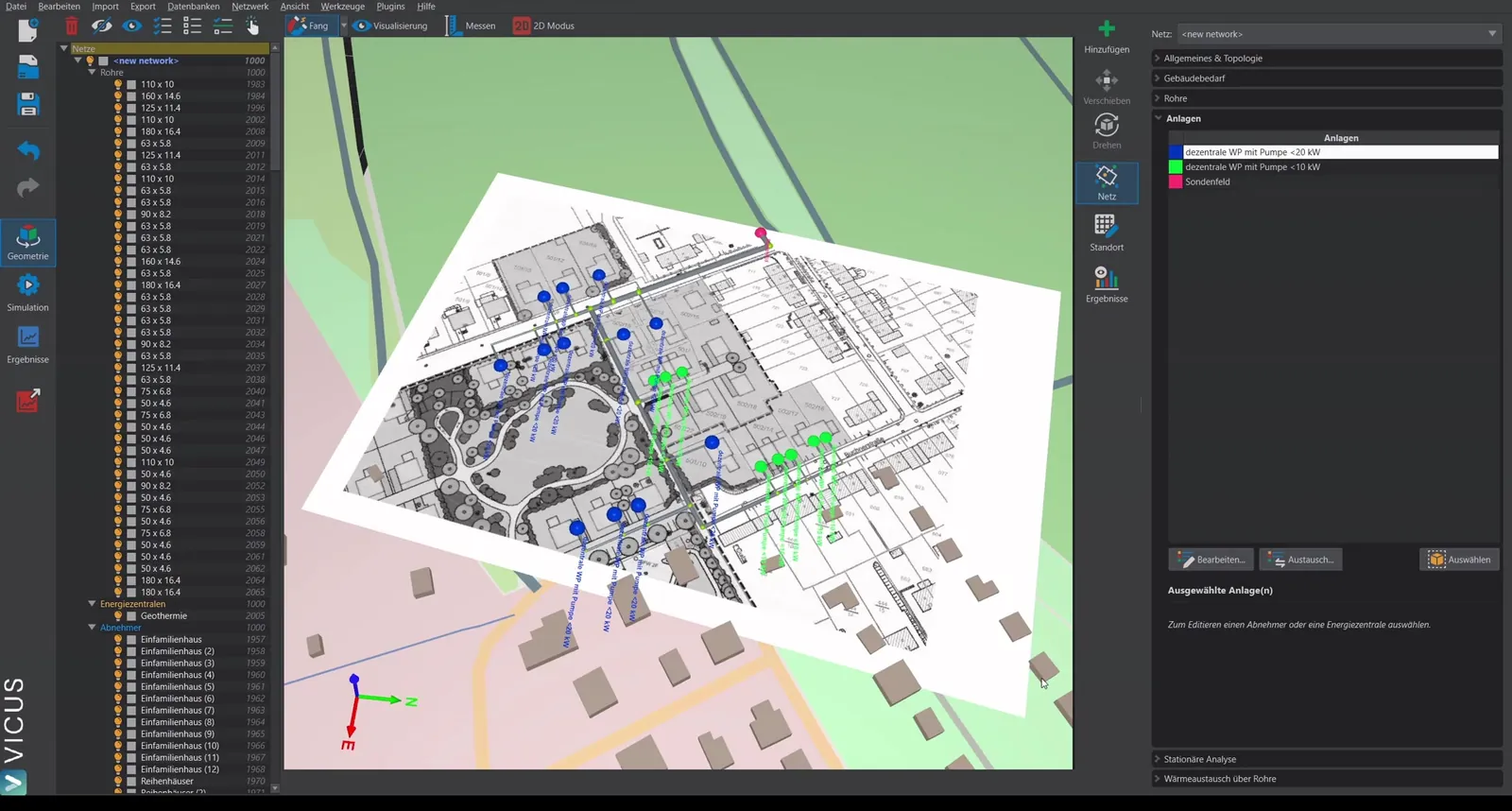

Austausch der dezentralen Wärmepumpe mit Pumpe gegen eine Variante mit Ventil — Austausch der dezentralen Wärmepumpe: Von der Variante mit Pumpe zur Variante mit Ventil

Ausgehend vom vorherigen Beispiel mit dezentralen Wärmepumpen und Umwälzpumpen:

Wählen Sie die dezentrale Wärmepumpe mit Pumpe aus.
Klicken Sie auf Austauschen.
Wählen Sie eine dezentrale Wärmepumpe mit Ventil aus der Datenbank.
Kopieren Sie das Element, damit es bearbeitet werden kann.
Wiederholen Sie den Vorgang für alle weiteren Anlagentypen.

Aufbau der neuen Anlage ▶ 1:18

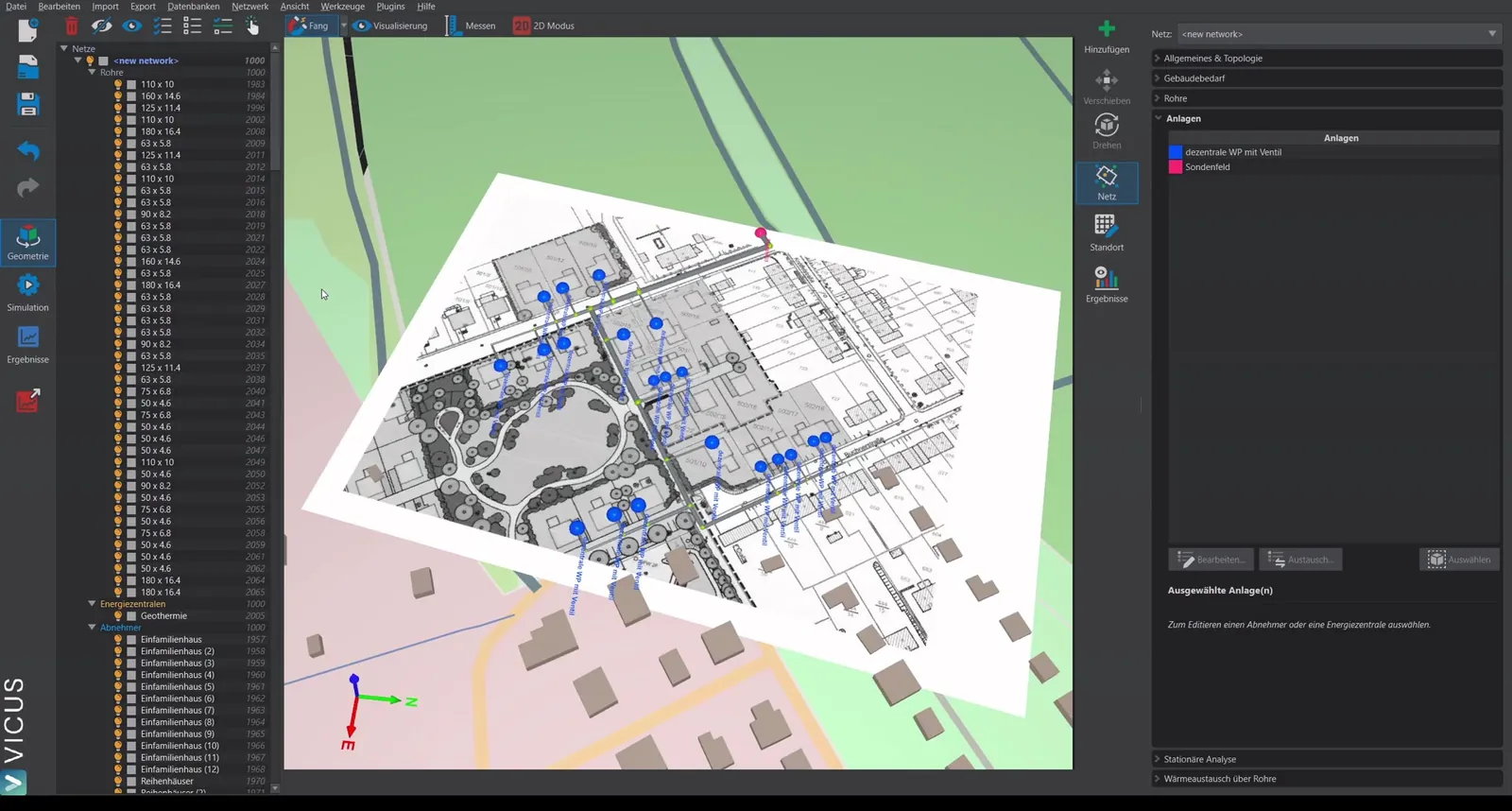

Anlageneditor mit Wärmepumpe und Ventil statt Umwälzpumpe — Neue Anlage: Wärmepumpe mit Ventil (statt Umwälzpumpe) zur Regelung auf 3 Kelvin Temperaturdifferenz

Die neue Anlage besteht aus:

Wärmepumpe mit entsprechendem Druckverlust
Ventil (statt der Umwälzpumpe), das auf eine feste Temperaturdifferenz von 3 Kelvin regelt

Damit ist die Abnehmerseite nun passiv — es wird keine dezentrale Pumpe mehr benötigt.

Zentrale Pumpe einbauen ▶ 2:06

Anlageneditor des Sondenfelds mit eingebauter zentraler Pumpe — Zentrale Pumpe mit definierter Förderhöhe im Sondenfeld eingebaut und verbunden

Das Netz braucht weiterhin eine Umwälzpumpe, die nun zentral im Sondenfeld platziert wird:

Öffnen Sie das Sondenfeld im Anlageneditor.
Löschen Sie die vorhandene Verbindungsleitung.
Ziehen Sie eine Pumpe mit definierter Förderhöhe in die Anlage.
Verbinden Sie die Elemente.
Bestätigen Sie mit OK.

Damit ist das Netz auf ein aktives System umgestellt.

Stationäre Berechnung durchführen ▶ 2:48

Stationäre Berechnung mit zentraler Pumpe statt dezentraler Pumpen — Stationäre Berechnung mit Auswahl der zentralen Pumpe als Versorgungsvariante

Öffnen Sie den Dialog zur stationären Berechnung.
Wählen Sie bei der Versorgung statt dezentraler Pumpen eine zentrale Pumpe.
Starten Sie die Berechnung.

Der Druckverlust am Schlechtpunkt sollte sich kaum vom passiven System unterscheiden, da nur die Pumpe getauscht wurde.

Pumpendimensionierung ▶ 3:25

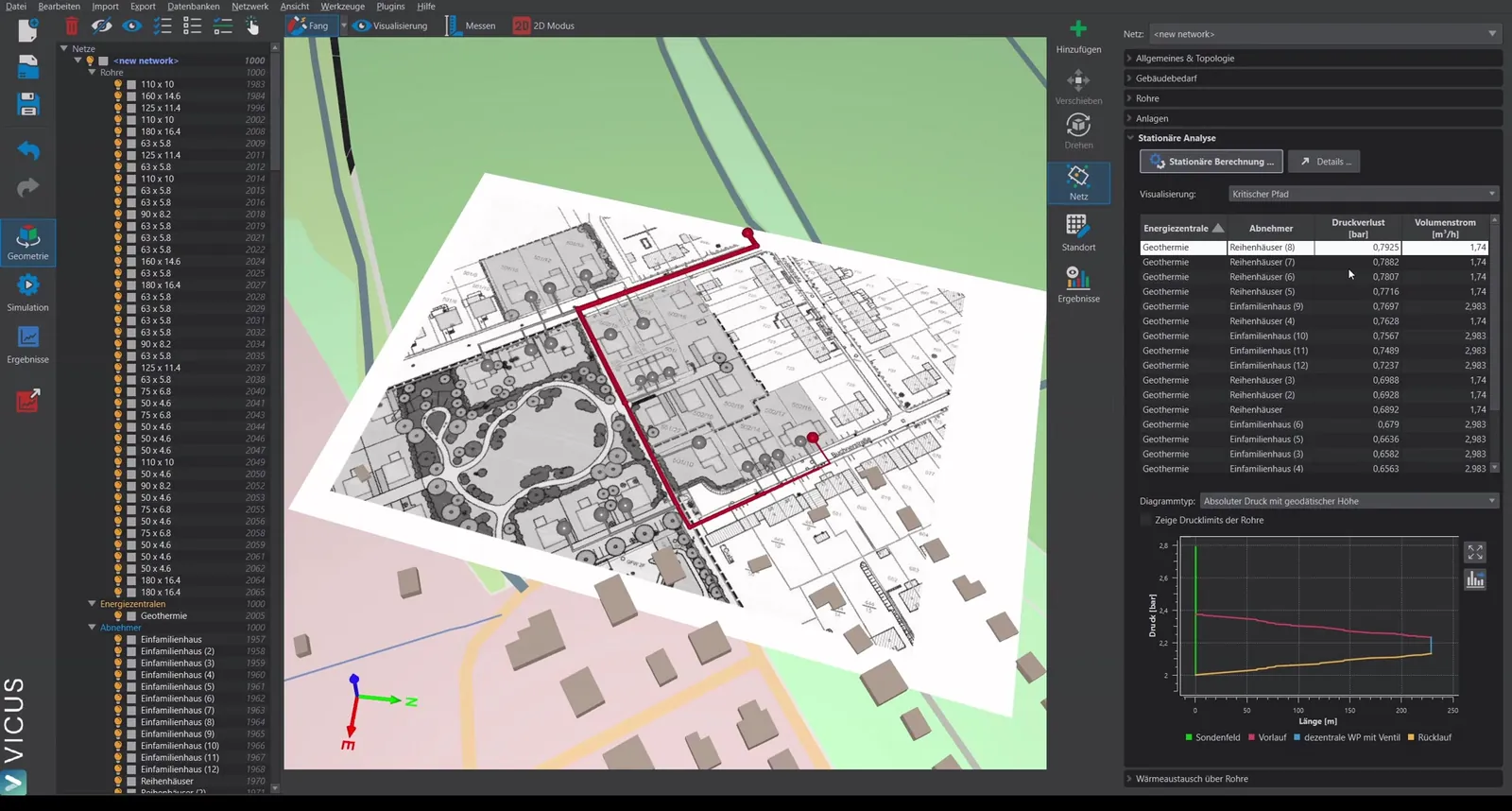

Pumpenauslegung mit Anlagenkennlinie und Pumpenauswahl aus der Datenbank — Pumpenauslegung: Anlagenkennlinie und Auswahl einer passenden Pumpe aus der Datenbank

Klicken Sie auf Details > Pumpenauslegung.
Die Anlagenkennlinie wird angezeigt.
Wählen Sie aus der Datenbank eine passende Pumpe aus.
Klicken Sie auf Pumpe zuweisen.

Die Pumpe wird mit der entsprechenden Kennlinie und Druckhöhe in der Anlage hinterlegt.

Simulation durchführen ▶ 4:44

Simulationseinstellungen mit 14 Tagen Simulationszeit — Simulation über 14 Tage zur schnellen Überprüfung des aktiven Netzes mit zentraler Pumpe

Wechseln Sie in die Simulation.
Stellen Sie die Simulationszeit ein (z. B. 14 Tage für eine schnelle Überprüfung).
Starten Sie die Simulation.

Ergebnisse auswerten ▶ 5:07

Ergebnisse mit Temperaturdifferenz an den Abnehmern und Pumpendiagramm — Ergebnisse: Temperaturdifferenz an den Abnehmern und Pumpendiagramm mit konstanter Druckerhöhung (0,8 bar)

Im Ergebnismodus prüfen Sie insbesondere:

Temperaturdifferenz an den Abnehmern: Die eingestellten 3 Kelvin sollten erreicht werden. Falls nicht, muss die Pumpe nachdimensioniert oder die Druckerhöhung angepasst werden.
Pumpendiagramm: Die zentrale Pumpe läuft mit einer konstanten Druckerhöhung (z. B. 0,8 bar).

Damit ist das System erfolgreich auf ein aktives Netz mit zentraler Pumpe umgestellt.
