Das Werkzeug dafür
VICUS Buildings Beta
Dynamische Gebäudesimulation mit IFC-, DXF- und PDF-Import, Mehrzonen-Raumbilanz und Nachweis nach DIN 4108-2.
mit VICUS Buildings
Sommerlicher Wärmeschutz nach DIN 4108-2 – per Simulation nachgewiesen.
Wenn das Sonneneintragskennwert-Verfahren nicht reicht.
Die dynamische Simulation ermittelt die Übertemperaturgradstunden je Raum und bildet Sonnenschutz, Speichermasse und Nachtlüftung zeitlich aufgelöst ab – oft der Weg zum Bestehen, wo das vereinfachte Verfahren scheitert.
Ausgangslage
Wann der Simulationsnachweis nötig wird
Wenn das vereinfachte Sonneneintragskennwert-Verfahren nicht bestanden wird, führt nur der Simulationsnachweis nach § 8.4 DIN 4108-2 zum Ziel. Die methodischen Grundlagen vertieft unser Artikel zum sommerlichen Wärmeschutz nach DIN 4108-2.
- Hoher Glasanteil Fensterflächenanteile über 50 % lassen das vereinfachte Verfahren meist scheitern.
- Eckräume Verglasung zu mehreren Himmelsrichtungen erhöht den Sonneneintrag.
- Dachgeschosse Geneigte Fenster und wenig Speichermasse begünstigen Überhitzung.
- Sommerklimaregion C In den wärmsten Regionen sind die Anforderungen am schärfsten.
Vorgehen
In vier Schritten zum Nachweis

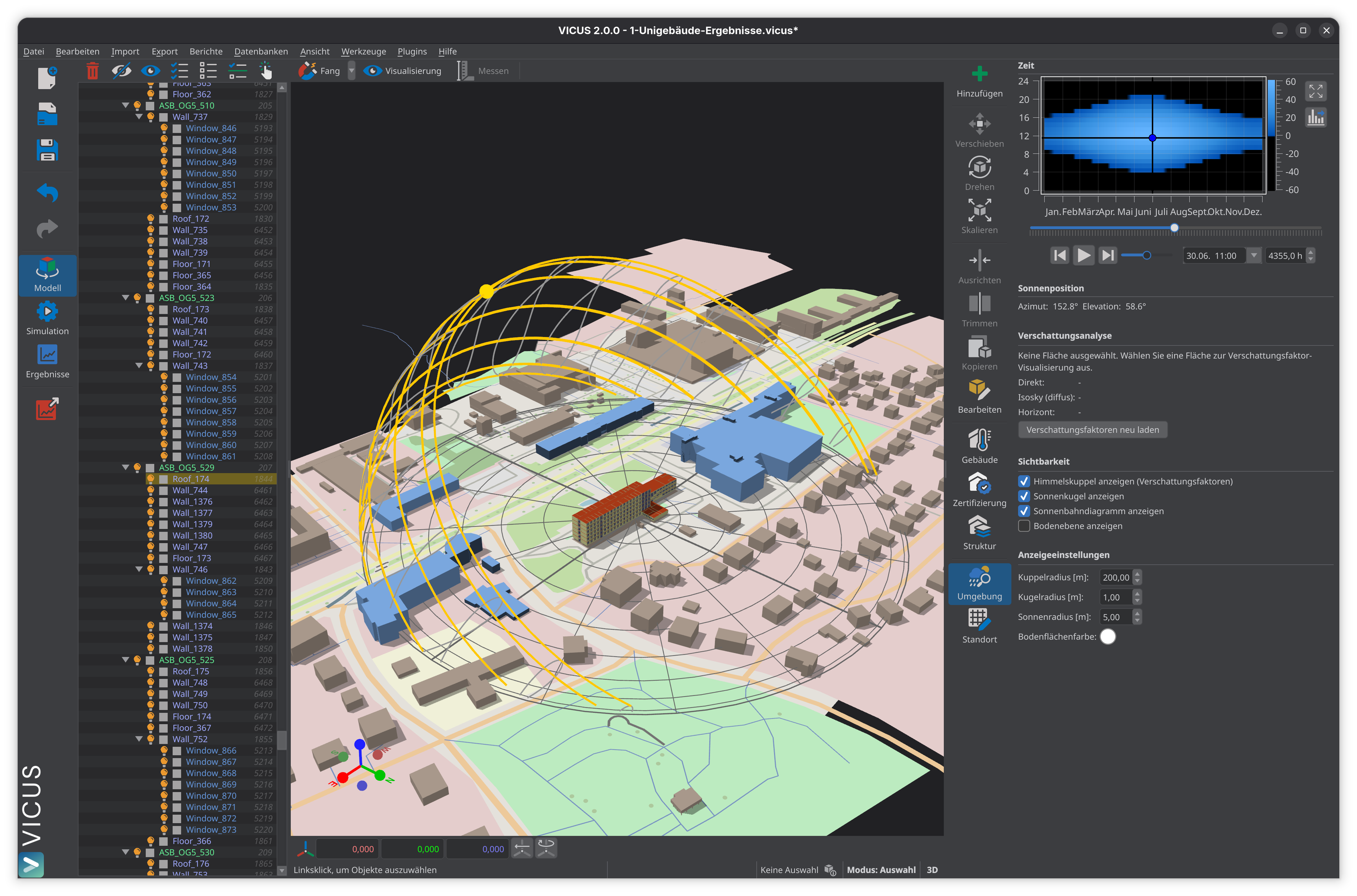

- Schritt 1 Gebäude modellieren Geometrie aus IFC, DXF oder PDF einlesen oder direkt in der 3D-Umgebung aufbauen. Verglasung, Orientierung und Verschattung werden zur Grundlage des thermischen Modells.
- Schritt 2 Randbedingungen festlegen Sommerklimaregion, Nutzungsprofile, Sonnenschutz (FC-Wert) und Nachtlüftung parametrisieren – aus mitgelieferten Datenbanken oder projektspezifisch.
- Schritt 3 Übertemperaturgradstunden simulieren Die operative Raumtemperatur stundenweise über das ganze Jahr berechnen und die Übertemperaturgradstunden je kritischem Raum gegen den Grenzwert auswerten.
- Schritt 4 Nachweis dokumentieren Das Bestehen des Nachweises nach § 8.4 DIN 4108-2 dokumentieren und als nachvollziehbaren, individualisierbaren Bericht für die Genehmigung exportieren.
Ergebnis
Was Sie am Ende in der Hand haben
Einen Nachweis, der Maßnahmen bewertet statt pauschal anzunehmen.
- Übertemperaturgradstunden
- je kritischem Raum, gegen den Grenzwert (Wohngebäude: 1.200 Kh bei 25 °C)
- Maßnahmenvergleich
- Sonnenschutz (FC-Wert), Speichermasse und Nachtlüftung im Zusammenspiel
- Sommerklimaregion
- Bewertung für Region A, B oder C nach DIN 4108-2
- Geometrie-Import
- IFC, DXF und PDF statt Doppelmodellierung – Verglasung und Verschattung aus der Planung
- Bericht
- nachvollziehbar und individualisierbar, für die Genehmigung
Häufige Fragen
Wann ist eine Simulation für den sommerlichen Wärmeschutz erforderlich?
Der Simulationsnachweis nach § 8.4 DIN 4108-2 wird benötigt, wenn das vereinfachte Sonneneintragskennwert-Verfahren nicht bestanden wird – typisch bei Glasanteilen über 50 %, Eckräumen mit Verglasung zu mehreren Himmelsrichtungen, Dachgeschosswohnungen oder Gebäuden in der Sommerklimaregion C.
Welche Bewertungsgröße liefert die Simulation?
Die dynamische Simulation ermittelt die Übertemperaturgradstunden (Kh) – die Summe aus Überschreitungshöhe und -dauer der operativen Raumtemperatur über einer Grenztemperatur. Für Wohngebäude gilt ein Grenzwert von 1200 Kh bei 25 °C Grenztemperatur während der Nutzungsstunden.
Welche Maßnahmen kann ich in der Simulation bewerten?
Außenliegender Sonnenschutz, thermische Speichermasse und Nachtlüftung werden physikalisch korrekt abgebildet. So lässt sich gezielt auslegen, welche Kombination die Übertemperaturgradstunden unter den Grenzwert bringt – statt pauschaler Annahmen.
Worin unterscheidet sich die Simulation vom Sonneneintragskennwert-Verfahren?
Das Sonneneintragskennwert-Verfahren ist ein vereinfachter, statischer Nachweis. Die thermische Gebäudesimulation rechnet das Gebäude dynamisch über ein ganzes Jahr und bildet Speichermasse, Nachtlüftung und Sonnenschutzstrategien zeitlich aufgelöst ab – sie führt deshalb oft auch dann zum Bestehen, wenn das vereinfachte Verfahren scheitert.
