VICUS 2.1: Automatischer Netzbericht & ALKIS-Download

Mit VICUS 2.1 rückt der letzte Schritt der Netzplanung näher an die Simulation: VICUS Districts schreibt den Planungsbericht jetzt selbst. Dazu kommen ein direkter Download von ALKIS-Vermessungsdaten, eine komplett neue Ergebnisauswertung, realistischere Modelle für Warmwasser und Übergabestationen sowie eine Druckprüfung des gesamten Netzes.

Automatischer Netzbericht

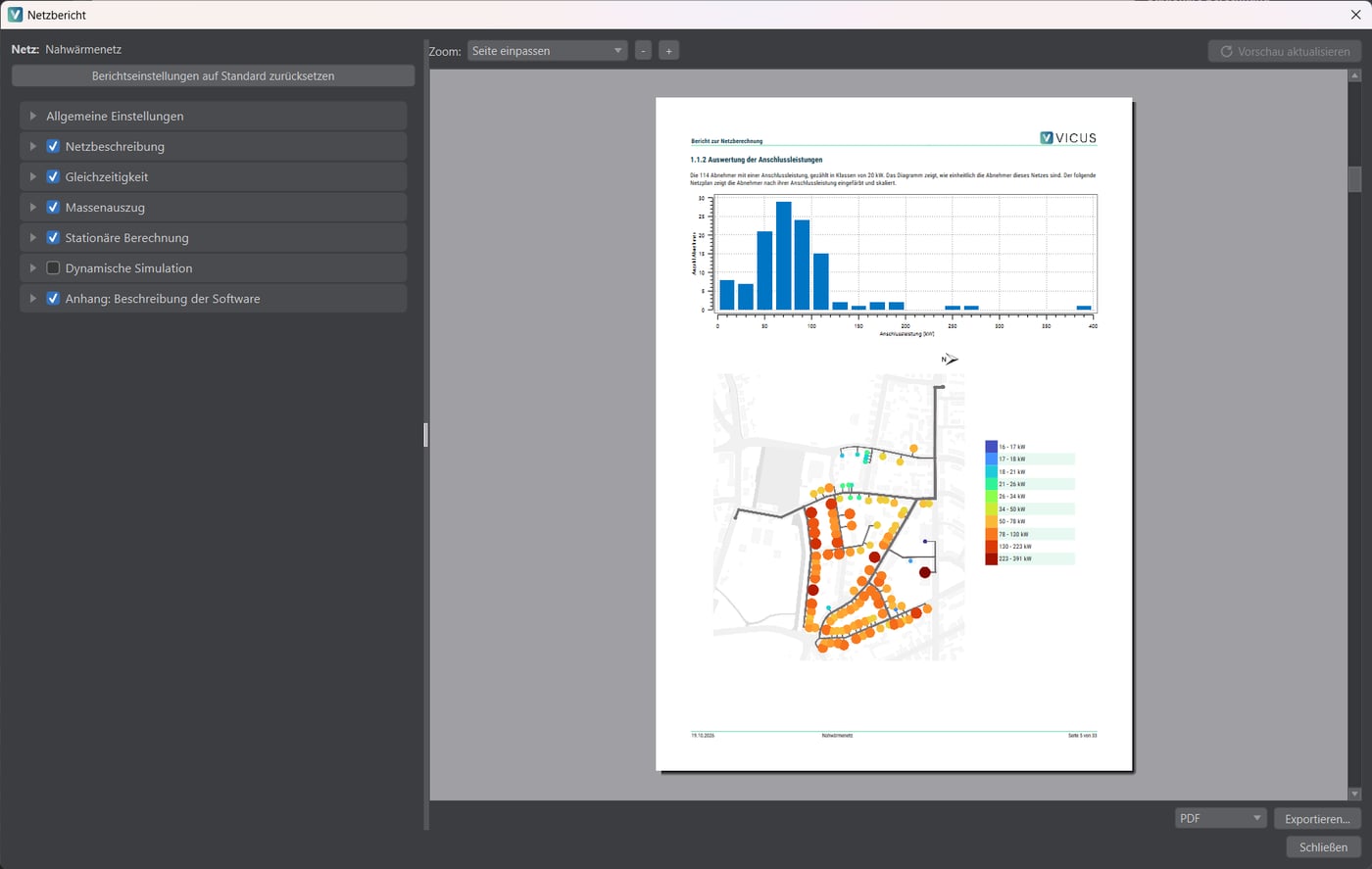

Der neue Netzbericht fasst die Planung in einem Dokument zusammen: Projektdaten und Netzbeschreibung, die stationäre Auslegung mit Betriebspunkten, Druckverläufen, Pumpenauslegung und Rohrauslastung, die dynamische Jahressimulation mit zeitaufgelösten Diagrammen und einer Bewertung des Pumpenbetriebs, die Gleichzeitigkeit sowie Massenauszug und Anhang mit den Randbedingungen. Wärmeverluste und Pumpenstrom werden direkt mit Referenzwerten eingeordnet, die Netzpläne sind eingefärbt und tragen einen Nordpfeil über einem dezenten Kartenhintergrund.

Kapitel, Betriebspunkte, Karten, Farben, Logo und Schlechtpunkt lassen sich frei wählen; Kapitel, für die das Netz keine Inhalte hat, entfallen automatisch. Der Bericht entsteht als PDF oder als bearbeitbares ODT-Dokument für Word und LibreOffice.

Neue Ergebnisauswertung

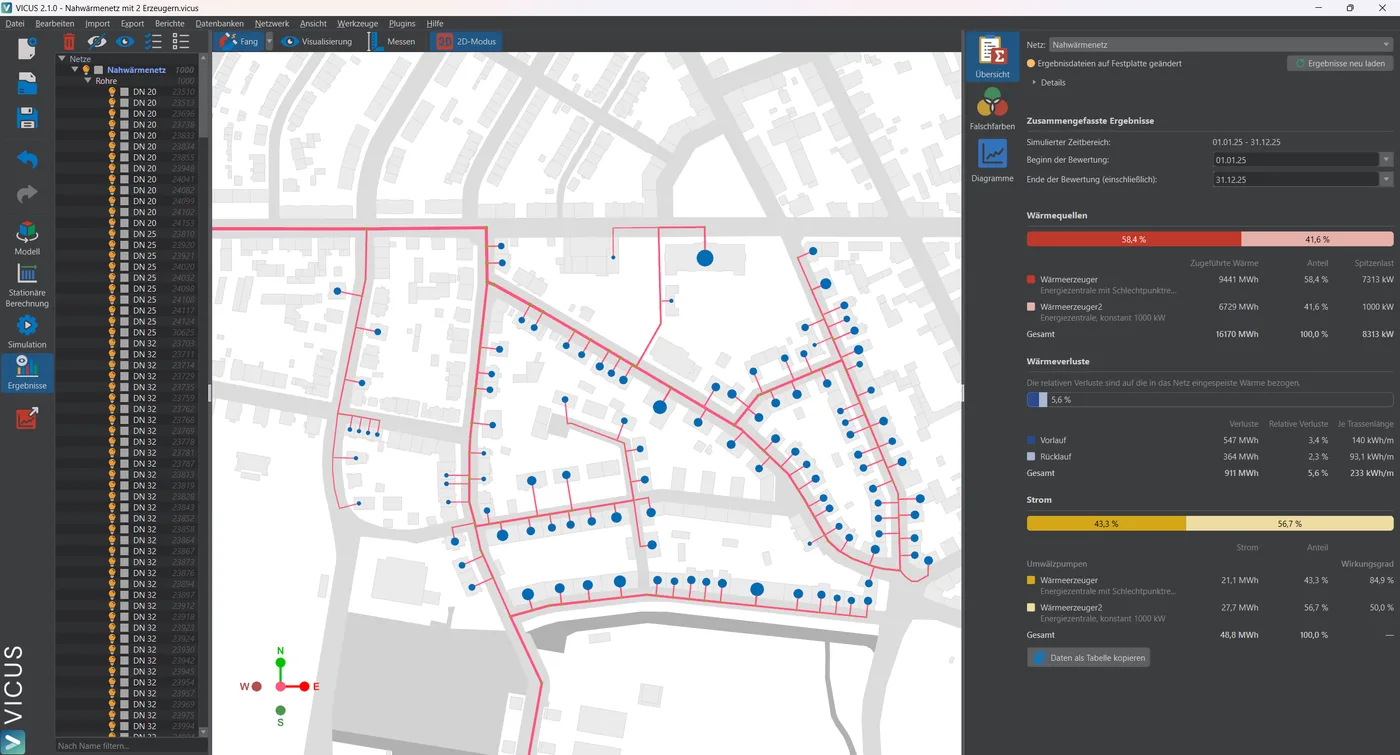

Die Ergebnisansicht für Netze ist komplett neu. Eine Zusammenfassung zeigt die Energiebilanz des Netzes auf einen Blick, Pumpenkennlinien zeigen die Betriebspunkte über das Jahr, und für jede Übergabestation gibt es eigene Diagramme. Diagramme lassen sich je Abnehmer, Pumpe oder ausgewähltem Knoten anlegen und über Namensfilter eingrenzen. Neue Falschfarben-Größen wie Wärmeverlust pro Meter, Volllaststunden, Warmwasseranteil oder Speichervolumen machen Auffälligkeiten direkt im Netzplan sichtbar. Wärmeverluste werden getrennt nach Vor- und Rücklauf ausgewiesen, und mehrere Netze eines Projekts behalten ihre eigenen Ergebnisse.

GIS-Integration und ALKIS-Download

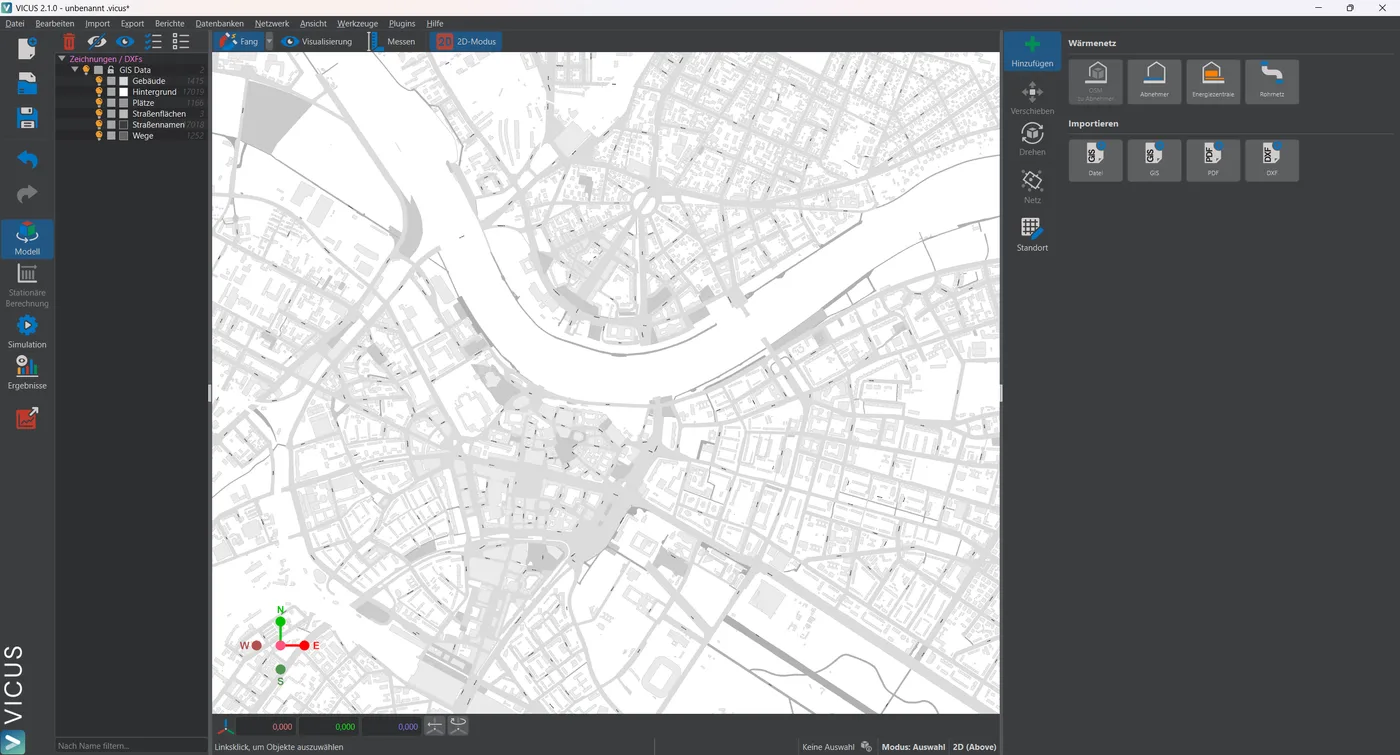

Für den Projekteinstieg lädt VICUS Districts jetzt ALKIS- und ATKIS-Vermessungsdaten – Gebäude, Straßenflächen und Flurstücke – direkt aus den Geodatendiensten der Länder herunter. OSM- und ALKIS-Import teilen sich einen Dialog mit Kartenauswahl, Straßennamen werden automatisch beschriftet. Der GIS-Import von Netzen erkennt zusätzlich die Formate von nPro und heatBrAIn, und DXF-Dateien werden mit ihrem Koordinatensystem gelesen und geschrieben – einschließlich aller stationären Ergebnisse.

Realistischere Bedarfsprofile und Regelungen

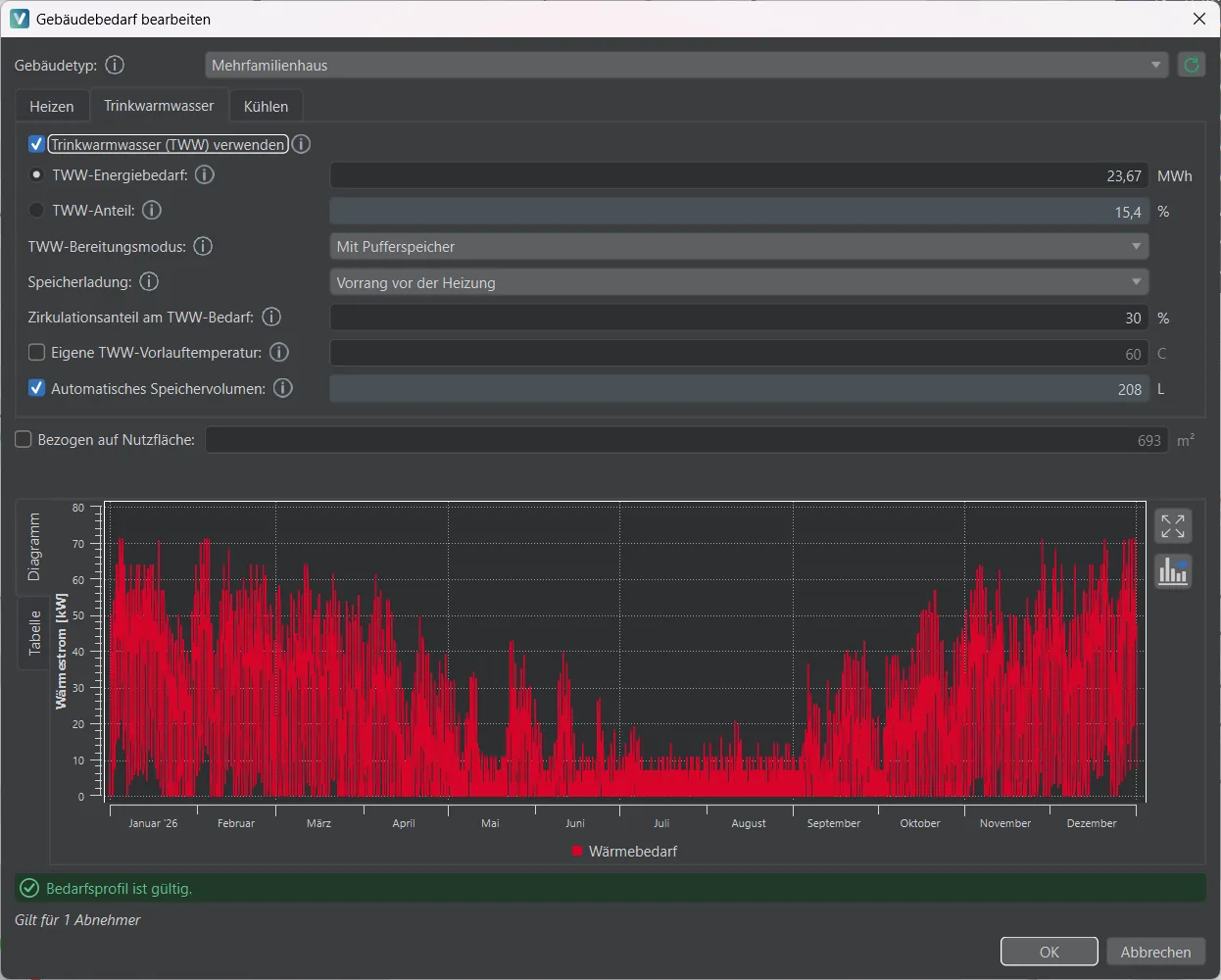

Warmwasser wird jetzt standardmäßig über einen dezentralen Pufferspeicher je Abnehmer abgebildet, der thermostatgesteuert parallel zur Heizung oder mit Vorrang geladen wird; die Speichergröße bestimmt VICUS automatisch. Eine neue Übergabestation mit thermostatischem Bypass hält Anschlussleitungen auch bei Schwachlast warm – etwa im Sommer, wenn nur Warmwasser gezapft wird.

Bei der Gleichzeitigkeit lassen sich einzelne Abnehmer ausnehmen und auf die Netzspitze legen, eine Mindestauslastung zur Spitzenlast ist garantiert. Gebäudebedarfe können als Excel-Arbeitsmappe importiert und exportiert werden.

Hydraulik und Druckprüfung

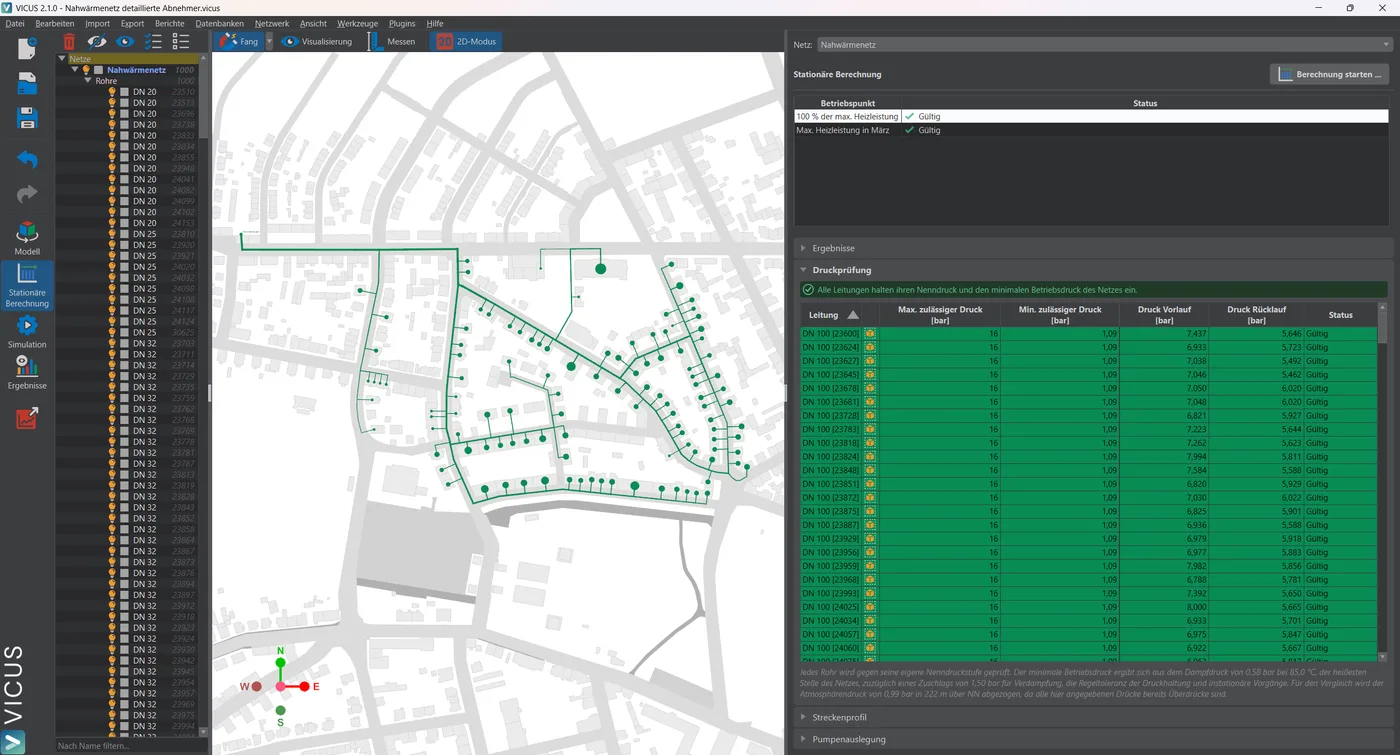

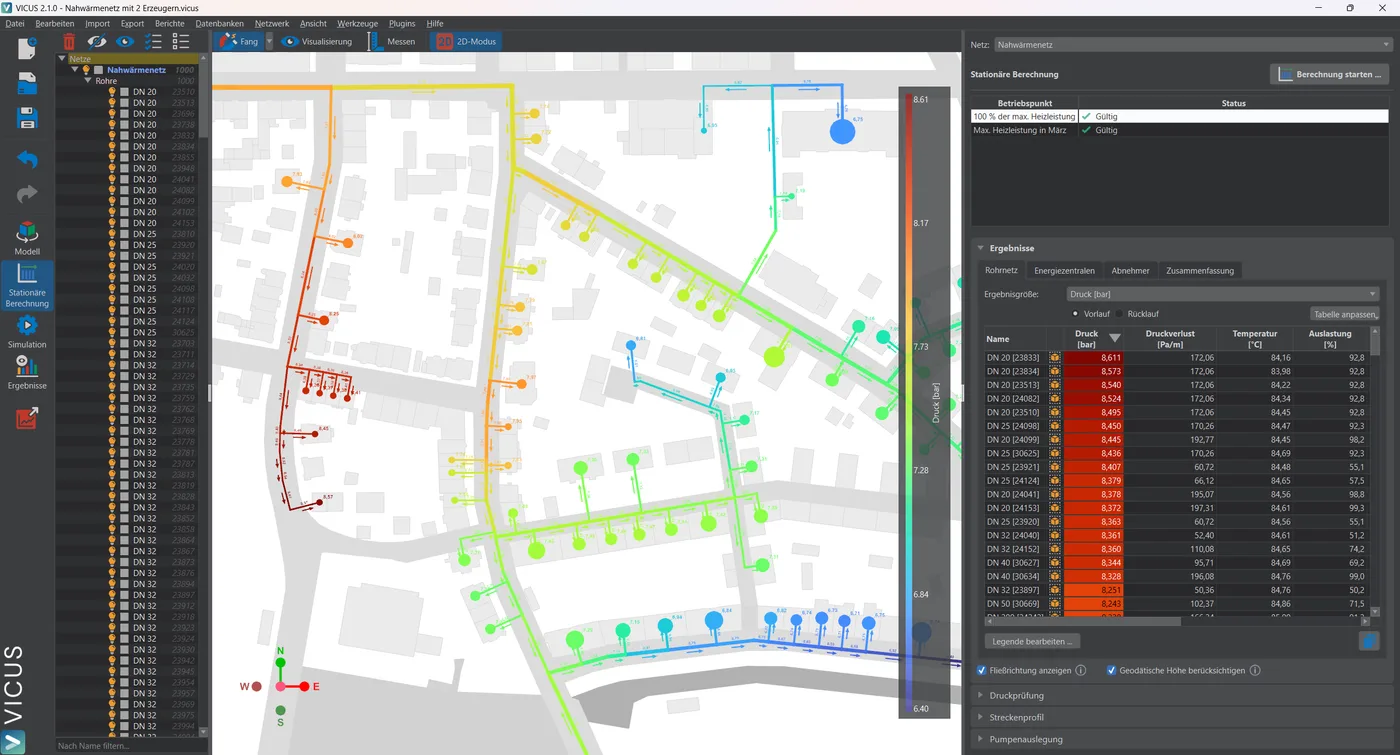

VICUS prüft das gesamte Netz gegen Nenndruckstufe und minimalen Betriebsdruck und zeigt das Ergebnis auf einer eigenen Seite der stationären Berechnung; Drücke werden dabei durchgängig als Überdruck ausgewiesen (Details zur Druckberechnung).

Erzeugeranlagen können in Reihe in den Rohrstrang eingebunden, Abnehmer nur aus dem Vor- oder Rücklauf versorgt werden, und ein neues Bauteil bildet Druckverluste mit festem Kvs-Wert ab. Die Rohrdimensionierung richtet sich nach der tatsächlichen Maximalleistung, und der hydraulische Rechenkern ist schneller und robuster geworden.

Weitere Neuerungen

Auch VICUS Buildings wächst weiter: Ein Assistent erzeugt Nutzungsprofile für Wohn- und Nichtwohngebäude, die dynamische Verschattung folgt DIN/TS 18599 und ISO 52022, und Thermostate berücksichtigen Vorheiz- und Vorkühlzeiten. Dazu kommen ein Navigationsbaum mit Namensfilter, ein vollständig abdockbarer Diagrammbereich, ein signierter Windows-Installer sowie zahlreiche Fehlerbehebungen. Projekte aus Version 2.0 lassen sich direkt in 2.1 öffnen.
