Referenzen

Praxisprojekte, die mit VICUS Districts geplant und ausgelegt wurden.

Wärmenetz Schüttorf

Wärmenetz Schüttorf

Kunde
Stadtwerke Schüttorf Emsbüren GmbH
Planer
Jaske & Wolf Verfahrenstechnik GmbH
Netzsimulation
VICUS Engineering
ca. 300
Abnehmer
ca. 10 MW
Anschlussleistung
11 km
Netzlänge

Herausforderung

Das Wärmenetz in Schüttorf befindet sich aktuell in Planung. Dabei ist vorgesehen, das Stadtgebiet durch eine Abwärmequelle zu versorgen. Eine zentrale Wärmepumpe soll auf einem mittleren Temperaturniveau zwischen 20 °C und 50 °C einspeisen. Die Gebäude werden sowohl mit dezentralen Wärmepumpen als auch mit Übergabestationen ausgestattet, um eine möglichst hohe Flexibilität im zukünftigen Ausbau zu ermöglichen. Anlagenbedingt müssen geringe Spreizungen eingehalten werden, wobei auf der anderen Seite der verfügbare Platz für Leitungsdimensionen gering ist.

Lösung mit VICUS Districts

Speziell für das Projekt wurde in VICUS Districts die Möglichkeit implementiert, hydraulisch getrennte Netze über eine reine Vorlauf- oder Rücklaufentnahme anzubinden. Damit kann die Spreizung im Netz deutlich erhöht und so die Volumenströme und damit verbundenen Druckverluste gesenkt werden. Zudem konnten die Wärmeverluste von gedämmten sowie ungedämmten Rohren berechnet werden.

Kaltes Nahwärmenetz Bad Nauheim Süd

Kaltes Nahwärmenetz Bad Nauheim Süd

Kunde
Stadtwerke Bad Nauheim
Forschungsprojekt
KNW-Opt
ca. 180
Abnehmer
ca. 1 MW
Anschlussleistung
6,5 km
Netzlänge

Herausforderung

Das kalte Nahwärmenetz versorgt dezentrale Wärmepumpen in einem neuen Wohngebiet aus 180 Mehr- und Einfamilienhäusern mit Wärme. Wärmequelle ist hauptsächlich ein horizontaler Erdwärmetauscher, der restliche Teil wird durch Wärmegewinne des Erdreichs um die nicht isolierten Netzrohre erbracht. Die Herausforderung war, einen optimalen Wirkungsgrad des Gesamtsystems zu erreichen.

Lösung mit VICUS Districts

In dem Forschungsprojekt wurden sowohl das Erdreichmodell als auch das Pumpenmodell in VICUS Districts erfolgreich mit Messdaten validiert. Die Untersuchung zeigte zudem, dass der Betrieb der Umwälzpumpen einen entscheidenden Einfluss auf die Gesamteffizienz des Netzes hat. Durch eine Schlechtpunktregelung können ca. 50 % des Pumpenstroms eingespart und die Gesamtjahresarbeitszahl erheblich verbessert werden. Die Änderung der Druckhöhe wurde als einfach umzusetzende Maßnahme identifiziert; das Einsparpotential lag bezogen auf den Gesamtstromverbrauch von Umwälzpumpen und Wärmepumpen bei 20 %.

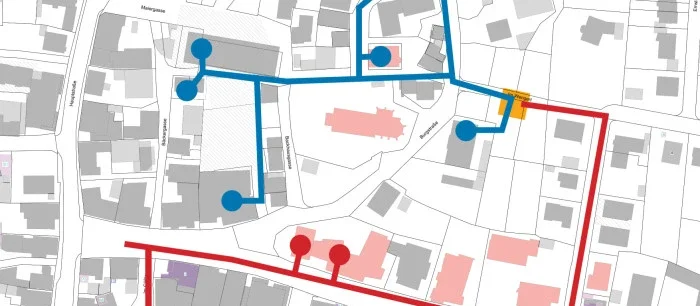

Wärmenetz „Historische Mitte“ Echterdingen

Wärmenetz „Historische Mitte“ Echterdingen

Kunde
Stadtwerke Leinfelden-Echterdingen
Planer
goodmen energy GmbH
3 MW
Anschlussleistung
4 km
Netzlänge

Herausforderung

Multiquellen-System für die historische Altstadt mit 4 Kilometern Länge, ca. 60 WG und 30 NWG. Bauen im Bestand der historischen Gebäude und bestehenden Infrastrukturen, die nur teilerfasst waren.

Lösung mit VICUS Districts

Mit VICUS Districts konnte goodmen energy das Netz perfekt auf Höhe planen und so Kollisionen mit den bestehenden Leitungen und Rohren vermeiden. Die Betriebszustände des Netzes wurden erfolgreich mit der Software simuliert. VICUS Districts wurde zudem für die Entwicklung eines innovativen Netzpumpensystems verwendet.

„Eine der größten Herausforderungen für Stadtwerke in den nächsten Jahren ist die Nachdigitalisierung der vorhandenen Leitungssysteme. Dafür ist Vicus Districts ein Supertool!“

Andreas Kaiser, goodmen energy

Wärmenetz „Energiepark Regensburg Süd-Ost“

Kunde
REWAG AG & Co KG, Bayernwerk Natur GmbH
Planer
goodmen energy GmbH
8 km
Netzlänge

Herausforderung

Es handelt sich um ein Wärmenetz von 8 km Leitungslänge mit einer Netztemperatur von 85 °C im Vorlauf und 60 °C im Rücklauf. Eine Herausforderung waren die hohen Temperaturdifferenzen zwischen der Quelle Kläranlage (+8 °C) und dem Abnehmer mit der höchsten Temperatur (+130 °C), der gleichzeitig am weitesten von der Quelle entfernt ist. Die Abnehmerdichte ist gering. Eine Optimierung der Netzverluste war daher essenziell, um hohe Leistungen über weite Strecken transportieren zu können.

Lösung mit VICUS Districts

Netzverluste vom warmen Netz ans Erdreich und die benötigte Pumpenenergie ließen sich mit VICUS Districts genau ermitteln. Die Software konnte zudem aus der Bedarfsstruktur relevante Netzparameter errechnen, um einen vorgegebenen Druckverlust im Auslegungspunkt einzuhalten. Mit VICUS Districts wurden außerdem die Durchmesser jedes Rohrabschnitts bestimmt und eine Liste aller benötigten Bauteile generiert.
