VICUS Solver: der Rechenkern für die Wärmenetzsimulation

Wie rechnet ein Solver ein Fernwärmenetz? Vom Netzgraphen über die Kopplung von Hydraulik und Thermik bis zu CVODE und Newton-Iteration.

Dr.-Ing. Hauke Hirsch

Geschäftsführer & Wärmenetzexperte

Aktualisiert 8 min Lesezeit
Inhalt

Eine thermo-hydraulische Simulation braucht einen Rechenkern, der aus Netztopologie, Rohrdaten, Lastprofilen und Regelungslogik den zeitlichen Verlauf von Drücken, Massenströmen und Temperaturen berechnet. In VICUS Districts ist das der VICUS Solver, entwickelt aus über 20 Jahren Forschung an der TU Dresden. Derselbe Kern rechnet auch in VICUS Buildings. Dieser Artikel beschreibt, wie der Solver ein Wärmenetz als Gleichungssystem aufstellt und durch die Zeit integriert.

Vorkenntnisse in Numerik sind nicht nötig. Wie sich eine Temperaturfront in einem diskretisierten Rohr verhält und wo die Stabilitätsgrenze expliziter Verfahren liegt, lässt sich im Solver-Labor ausprobieren.

Die Grundidee

Der Solver beschreibt das Wärmenetz als Graph aus Knoten und Kanten und löst darauf zwei gekoppelte Teilprobleme: die Hydraulik, also die Drücke und Massenströme, und den Wärmetransport, also die Temperaturen im Netz. Für den Wärmetransport beantwortet er zu jedem Zeitpunkt eine Frage:

Wie schnell ändert sich die gespeicherte Energie in jedem Fluidvolumen des Netzes?

Ist diese Änderungsrate bekannt, kann der Solver einen kleinen Schritt in die Zukunft gehen, die neuen Temperaturen berechnen und die Rechnung wiederholen. In Vektorschreibweise:

dydt=y˙(t, y)\frac{dy}{dt} = \dot y(t,\, y)

Dabei ist yy der Zustandsvektor, eine lange Liste aller Erhaltungsgrößen, y˙\dot y deren zeitliche Änderung und tt die Zeit. Im Quelltext heißt die Funktion für die rechte Seite üblicherweise ydot.

Das Netz als Graph

Grundlage der Rechnung ist der Netzaufbau als Graph: Knoten sind Verzweigungs- und Anschlusspunkte, Kanten die Netzelemente, also Rohre, Pumpen, Ventile, Wärmeübertrager der Übergabestationen und Erzeuger. Jedes Element hat zwei Modelle: ein hydraulisches, das die Druckdifferenz in Abhängigkeit vom Massenstrom beschreibt, und ein thermisches, das die Temperaturänderung des durchströmenden Fluids beschreibt.

Diese Trennung ist eine grundlegende Entscheidung im Aufbau des Solvers, weil beide Teilprobleme auf sehr unterschiedlichen Zeitskalen ablaufen.

Zwei Teilprobleme: schnelle Hydraulik, träge Thermik

Hydraulik: stationär und algebraisch

Druckwellen breiten sich in nahezu inkompressiblem Wasser mit Schallgeschwindigkeit aus. Verglichen mit den Temperaturen stellt sich die Strömung praktisch sofort ein. Die Hydraulik wird deshalb nicht zeitlich integriert, sondern in jeder Auswertung als stationäres, algebraisches Gleichungssystem gelöst:

  • Massenerhaltung an jedem Knoten ii (1. Kirchhoffsches Gesetz): ∑km˙i,k=0\sum_k \dot m_{i,k} = 0
  • Druckverlust je Element, für Rohre zum Beispiel nach Colebrook-White. Er hängt vom Massenstrom und von der Temperatur ab, weil sich Dichte und Viskosität des Fluids mit ihr ändern (siehe Druckverlustberechnung).

Das nichtlineare System wird mit dem Newton-Raphson-Verfahren gelöst. Strömungsumkehr, etwa bei dezentraler Einspeisung, ist darin enthalten, weil die Druckverlustgleichung vorzeichenrichtig formuliert ist.

Thermik: dynamisch

Temperaturen ändern sich vergleichsweise langsam: Das Fluid speichert Energie, und eine Temperaturänderung braucht je nach Fließgeschwindigkeit Minuten bis Stunden durch das Netz. Der Wärmetransport wird deshalb als System gewöhnlicher Differentialgleichungen formuliert, mit einer Energiebilanz für jedes Fluidvolumen kk:

Ck dTkdt=H˙zu,k−H˙ab,k−Q˙V,kC_k\,\frac{dT_k}{dt} = \dot H_{\text{zu},k} - \dot H_{\text{ab},k} - \dot Q_{\text{V},k}

mit den Enthalpieströmen H˙=m˙ c T\dot H = \dot m\,c\,T und dem Wärmeverlust an das Erdreich Q˙V,k=UA (Tk−TE)\dot Q_{\text{V},k} = UA\,(T_k - T_\text{E}).

Generische Löser, etwa für Modelica, stellen beides in einem einzigen großen Gleichungssystem auf, mit einer entsprechend großen Jacobi-Matrix und vielen direkten Abhängigkeiten. Der VICUS Solver löst das hydraulische System stattdessen als separates Unterproblem innerhalb der thermischen Rechnung. Zwei kleinere, spezialisierte Gleichungssysteme lassen sich deutlich schneller lösen als ein großes.

Energie statt Temperatur

Wie bei Gebäuden bilanziert der Solver die gespeicherte Energie, nicht direkt die Temperatur. Energie ist eine Erhaltungsgröße, deren Zu- und Abflüsse sich eindeutig aufsummieren lassen; die Temperatur wird daraus berechnet.

Was steckt im Zustandsvektor?

Anteil in yyBedeutung
RohrsegmenteEnergie (Masse × spezifische Enthalpie) je Finite-Volumen-Segment einer Leitung
Komponenten mit FluidvolumenWärmeübertrager, Speicher, Erzeugerkreise
ErdreichTemperaturen des gekoppelten Erdreichmodells (bei kalter Nahwärme)

Das dynamische Rohrmodell zerlegt jede Leitung in Segmente, damit sich Temperaturänderungen mit der richtigen Laufzeit durch das Netz bewegen. Jedes Segment ist ein eigener Eintrag in yy. Die Wärmekapazität der Rohrwand wird dem Fluid zugeschlagen (Lumped Model); so stimmt die Trägheit, ohne dass die Rohrwand ein eigenes Rechengitter braucht. Bei großen Netzen kommen so tausende Unbekannte zusammen.

Woher kommt die rechte Seite?

y˙\dot y wird aus einem Erhaltungssatz hergeleitet, immer nach demselben Schema:

  1. Erhaltungsgröße wählen (Energie, Masse, …), nicht die Temperatur.
  2. Bilanz aufstellen: Änderung des Speicherinhalts gleich Summe der Zuflüsse minus Summe der Abflüsse.
  3. Jeden Fluss durch den Zustand ausdrücken.
  4. Nach dy/dtdy/dt auflösen. Das Ergebnis ist y˙\dot y.

Beispiel: ein Rohrsegment

Ein Segment kk mit der Fluidmasse MM und der spezifischen Wärmekapazität cc wird vom Massenstrom m˙\dot m durchströmt und verliert Wärme an das Erdreich:

M c dTkdt=m˙ c (Tk−1−Tk)−UA (Tk−TE)M\,c\,\frac{dT_k}{dt} = \dot m\,c\,\big(T_{k-1} - T_k\big) - UA\,\big(T_k - T_\text{E}\big)

Links steht die Speicheränderung, rechts die Advektion aus dem stromaufwärts liegenden Segment minus den Wärmeverlust. Nach dTk/dtdT_k/dt aufgelöst ergibt sich y˙\dot y für dieses Segment. Viele solcher Segmente hintereinander bilden das Rohrmodell, das im Solver-Labor als Temperaturfront in einem 100 m langen Rohr läuft.

Auswertung zur Laufzeit, einschließlich Hydraulik

Auch im Netz gibt es keine geschlossene Formel für y˙\dot y. Der Integrator übergibt einen Zustand yy und erhält die Änderungsrate zurück; intern geschieht das in drei Stufen:

Stufeim Wärmenetz
HeadEnergie → Temperaturen aller Segmente
Mittehydraulisches Unterproblem lösen (Newton-Raphson → Massenströme), dann Enthalpieströme, Wärmeverluste, Wärmeübertrager, Regelung
TailBilanz je Fluidvolumen schließen → y˙\dot y

In jeder einzelnen Auswertung von y˙\dot y steckt damit eine vollständige hydraulische Netzberechnung, denn ohne aktuelle Massenströme gibt es keine Enthalpieströme. Ein Abhängigkeitsgraph legt die Reihenfolge der Teilmodelle fest; Regler, die auf Größen reagieren, die sie selbst beeinflussen, werden zu Gruppen zusammengefasst und iterativ gelöst.

Zeitintegration und Steifigkeit

Integriert wird mit CVODE aus dem SUNDIALS-Paket, einem impliziten, adaptiven Mehrschrittverfahren auf Basis von BDF (Backward Differentiation Formulas) der Ordnung 1 bis 5. Die Schrittweite ist nicht konstant: Im ruhigen Sommerbetrieb macht der Solver große Schritte, beim morgendlichen Lastanstieg oder beim Zuschalten eines Erzeugers kleine. Die Ausgabe, etwa in Stundenwerten, ist davon entkoppelt und wird interpoliert.

Implizit gerechnet wird aus demselben Grund wie bei Gebäuden: Netzmodelle sind steif. Ein kurzes, schnell durchströmtes Rohrsegment hat eine Zeitkonstante von Sekunden, das Erdreich um die Trasse reagiert über Wochen. Ein explizites Verfahren müsste seine Schrittweite an der schnellsten Zeitkonstante ausrichten; für das Rohr bedeutet das, dass das Fluid pro Zeitschritt höchstens ein Segment weit strömen darf (v Δt/Δx≤1v\,\Delta t / \Delta x \le 1). Eine Jahressimulation würde damit sehr langsam. Das implizite Verfahren bleibt auch bei großen Schritten stabil, die Schrittweite richtet sich nur nach der geforderten Genauigkeit.

Drei geschachtelte Schleifen und ein Unterproblem

Der Ablauf entspricht dem im Gebäudefall:

  • Zeitschleife (CVODE): wählt die Schrittweite Δt\Delta t und geht von tt nach t+Δtt + \Delta t.
  • Newton-Iteration: löst die nichtlineare implizite Gleichung F(y)=y−yn−Δt y˙(y)=0F(y) = y - y_n - \Delta t\,\dot y(y) = 0 nach yn+1y_{n+1}, meist in 1 bis 3 Iterationen.
  • Lineares Gleichungssystem (LES): In jeder Newton-Iteration wird einmal J Δy=−FJ\,\Delta y = -F gelöst.
Ablauf der impliziten Zeitintegration: Zeitschleife mit adaptiver Schrittweite und Fehlerkontrolle, darin die Newton-Iteration mit Auswertung von y-Punkt und Jacobi-Matrix, darin das lineare Gleichungssystem mit direkten und iterativen Lösern
Zeitschleife, Newton-Iteration und lineares Gleichungssystem. Im Netz enthält jede Auswertung von ẏ zusätzlich die hydraulische Berechnung.

Im Netz löst jede Auswertung von y˙\dot y zusätzlich das hydraulische Unterproblem per Newton-Raphson. Es gibt also zwei getrennte Jacobi-Matrizen mit jeweils wenigen Abhängigkeiten. Die hydraulische wird für einfache Elemente analytisch und für geregelte Komponenten numerisch gebildet.

Beide Systeme sind dünnbesetzt: Ein Rohrsegment koppelt thermisch nur mit seinen Nachbarn entlang des Fließwegs, ein Knoten hydraulisch nur mit den angeschlossenen Kanten. Der Solver nutzt das mit Sparse-Lösern; bei sehr großen Netzen kommen iterative Krylov-Verfahren mit Präkonditionierer zum Einsatz (GMRES mit ILU). In den meisten Projekten wählt der Solver diese Einstellungen selbst. Änderungen sind nur nötig, wenn eine Simulation zu langsam ist oder nicht konvergiert.

Zusammenfassung

  1. Der Solver beschreibt das Wärmenetz als Graph; jedes Element hat ein hydraulisches und ein thermisches Modell.
  2. Die Hydraulik (Drücke, Massenströme) ist ein stationäres algebraisches System und wird in jeder Auswertung per Newton-Raphson gelöst. Die Thermik (Temperaturen) ist ein System gewöhnlicher Differentialgleichungen dy/dt=y˙(t,y)dy/dt = \dot y(t, y).
  3. y˙\dot y bilanziert die Energie jedes Fluidvolumens (Advektion minus Wärmeverlust) und wird zur Laufzeit in drei Stufen ausgewertet, einschließlich des hydraulischen Unterproblems.
  4. Integriert wird mit CVODE, einem impliziten BDF-Verfahren mit adaptiver Schrittweite und Fehlerkontrolle, weil Netzmodelle steif sind.
  5. Jeder implizite Zeitschritt erfordert eine Newton-Iteration, jede Newton-Iteration ein dünnbesetztes lineares Gleichungssystem, das direkt (Sparse-LU) oder iterativ (GMRES mit ILU) gelöst wird.

Bedeutung für die Praxis

In der Netzplanung muss niemand diese Verfahren selbst einstellen. Sie erklären aber, warum eine thermo-hydraulische Jahressimulation Rechenzeit braucht und trotzdem in Minuten statt Stunden fertig wird: Die Aufteilung in ein hydraulisches und ein thermisches Teilproblem macht auch große Netze mit hunderten Teilnehmern, dezentralen Einspeisern und Prosumern rechenbar. Der VICUS Solver ist der Rechenkern von VICUS Districts; die Methodik ist über das Open-Source-Projekt SIM-VICUS dokumentiert.

Zum Weiterlesen: Der Artikel zur thermo-hydraulischen Simulation ordnet die Methodik in die Netzplanung ein, die Druckverlustberechnung zeigt die hydraulischen Gleichungen im Detail, und VICUS Solver: der Rechenkern von VICUS Buildings beschreibt Newton-Iteration und lineares Gleichungssystem ausführlicher. Im Solver-Labor gibt es außerdem einen Wärmeübertrager im Zeitbereich zum Ausprobieren.

Autor

Dr.-Ing. Hauke Hirsch

Dr.-Ing. Hauke Hirsch

Geschäftsführer & Wärmenetzexperte

Experte für Wärmenetz-Simulation und Softwareentwicklung, Geschäftsführer der VICUS Software GmbH.

Häufige Fragen

Was berechnet der VICUS Solver bei einem Wärmenetz?
Der VICUS Solver beschreibt das Wärmenetz als Graph aus Knoten und Kanten (Rohre, Pumpen, Ventile, Erzeuger, Verbraucher) und berechnet gleichzeitig Drücke, Massenströme und Temperaturen über den Simulationszeitraum — typischerweise ein Jahr. Die Hydraulik wird als stationäres algebraisches Gleichungssystem gelöst, der Wärmetransport als System gewöhnlicher Differentialgleichungen. Der VICUS Solver ist der Rechenkern, auf dem VICUS Districts aufsetzt.
Warum werden Hydraulik und Thermik getrennt formuliert?
Druckwellen breiten sich in nahezu inkompressiblem Wasser sehr schnell aus — die Hydraulik stellt sich aus Sicht der Temperaturen quasi sofort ein und wird deshalb als stationäres Unterproblem mit dem Newton-Raphson-Verfahren gelöst. Temperaturen ändern sich dagegen träge und werden zeitabhängig integriert (CVODE). Diese domänenspezifische Aufteilung ist deutlich performanter als ein monolithisches Gleichungssystem, wie es generische Modelica-Solver aufstellen.
Was ist ẏ (ydot) in der Wärmenetzsimulation?
ẏ ist die rechte Seite der Differentialgleichung dy/dt = ẏ(t, y), im Quelltext meist ydot genannt: die Änderungsrate der gespeicherten Energie in jedem Fluidvolumen des Netzes. Für ein Rohrsegment lautet die Bilanz: Enthalpiezustrom minus Enthalpieabstrom minus Wärmeverlust ans Erdreich. In jeder Auswertung von ẏ wird zuerst das hydraulische Unterproblem gelöst, denn die Massenströme bestimmen die Enthalpieströme.
Warum rechnet die Netzsimulation implizit und nicht explizit?
Netzmodelle sind steif: Kleine Rohrsegmente mit schnell durchströmtem Fluid haben Zeitkonstanten von Sekunden, das umgebende Erdreich reagiert über Wochen. Explizite Verfahren müssten aus Stabilitätsgründen winzige Zeitschritte machen und wären für Jahressimulationen unbrauchbar langsam. Implizite Verfahren wie CVODE (BDF) bleiben auch bei großen Schritten stabil — die Schrittweite wird von der gewünschten Genauigkeit bestimmt, nicht von der Stabilität.
Wie groß werden die Gleichungssysteme?
Das dynamische Rohrmodell zerlegt jede Leitung in Finite-Volumen-Segmente; jedes Segment ist ein eigener Eintrag im Zustandsvektor y. Bei großen Netzen mit hunderten Teilnehmern kommen so schnell tausende Unbekannte zusammen. Die Jacobi-Matrix ist jedoch dünnbesetzt — jedes Segment koppelt nur entlang des Fließwegs — und wird mit Sparse-Lösern effizient gelöst, bei sehr großen Netzen iterativ mit Präkonditionierer (GMRES + ILU).

Vom Artikel ins Projekt

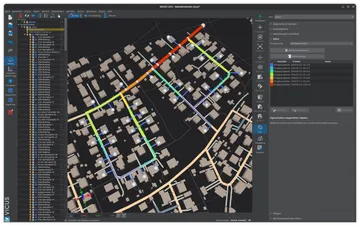

Wärmenetze in VICUS Districts planen und simulieren.
